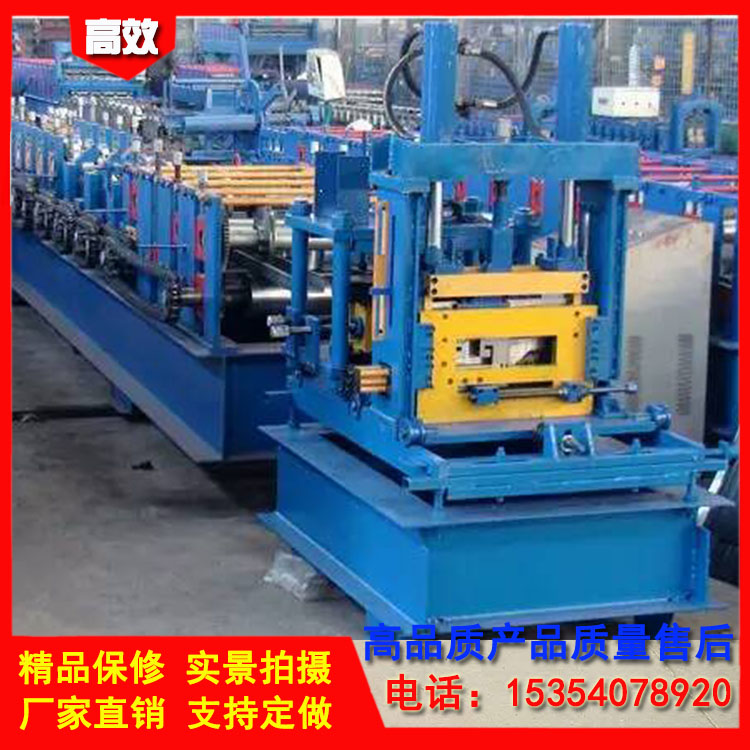

C型鋼機 全自動檁條成型機

                                                     C型鋼生產線技術參數
1. 自動生產線
生產流程：無動力放料架——送料——校平——軋制——切斷一體機——接料臺

放料架：放料架為懸臂互撐式被動放料，通過旋轉調節懸臂中心絲杠，使三點式觸頭撐開，撐住卷帶原材料。此架承重五噸。
軋制機：原材料首先通過導向輪經送料進入校平機，然后進入軋制主機成型。型材定尺寸后經過液壓切斷。
軋制機配置清單：
1. 成型道次：18組次成型
2. 軸徑：軸直徑60-80mm，45#材質調質處理
3. 大架：400#H型鋼焊接
4. 鏈條：1寸雙排鏈條
5. 中板：牌坊組合架體
6. 軸承：洛陽軸承
7. 切斷：液壓組合模具無極切斷
8. 速度：8-15米/分鐘左右
9. 動力：15kw-4型電機配硬齒面減速機
接料臺：接料臺為方管框架、上平面設置無動力軋輥

2. 原有機組配套設備
 校平機：校平軸為上3下4對輥送料。原材料首先經導向輪，通過送料架對輥送入錯輥校平，而后進入軋制主機進行成型
液壓切斷：根據型材截面、此液壓切斷為三片刀式垂直沖剪形式、沖斷時無噪音。安全系數高、型材截面變型小
工控系統：此工控系統將配套設備：校平機——機組——液壓切斷。整合成一套自動生產流水線。
