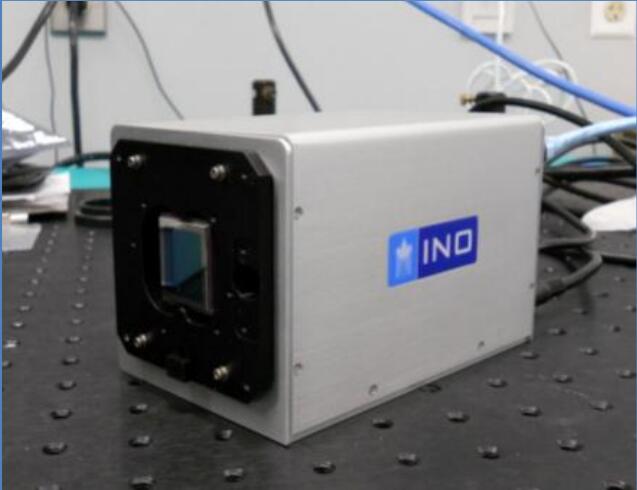

非制冷焦平面陣列太赫茲相機

產品簡介

      屹持光電推出的MICROXCAM-384I-THZ太赫茲相機基于非制冷、微輻射熱測量計原理，專門研發優化設計用于THz波段的成像。太赫茲相機無需冷卻就可以達到nW量級的探測靈敏度，等效噪聲功率<100pW。適用波長范圍：70um-3189um/4.25THz-0.094THz。由于其感應波長很長，對很多物體可以提供穿透性成像（如陶瓷 ，紡織物，塑料，皮毛或硬紙箱等非極性物質）。太赫茲相機在很寬的波長范圍內具有高的靈敏度，幀頻可達50fps，可提供實時視頻成像。

產品特點

—— 芯片規格：384×288，更高的分辨率；

—— 像元尺寸：35μm；

—— 更大的動態范圍及更高的SNR；

—— 高達50Hz 幀頻的圖像輸出；

—— 視頻輸出功能，可輕易獲取實驗過程細節；

—— THz Beam Profile及3D可視化分析（<0.12THz）；

—— 同步觸發及時間平均功能提高SNR；

—— 更寬的溫度操控范圍: -10℃～+55℃；

—— GigE接口，可輕易獲取原始數據及相機設置參數；

—— 軟件定制功能；

太赫茲相機應用案例

1）透射成像：

2）太赫茲光斑分析：

INO太赫茲相機規格參數

光學鏡頭參數[3]
參數	Fast Optics	Ultrafast Optics
類型	Refractive	Refractive
焦距	44 mm	44 mm
F number	0.95	0.7
物體距離	90cm to infinity	60cm to infinity
透鏡材料	HRFZ-Si	HRFZ-Si
抗反膜	Parylene-C	Parylene-C
Number of lenses	2	2
尺寸	80 mm (?), 52 mm (L)	80 mm (?), 66.5 mm (L)
重量	235 g	350 g

[1] 此處提供標準相機的參數，參數不固定

[2] 探測器和鍍膜根據波長而定

[3] 可根據用戶要求定制其他規格的鏡頭

INO太赫茲相機等效噪聲功率（NEP）測試：

典型值

4.25THz* : 70pW/Hz^(1/2)

2.5THz* : 50pW/Hz^(1/2)

1.39THz* : 80pW/Hz^(1/2)

0.45THz* : 88pW/Hz^(1/2)

0.396THz* : 60pW/Hz^(1/2)

0.198THz* : 66pW/Hz^(1/2)

0.100THz** : 3nW/Hz^(1/2)

*Measured with Go-lay Cell detector from Tydex

**Measured with pyro detector TPR-D-69-THz from Gentec
