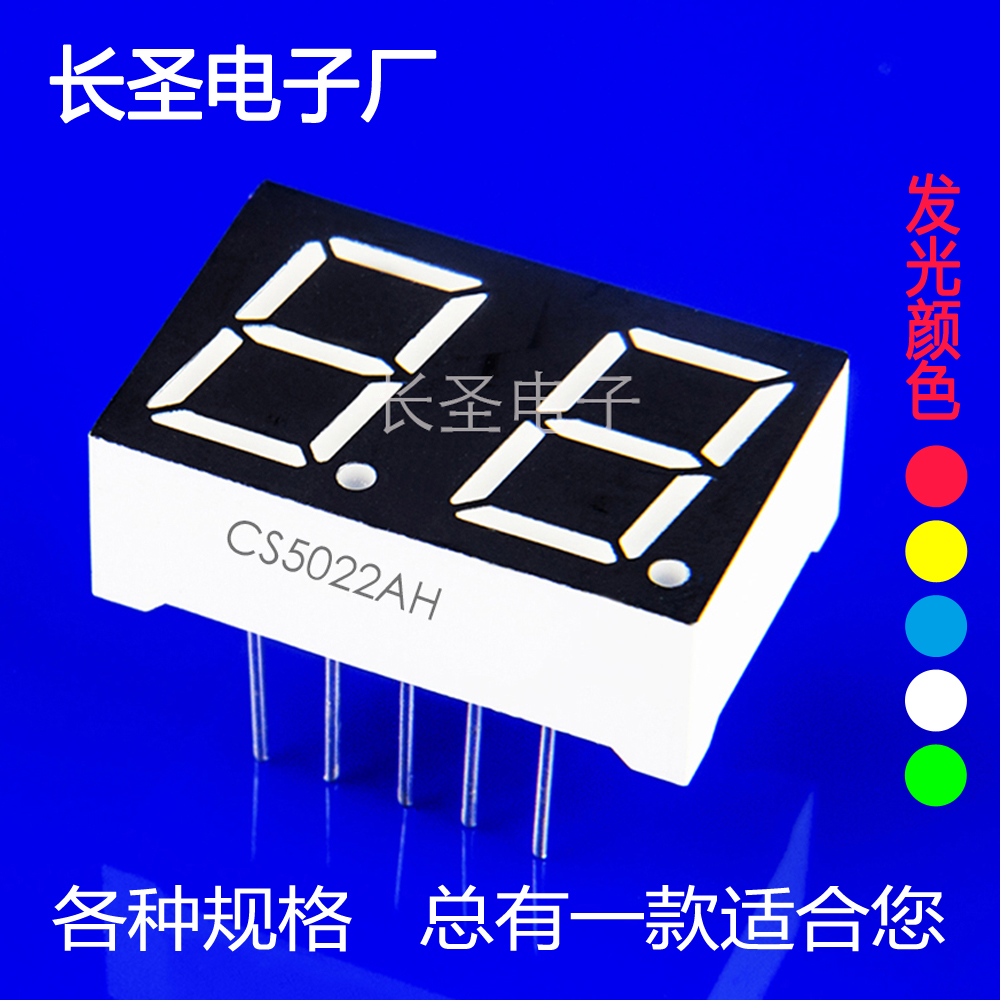

0.3英寸兩位數碼管

①字?jǐn)?shù)：雙位。

②字高：0.30英寸。

③總PIN數：10pins。

④公共腳：10 5。

⑤外形尺寸：15.5x15.0x4.0mm。

⑥發光顏色： 高亮紅/黃綠/黃色/琥珀色/藍色/白色/純綠色。

⑦反射腔表面顏色：黑色/灰色。

⑧環氧顏色：白色/紅色/綠色/藍色。

⑨極性：共同陽極/共同陰極（共陽/共陰）。

⑩使用溫度范圍：-20~60攝氏度。

led數碼管實際上是由七個發光管組成8字形構成的，加上小數點就是8個。這些段分別由字母a,b,c,d,e,f,g,dp來表示。當數碼管特定的段加上電壓后，這些特定的段就會發亮，以形成我們眼睛看到的字樣了。

LED數碼管有一般亮和超亮等不同之分，也有0.5寸、1寸等不同的尺寸。小尺寸數碼管的顯示筆畫常用一個發光二極管組成，而大尺寸的數碼管由二個或多個發光二極管組成，一般情況下，單個發光二極管的管壓降為1.8V左右，電流不超過30mA。發光二極管的陽極連接到一起連接到電源正極的稱為共陽數碼管，發光二極管的陰極連接到一起連接到電源負極的稱為共陰數碼管。

產品特點

1.LED數碼管以發光二極管作為發光單元，顏色有單紅， 黃，藍，綠，白，黃綠等效果。單色，分段全彩管可用大樓，道路，河堤輪廓亮化，LED數碼管可均勻排布形成大面積顯示區域，可顯示圖案及文字，并可播放不同格式的視頻文件。通過電腦下flash、動畫、文字等文件，或使用動畫設計軟件設計個性化動畫，播放各種動感變色的圖文效果；

2.可放在PCB電路板上按紅綠蘭順序呈直線排列，以驅動芯片控制，構成變化無窮的色彩和圖形。外殼采用阻燃PC塑料制作，強度高，抗沖擊，抗老化，，防塵，防潮。LED護欄管具有功耗小，無熱量，耐沖擊，長壽命等優點，配合控制器，即可實現流水，漸變，跳變，追逐等效果。如果應用于大面積工程中，連接電腦同步控制器，還可顯示圖案，動畫視頻等效LED數碼全彩燈管可以組成一個模擬LED顯示屏，模擬顯示屏可以提供各種全彩效果及動態顯示圖像字符，可以采用脫機控制或計算機連接實行同步控制；可以顯示各式各樣的全彩動態效果。控制系統采用三泰VISS燈光編程軟件編輯，數碼管控制花樣更改方便，只需將編輯生成的花樣格式文件復制進CF卡即可，數碼管控制器可以單獨控制，也可多臺聯機控制，數碼管安裝編排方式任意，適合各種復雜工程需求。數碼管、控制器以及電源等以標準公母插頭連接，方便快捷，并具有獨特的外形設計，全新的戶外防水結構

應用領域

主要用于樓體墻面，廣告招牌、的DISCO、酒吧、會所的門頭廣告牌等。特別適合應用于廣告牌背景、立交橋、河、湖護欄、建筑物輪廓等大型動感光帶之中，可產生彩虹般絢麗的效果。 用護欄管裝飾建筑物的輪廓，可以起到突出美彩亮化建筑物的效果。事實證明，它已經成為照明產品中的一只奇葩，綻放在動感都市。

LED數碼管分類

1、從控制方式上分：分為內控方式（內部有單片機，通電自動變色）和外控方式（需要外接控制器才能變色）。

2、從變化方式上分：分為固定色彩的和七彩、全彩的；固定色彩的是用來勾輪廓的，全彩的可以勾輪廓，也可以組成管屏顯示文字、視頻等；

3、從尺寸上分：有D50的、D30的，這是直徑；長度基本上1米的（可以定制）

從；這個需要根據實際需要進行選擇就行了。

4、從內部可控性上分：有1米6段的，有1米8段的和1米12段、1米16段、1米32段的。也就是1米的管子內有幾段可以獨立受控； 1米段數越多，做視頻的效果越好。如果密度低，或者做些追逐效果，做1米6段也就可以了。

5、從led數量上，有1米96顆燈的，有1米144顆燈的；燈越多效果越好。一般做全彩的都是用1米144顆燈的。

6、從供電上分，分為高壓供電(直接220V供電)和低壓供電(12v供電，220v電源需要加開關電源轉換)；一般選擇低壓供電的，比較可靠穩定，高壓供電的容易燒毀。

7、 按像素點分

一米16段燈管 就是1米的燈管有16個像素點。

一般有6段數碼管、8段數碼管、12段數碼管、16段數碼管、32段數碼管等，16段的比較多。如6段數碼管一般使用在輪廓項目上。

LED數碼管引腳測量

找公共共陰和公共共陽，首先，我們找個電源（3到5伏）和不同規格的電阻，VCC串接個電阻后和GND接在任意2個腳上，組合有很多，但總有一個LED會發光的找到一個就夠了，然后用GND不動，VCC（串電阻）逐個碰剩下的腳，如果有多個LED（一般是8個），那它就什陰的了。相反用VCC不動，GND逐個碰剩下的腳，如果有多個LED（一般是8個），那它就什陽的。也可以直接用數位萬用表，紅表筆是電源的正極，黑表筆是電源的負極。
