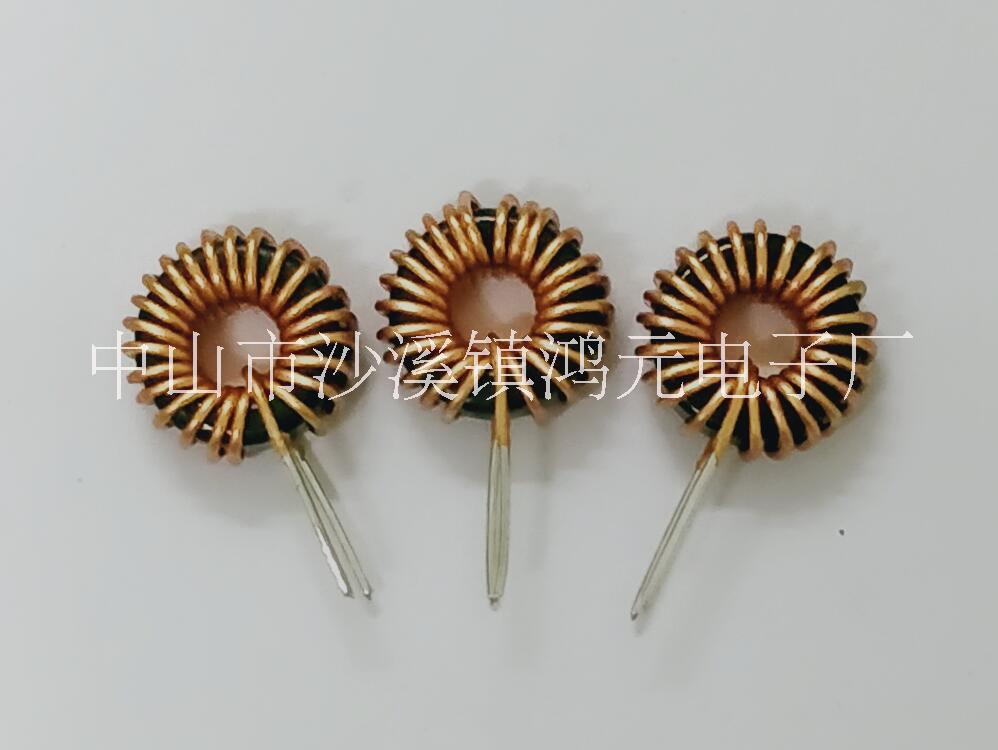

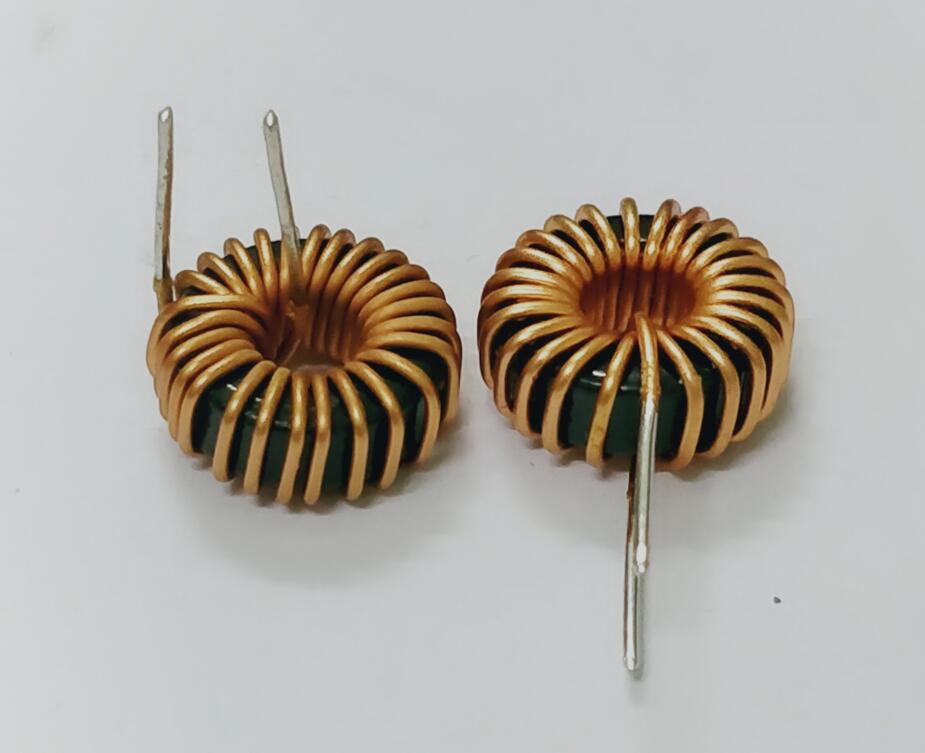

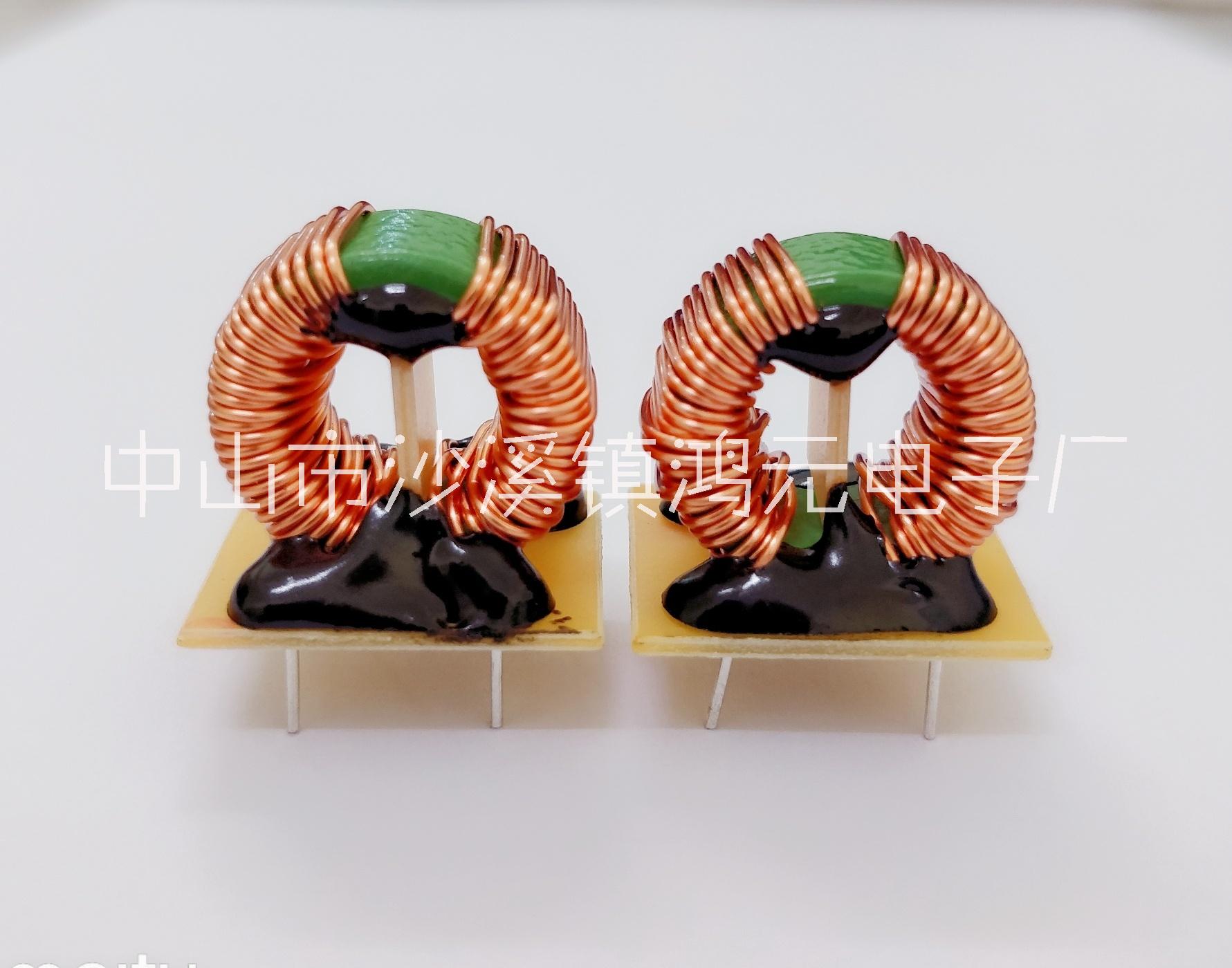

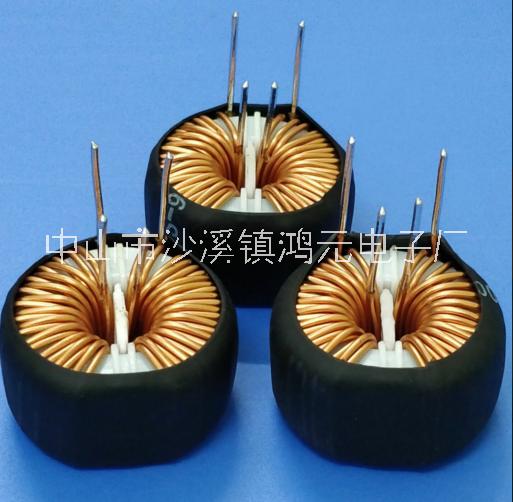

車載* 44125 10UH磁環電感現貨 鐵*環形電感現貨*

環型電感 LGH 類型

LGH2026 / 3026 / 5026 / 6826 / 8026 / 10626
圖示和尺寸：（單位 mm）
特征：
1. 廣泛應用於電源轉換和線路濾波器。
2. 線圈繞在磁環上。
3. 合乎成本的設計。
4. 從小體積手繞到大體積機繞。
5. 高飽和電流。
6. 可涂凡立水(透明膠)。
7. 無鉛環保。
品號說明：
LGH - 5R0 M – 20 26
  1 2 3 4 5
1 產品類型：環型電感器。
2 電感值：例如 : 5R0 表示 5.0 uH。
3 電感容許公差：J:+5% ; K :+10% ; M:+20%。
4 鐵芯：外徑=0.2 英寸。
5 鐵芯材質：" -26"或"-52"。
電感量和額定電流范圍：
20260 1-0.5A 5uH-27uH
30260 5-2.0A 10uH-14uH
5026 10-3.0A 20uH-68uH
6826 10-5.0A 25uH-500uH
8026 30-5.0A 50uH-960uH
特性：
1. 額定電流：基於電流強度約為 8.0 A / mm2
。
2. 額定頻率："-26" : 50Hz ~ 100 KHz；"-52" :10KHz~
500KHz 。
3. 工作溫度：-55o
C 到 125o
C。
測試儀器：
電感值：使用 LCR 儀器在 1KHz 的頻率下測量。
  直流電阻: 毫安表(Milli-ohm meter) 。
應用：
電源供給器。
  開關電路。
控整流器和晶閘管控制電路。
輸出扼流和 EMI/RFI 扼流圈。
其他濾波器。
環形線圈通用尺寸表
品號 D (Max) H (Max) A (Max) B (Max)
2026 8.0mm 4.5mm 25.0mm 1.5mm
3026 12.0mm 7.0mm 25.0mm 1.5mm
5026 18.0mm 10.0mm 25.0mm 1.5mm
6826 24.0mm 10.5mm 25.0mm 1.5mm
8026 26.5mm 11.5mm 25.0mm 2.0mm
10626 36.0mm 19.5mm 25.0mm 2.5mm
尚有更多規格，可按需定
廣東省中山市鴻元電子廠 http://www.chinacoil.com 電話/傳真：0760-7382588 / 7790800
  8．1  磁環電感 LGH 類型
LGH2026/3026/5026/6826/8026/10626 電氣特性參數

品名 電感量
(uH) 額定電流(A) MAX 直流電阻(OHM)MAX D 尺寸 (MM)MAX H 尺寸 (MM)MAX 單個重量
(G/PCS)
LGH-5R0M-2026 5 0.5 0.007 7.5 4.5 0.4
LGH-9R0M-2026 9 0.3 0.011 8.0 4.5 0.2
LGH-150M-2026 15 0.5 0.070 7.5 4.5 0.4
LGH-200M-2026 20 0.2 0.198 7.5 4.0 0.2
LGH-270M-2026 27 0.3 0.031 8.0 4.5 0.2
LGH-100M-3026 10 2.0 0.017 12 7.0 1.6
LGH-120M-3026 12 1.0 0.040 10.5 6.0 1.2
LGH-320M-3026 32 1.0 0.065 12 7.0 1.4
LGH-370M-3026 37 0.5 0.134 10 5.5 1.0
LGH-141M-3026 140 0.5 0.265 10 6.0 1.2
LGH-8R2M-3726 8.2 2.0 0.017 14.5 7.0 2.0
LGH-220M-3726 22 2.0 0.030 14.5 7.5 2.4
LGH-240M-3726 24 1.0 0.055 13.5 6.0 1.6
LGH-560M-3726 56 0.5 0.181 12.5 5.5 1.4
LGH-680M-3726 68 1.0 0.095 13.5 6.5 2.0
LGH-241M-3726 240 0.5 0.360 13 6.5 1.6
LGH-150M-4426 15 2.0 0.023 15.5 7.5 2.8
LGH-430M-4426 43 1.0 0.074 14.5 7.0 2.6
LGH-680M-4426 68 2.0 0.056 15.5 9.0 3.8
LGH-111M-4426 110 0.5 0.250 14 6.5 2.4
LGH-141M-4426 140 1.0 0.140 15 7.5 3.2
LGH-361M-4426 360 0.5 0.460 14.5 7.5 2.8
LGH-200M-5026 20 3.0 0.021 17.5 9.0 4.4
LGH-300M-5026 30 2.0 0.035 17 8.5 4.0
LGH-600M-5026 60 3.0 0.038 18 10.0 5.8
LGH-680M-5026 68 1.0 0.101 16 7.5 3.6
LGH-101M-5026 100 2.0 0.081 17 9.5 5.2
LGH-221M-5026 220 1.0 0.190 16.5 8.0 4.4
LGH-220M-6026 22 5 0.014 21.5 11.5 8.0
LGH-290M-6026 29 4 0.020 21 11 7.8
LGH-350M-6026 35 3 0.026 20.5 10.5 7.6
LGH-580M-6026 58 2 0.061 20 10 7.2
LGH-900M-6026 90 3 0.044 20.5 12.5 9.2
LGH-111M-6026 110 2 0.069 19.5 10 8.0
LGH-131M-6026 130 1 0.146 19 9 6.4
LGH-471M-6026 470 1 0.286 21 11 7.6
LGH-250M-6026 25 5 0.016 24 10.5 9.2
LGH-320M-6826 32 4 0.021 23.5 10 9.0
LGH-430M-6826 43 3 0.030 23 9.5 8.8
LGH-650M-6826 65 2 0.055 22 9 8.2
LGH-111M-6826 110 4 0.042 23.5 11 11.4
LGH-131M-6826 130 3 0.055 23 10.5 10.4
LGH-151M-6826 150 1 0.159 21.5 7.5 7.6
LGH-231M-6826 230 2 0.108 22.5 9.5 9.8
LGH-500M-8026 50 5 0.022 26.5 12 14.2
LGH-600M-8026 60 4 0.030 26.5 11.5 13.7
LGH-750M-8026 75 3 0.039 25.5 11 13
LGH-820M-8026 82 3 0.042 24.5 10.5 13
LGH-101M-8026 100 5 0.033 26.5 12.5 16.8
LGH-151M-8026 150 5 0.042 27 13.5 18
LGH-221M-8026 220 4 0.059 26.5 13 17.9
LGH-271M-8026 270 3 0.081 26 12 16.6
LGH-321M-8026 320 2 0.131 25 10.5 14
LGH-431M-8026 430 2 0.150 25 11 15
LGH-961M-8026 360 1 0.438 25 11 13
J:+5%; K:+10% ; M:+20%
尚有更多規格，可按需定
