YL-CCTV管道機器人_巖聯技術

巖聯技術YL-CCTV管道機器人產品用途：

1、新建排水系統的竣工、交接驗收；

2、排水系統改造或疏通的竣工驗收；

3、查找、確定排放污水的及接駁口；

4、在運行管道健康狀況（養護與修復需求）檢查；

5、雨、污水管道混接情況；

6、污水泄露點的定位檢測；

7、管道不明滲入水或承水量不足的檢測；

8、管路淤積、排水不暢等原因的；

9、管道的腐蝕、破損、接口錯位、淤積、結垢等運行狀況的檢測；

10、查找因排水系統或基建施工而找不到的檢修井或去向不明管段。

符合規范：

1、《城鎮排水管道檢測與評估技術規程CJJ 181-2012》

2、《排水管道電視和聲納檢測評估技術規程DB31/T 444-2009》

3、《城鎮公共排水管道檢測與評估技術規程DB44/T 1025-2012》

4、《排水管渠功能等級評定標準Q/BDG JS001-GW05-2012》

5、《排水管渠功能等級評定標準Q/BDG JS002-GW05-2012》

產品特點：

1、進口電機、減速機組合，動力強勁，爬坡、越障能力強，節能環保；

2、齒輪、渦輪/蝸桿傳動，精度高，可靠性強；

3、車體姿態自動監測，防傾覆報警；

4、體積小、重量輕進出管道操作方便；

5、安全氣壓監測，涉水深10m；

6、云臺電動升降，適用不同管徑；

7、復合光源設計，環境光源、攝像頭補光可分別微調；

8、≥1/4″CCD，彩色傳感器，120倍變倍可調；

9、自動/手動變焦可選；

10、設置倒車影像系統配置后視光源；

11、巖聯技術YL-CCTV管道機器人的主控器無線控制，系統連接簡便；

12、GPS井口自動定位。

軟件特點：

1、針對性設計，功能齊備、穩定性高；

2、界面直觀、簡單，操作方便；

3、分類分層管理，查詢便利；

4、標注規范；

5、支持智能標記，斷點分析；

6、自動生成分析報告。

YL-CCTV管道機器人性能參數：

適用管徑/氣密性  φ225mm～φ2000mm/內部保壓1.6～2.0大氣壓

防護等級/驅動能力  IP68，能涉水深10m/直流24V電機、6輪驅動

爬坡能力/倒車影像  更大爬坡斜度能力>45°，80m更大爬坡能力>35°/設置后視攝像頭和光源

云臺接口/車體接口  防水接口與旋轉攝像頭連接/防水接口與電纜卷車連接

云臺光源/行進方式  28×1W，35°、120°復合光源/前進、后退、左轉、右轉

爬行速度/轉向方式  無極變速0～30m/min可調/支持定點轉向

云臺落差/車輪配置  無極變速0～30m/min可調/支持定點轉向、6.5寸、8寸

旋轉攝像頭

氣密性/內壓監控  內部保壓1.6～2.0大氣壓/內置壓力傳感器

防護等級/分辨率  IP68，能涉水深10m/530線高分辨率彩色圖像傳感器

放大倍數/旋轉功能   光學10倍，電子12倍/徑向360°旋轉，仰俯 2×90°，一鍵復位功能

×旋轉速度/安裝方式   ≥20°/s/手動操作無需工具

體積/重量/工作溫度    218mm(L)×76mm(W)×54mm(H)/1.3kg/-20℃～55℃

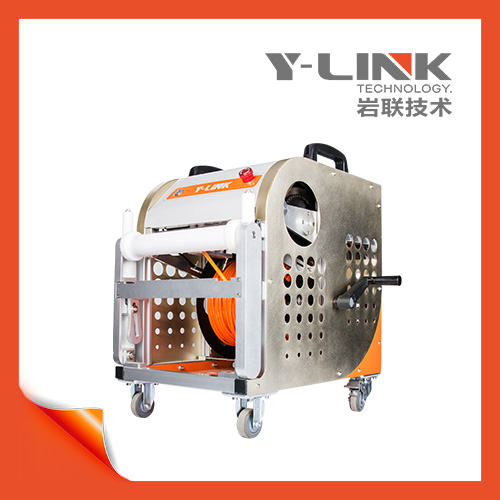

電纜卷車

電纜種類/電纜強度  特種電纜，防水、防油、耐磨、耐腐蝕等功能/抗拉極限200kg

防護等級/電纜長度  IP65/100m

排線方式/工作方式  自動排線/手動

線長測量/體積  光電編碼器自動測量線長，精度0.01m/588mm(L)×404mm(W)×581mm(H)

重量/工作溫度  45kg/-10℃～55℃
