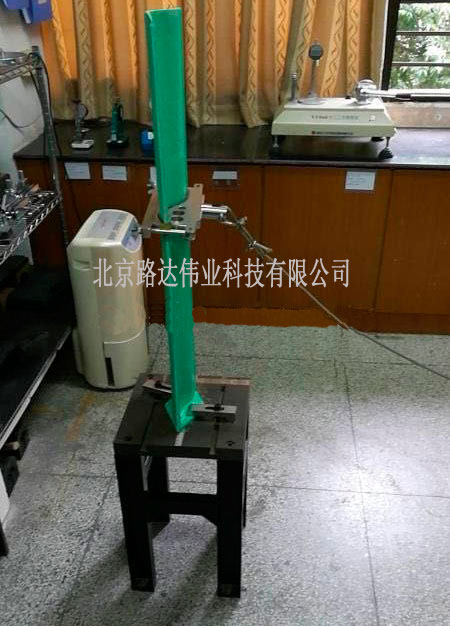

防眩板抗風荷載試驗裝置

LDFHZ-D防眩板抗風荷載試驗裝置北京路達偉業科技有限公司研制適用于防眩板抗風荷載的整體力學性能試驗,符合GB/T 24718-2009。

使用范圍：1.試樣：防眩板(h=700-1000mm)；2.試驗力：≤8kN

LDFHZ-D防眩板抗風荷載試驗裝置夾具及試樣裝夾說明

試驗前應將支架用膨脹螺栓固定在地面上,T 型臺的中心應與材料試驗機的中心對齊.

1 分別將上下夾具安裝到試驗機上下夾具座中,旋緊接頭鎖緊螺母.此處應注意,還需旋緊下夾具上的腳輪,使它能對下夾具提供良好的支撐,然后將其上的螺母鎖緊.

2 將試樣安放在T 型臺上,并用壓板可靠的壓住.試樣的中心應能與刻度尺的中心線重合.

3.將標準夾具夾持在試樣的中部,并旋緊蝶形螺母.

4. 旋轉滾輪安裝座以調整調節螺桿的高度,量取安裝座上刻線處與試驗機的臺面高度H(H=h/2-57,h 為試樣高度),旋緊鎖緊螺母.

5.將鋼絲繩的一端安裝在標準夾具上,插入插銷.將另一端繞過滾輪,安裝在上夾具上,插入插銷.

6.選擇試驗方案,將傳感器示數清零,開始試驗
