產品功能：

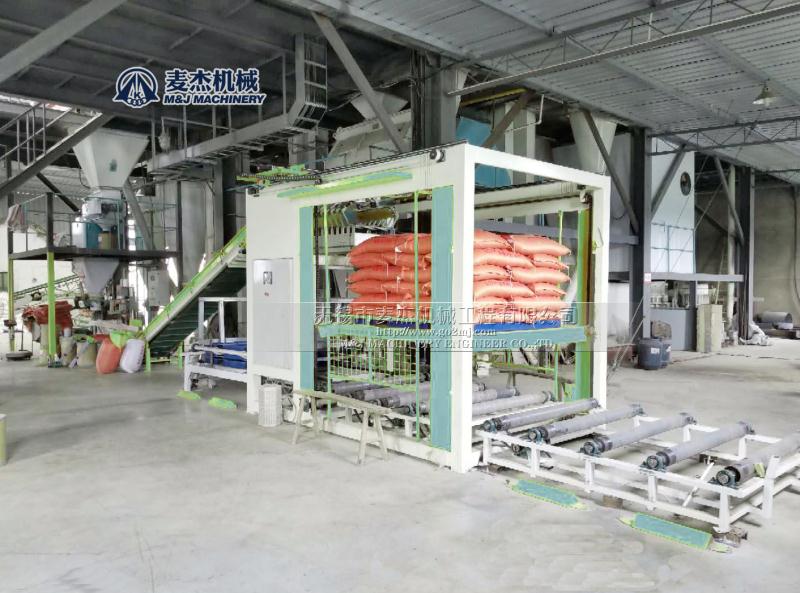

　　麥杰自動化全自動高位碼垛機是相對于機械手碼垛機和低位碼垛機來說，碼垛裝置尺寸高大的一種自動碼垛機械設備；高位碼垛機是一種的高速度全自動碼垛機械設備。

    一般是作為一個全自動上袋、自動稱重、自動折邊封口，重量檢測、金屬檢測、超差剔除機械、自動整袋機構、倒袋導袋導入輸送、包裝袋調姿、包裝袋分組、碼放編組、升降機構組成自動包裝碼垛生產線。

高位碼垛機將料袋輸送至一定高度后，按照制定方式對料袋進行轉位、編組、推袋、分層、碼放，將料袋按層碼放到托盤上，后將碼好的滿垛輸出。



適應范圍:

箱類、膜包、包裝袋（聚丙烯、聚乙烯編織袋，牛皮紙袋）

糧食、飼料、化肥、化工、面粉、冶金、礦山等行業的袋裝物品的碼垛作業



功能特點：

1、應用范圍廣，適用于各種包裝袋的堆垛需求
2、結構合理，設備穩定性高
3、操作簡單，安率高
4、編組方式靈活
5、可適應多種材質和尺寸的托盤



技術參數：
碼垛能力：1200~2000，600- 650包/時;
碼垛層數：1-8層
電源:AC380V/50Hz
氣壓:0.5-0.8Mpa
功率:16kw

空氣消耗量:1.5m?/min

包裝袋垛型:：五花跺，六花跺，七花，八花，十花。



全自動高位碼垛機和機械手碼垛機的主要區別：
1、應用范圍不同

機械手碼垛機應用范圍廣，包裝袋、包裝箱等等都可以使用高位碼垛機主要用在包裝袋的碼垛生產線上

2、安裝和使用的差別
相對來說，機械手安裝方面更靈活一些，可以同時碼放幾個規格品種的成品包裝袋（包裝箱），可以滿足3條輸送線傳輸來的成品。高位碼垛機只能碼放一種規格和一條輸送線的包裝袋。碼放效果看，高位碼垛機有很大的優勢，每小時速度可以達到2000包，而且垛型整齊美觀，包裝袋不易滑落。機械手碼垛機的單抓手每小時一般可以達到800包，雙手抓手可以達到1200包左右。機械手的一個弱點是來的包裝袋位置和姿態不是很準確的話容易將袋子抓破。垛型比高位碼垛機和人工碼垛都要差很多，而高位碼垛機不存在這個問題。
3、設備功率差不多，但使用壽命和使用成本差別大
4、高位碼垛機隊形整齊，這是機械手碼垛機無法比擬的。
5、高位碼垛機可以使用15年甚至更長，但機械手碼垛機一般使用壽命是5--8年。
6、高位碼垛機使用范圍廣，任何地區都可以使用，機械手碼垛機無法在高原地區使用，中國西北內陸基本使用高位碼垛機，機械手很難使用。
7、高位碼垛機使用成本低，機械手使用成本高。



3.1電氣控制部分：

◆電源線、氣管本身均選擇耐低溫材料；電源線、氣管走線槽。

◆伺服電機電源線及編碼器信號線采用高柔拖鏈電纜。

◆拖鏈采用尼龍材料

◆升降系統采用二次保護行程開關

◆抓手采用尼龍抓手

◆傳感器類元件采用屏蔽電纜

3.2機械部分：

◆輸送部分機械部分：使用潤滑脂（殼牌），低耐溫為：0攝氏度

◆輸送部分電機，采用中大電機，電機內部潤滑油低耐溫為：-10攝氏度

 ◆滑動組件采用銅套或尼龍軸承

◆采用鏈傳動式升降系統。

◆采用了的三軸伺服定位系統。



三）設備的組成和和技術說明

1.自然倒袋機，數量：1套，材質：碳鋼

◆通過機械結構進行倒包調姿輸送。

◆光電：施克

?      輸送速度：	15米/分鐘
?      電機功率：	0.75Kw
?

2.爬坡輸送機，數量：1臺，材質：碳鋼噴漆

◆將物料輸送到待碼過渡平帶機。

◆電機減速機：常州國茂

◆傳動方式：鏈傳動

◆防護擋板：標準對中板

?      輸送速度：	30米/分
?      電機功率：	0.75KW

：3.碼垛主機

◆通過三軸伺服定位系統裝置和機械抓手結構進行每層的碼垛，由提升機構協調完成每跺物料的碼垛，

碼垛完畢自動傳送至叉取區并自動進行進盤作業

?      電機功率：

2.3KW+0.75+0.75

4.下震動系統及待抓區組合：

◆將成品包裝通過方形輥上下震動完成整包作用

◆整包完成后傳輸?shù)酱^(qū)等待抓取

◆光電：施克

5 .安全護欄，托盤限位和安全檢測，數量：1套，材質：碳鋼，噴漆

安全護欄：1套， 噴橘紅色油漆，避免人或其他不安全因素闖入碼垛工作區域，確保生產安全。

6.進盤及出跺機構：

◆完成進盤及碼垛完成后將成品跺從碼垛機主體內傳送至待叉區

1.                    供貨范圍

2.                    主要設備技術指標

4.1                   皮帶輸送機

?      輸送速度：        0.5m/s

?      輸送帶寬：       700mm

?      電機功率：       2x 0.75kW+1.1

4.2                   重量復檢秤

皮帶式輸送機構固定在傳感器上，可檢測出所輸送料袋的重量。

?      檢測重量：10-100kg

?      檢測精度：       ±25g（2σ）

?      靈敏度：  10g

?      通過能力：1200bags/h

?      輸送速度：        0.5m/s

?      輸送帶寬：        600mm

?      電機功率：        0.75kW

4.3                   揀選機

皮帶式輸送機，能把接收到的電子復檢秤發出的不合格料袋信號加以判斷，通過機械動作將料袋揀出。

?      輸送速度：        0.4m/s

?      輸送輥寬：        700mm

?      電機功率：        0.75kW

?      通過能力：600袋/小時

4.4                   噴墨打號機

大字符單行批號打印機，可打印數字、字母，字符高25mm。批號打印機所用的油墨的生產廠家、型號要與批號打印機的生產廠家及型號一致。否則出現故障，生產廠不予保修。

4.5                   高位碼垛單元

?      碼垛能力：1200袋/小時

?      碼垛垛形：8層/垛，5袋/層

4.3.1               斜坡輸送機

皮帶式輸送機，將料袋從750mm高度提升到2645mm高度。

?      輸送速度：        0.5m/s

?      輸送帶寬：        650mm

?      電機功率：        2.2kW

4.3.2               緩?fù)浩綑C(jī)

皮帶式輸送機，兩級增速輸送，可調高度的壓平機把經斜坡輸送機輸送后的料袋壓平整形，目的在于使包裝袋內的物料均衡分布，從而使包裝袋外形達到碼垛操作的要求。

?      輸送速度：       一級0.4m/s，二級1.16m/s

?      輸送帶寬：        650mm

?      電機功率：       2x0.75kW+1.1kW(加速段)

4.3.3               轉位輸送機

轉位機構采用進口伺服電機驅動（博實公司200420019108.7），可實現料袋水平面內90^o、180^o、-90⁰轉位，轉位靈活，動作可靠，方便檢修維護。

?      輸送速度：       1.16m/s

?      輸送帶寬：       1100mm

?      電機功率：      1.1kW+1.85kW

皮帶式輸送機輸送料袋到位后，轉位機構上的兩個夾袋板由氣缸推動，擺動90度后將料袋夾緊；轉位機構主軸由伺服電機驅動，帶動夾袋板旋轉90度或180度后，夾袋板往上擺起復位。

伺服電機驅動的轉位機構動作平穩、快速、準確，工作噪音小。

4.3.4              編組機

皮帶式輸送機，對料袋進行自動編組（2＋3或3＋2）。

?      輸送速度：        1.16m/s

?      輸送帶寬：        1100mm

?      電機功率：        1.1kW

4.3.5             推袋壓袋機

將編組機編好組的料袋推送到分層機上，并在分層機動作時，對一層料袋進行五面整形。

?      運行速度：        1.0m/s(變頻可調)

?      電機功率：        2.2kW

4.3.6             分層機

不銹鋼滑板通過電機驅動，左右打開，使編組后的料袋碼放到垛盤上。

?      滑板速度：        0.7m/s(變頻可調)

?      電機功率：        2.2kW

?      碼垛方式：       每層5袋，每垛8層

4.3.7             升降機

龍門鏈?zhǔn)缴禉C(jī)構（博實公司ZL982 38542.0），該種升降機運行平穩，無機械偏載，故障率低，使用壽命長。

?      運行速度：        0.35m/s(變頻可調)

?      承載能力：        3000kg

?      電機功率：        7.5kW

4.3.8             托盤倉

托盤倉用于儲存空托盤，每當一次碼垛操作完成后，滿載垛盤的位置會被托盤倉中的下一個空托盤取代?？胀斜P從托盤倉傳送到碼垛機適當位置上的所有操作都是自動完成的。

?      托盤尺寸：        1400×1200×150mm

?      托盤材料：       塑料

?      托盤倉容量：      10個空托盤

4.3.9             托盤輸送機

鏈條式輸送機，與托盤儲存?zhèn)}連接，負責自動向碼垛機提供空托盤。

?      輸送速度：        0.35m/s

?      電機功率：        0.37kW

4.3.10           垛盤輸送機

四臺輥道式輸送機，可輸送停放四個滿垛盤。安裝在叉車區域的垛盤輸送機設有防叉車撞擊的安全裝置。

?      輸送速度：        0.35m/s

?      承載能力：       2000kg

?      電機功率：        1.5kW+2x0.75kW

4.3.11           高架平臺

主機架采用H型型鋼，結構穩定、鋼性好，設有安全護欄，便于操作維修。

4.3.12           安全護欄

碼垛機組加裝安全護欄，設有可開、關安全門，安全門開啟后，碼垛機組自動進入停止?fàn)顟B(tài)，觸摸屏提示報警。

4.6                碼垛機組控制系統

采用可編程控制器、電機變頻器、光電開關及位置檢測器件構成控制系統的主體，實現整個碼垛機的協調控制。系統具有故障診斷及顯示功能，并有完善的故障保護及聯鎖停機功能。操作面板采用中文標識面板，方便操作。所有按鈕開關均采用優質產品，性能可靠，使用壽命長。整個操作系統使用簡單，功能完善，便于檢修和維護。



6. 配置清單：



六）包裝，運輸和交貨:

l設備由乙方負責按如下方法包裝：木箱或簡易包裝，包裝費用由乙方承擔；

l乙方對設備的包裝應足以經受本合同約定的運輸方式而保護設備不受損害；

l運輸方式和費用：由乙方自行確定和支付運輸費用；

l設備運抵甲方工廠后設備的卸車與就位等由甲方承擔，乙方負責拆箱及安裝

 七）技術和售后服務及備件清單

l賣方派工程技術人員、安裝調試人員到買方現場負責安裝及調試。

l安裝調試期間的備品備件由賣方負責提供。

l培訓：設備安裝調試結束后，賣方對買方相關人員進行培訓。培訓內容包括設備電氣原理、操作方法、維護方法等。培訓結果：操作人員能熟練掌握開車技術；維修人員能夠?qū)υO(shè)備進行正常的維護和常見故障的排除。

l跟班培訓：設備調試完畢投入正常運行后，賣方的技術人員在買方現場跟班保運服務和培訓，使買方操作人員能熟練掌握開車技術及維修人員能保證設備正常運行。

l產品在使用的任何階段，若在電話聯絡溝通后用戶方有解決不了的問題，接通知后，賣方技術人員將在48小時內趕到用戶現場（春節假期除外），解除后顧之憂。

l本公司負責免費提供全套的中文技術操作手冊，使用說明書。

l備品備件保證及時優惠供應。

l 備品備件清單

l 設備易損件價格及清單
