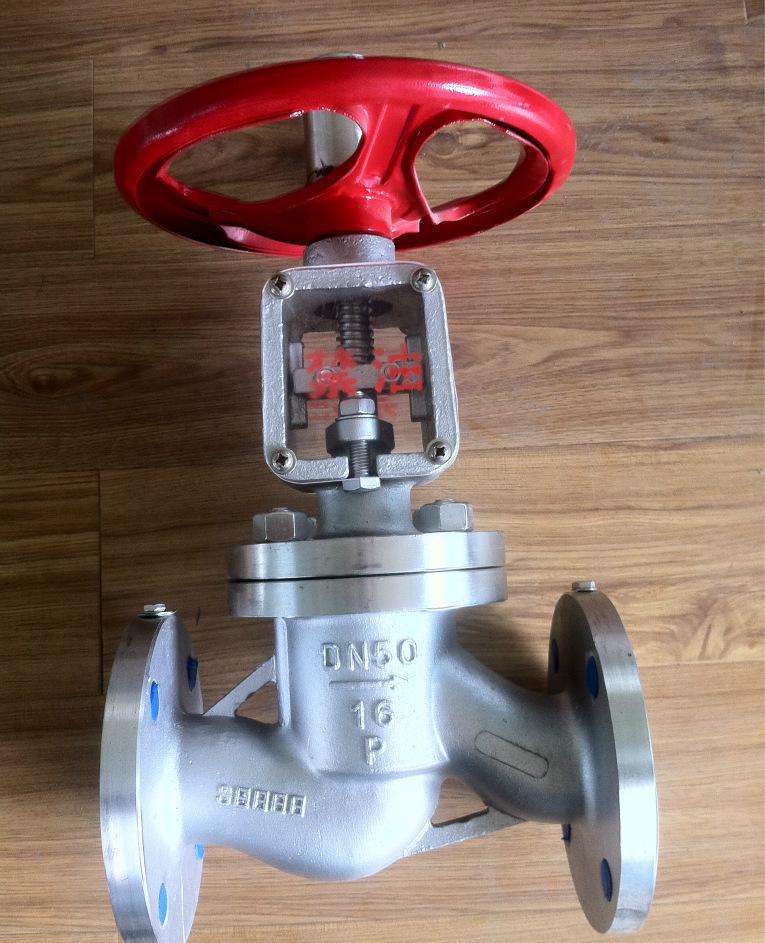

JY41W-16P不銹鋼氧氣閥, 不銹鋼氧氣截止閥 ,氧氣*截止閥
[氧氣截止閥廠家
不銹鋼截止閥
氧氣管道截止閥
304氧氣截止閥
禁油氧氣截止閥]
鄭州市不銹鋼氧氣截止閥廠家
價格： 電議
物流： 河南 鄭州市 二七區| 賣家支付運費
可銷售總量： 555件
手機： 13592492919 郵箱： 652223772@qq.com
傳真： 0371-66257773 地址： 河南 鄭州市
[氧氣截止閥廠家 不銹鋼截止閥 氧氣管道截止閥 304氧氣截止閥 禁油氧氣截止閥]
郵箱：
手機：
- 品牌： 良工
- 型號： JY41W-16P
- 連接形式： 法蘭
- 材質： 不銹鋼
- 公稱通徑： DN15-DN400
- 適用介質： 氧氣
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 外形： 中型
- 流動方向： 單向
- 驅動方式： 手動
- 零部件及配件： 手輪
- 形態： 隔膜式
- 類型(通道位置)： 直通式
- 規格： 常規
JY41W-16P不銹鋼氧氣閥,不銹鋼氧氣截止閥,氧氣截止閥
一、產品概述：
氧氣截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
不銹鋼氧氣截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、氧氣截止閥具有以下優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間摩擦力小，壽命較長。
三、主要性能和使用范圍：
| 型號 | 公稱壓力 | 殼體試驗壓力Ps(Mpa) | 氣密封試驗 | 適用溫度(℃) | 適用介質 | |
| 水 | 氣 | |||||
| YJ41W-25P | 2.5 | 3.8 | 2.5 | 2.5 | 常溫 | 氧氣 |
產品概述：
YJ41W不銹鋼氧氣截止閥是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性，以安全可靠和性能優越為設計原則，并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的閥門。主體材料選用不銹鋼或阻燃性極好的銅合金，密封面為本體或堆焊D802，其余內件采用不銹鋼或銅合金；傳動部位的潤滑采用不可燃的潤滑脂，并標有明顯的禁油標記。在結構上，支架采用全閉封，并有導除靜電裝置，閥桿上配有防塵帽。
結構特點：
1、對于公稱壓力PN≥1.6MPa、DNl25～200采用內旁通結構；DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
2、介質流向：PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向，一方面足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置，可避免因靜電產生火花。
4、與普通截止閥相比，氧氣管路用截止閥的支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
性能規范：
| 公稱壓力 | 強度試驗壓力 | 氣密封試驗壓力 | 適用介質 | 適用溫度 |
| 水 | 氣 | 氧氣 | 常溫 | |
| 1.6 | 2.4 | 1.6 | ||
| 2.5 | 3.8 | 2.5 | ||
| 3.0 | 4.5 | 3.0 | ||
| 4.0 | 6.0 | 4.0 |
主要零件材料：
| 零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 鑄鉻鎳鈦不銹鋼、銅合金 |
| 閥桿 | 鉻鎳不銹鋼 |
| 閥桿螺母 | 青銅 |

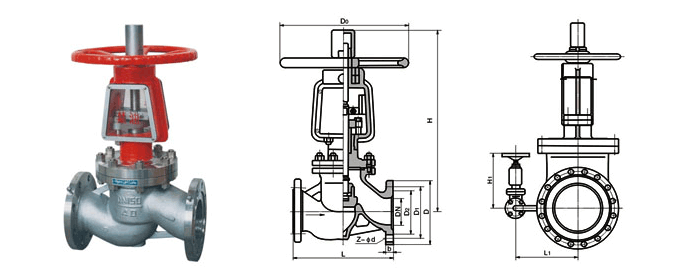

JY41W-16P JY41Y-16P JY41W-16T外形、連接尺寸及重量：
DN L D D1 D2 b f Z-d H H1 DO L1 重量 15 130 95 65 45 14 2 4-14 240 100 6 20 150 105 75 55 14 2 4-14 270 100 8 25 160 115 85 65 14 2 4-14 270 125 10 32 180 135 100 78 16 2 4-18 280 160 14 40 200 145 110 85 16 3 4-18 350 160 20 50 230 160 125 100 16 3 4-18 400 320 35 65 290 180 145 120 18 3 4-18 530 360 50 80 310 195 160 135 20 3 8-18 560 400 65 100 350 215 180 155 20 3 8-18 618 450 80 125 400 245 210 185 99 3 8-18 675 450 106 150 480 280 240 210 24 3 8-23 743 560 125 200 600 335 295 265 26 3 12-23 850 640 254 250 650 405 355 320 30 3 12-25 975 270 720 380 418 300 750 460 410 375 30 4 12-25 1115 270 800 415 502 400 950 580 525 485 36 4 16-30 1380 280 900 465 980 450 1050 640 585 545 40 4 20-30 1530 350 495 1200 500 1150 705 650 608 44 4 20-34 1700 400 525 1300
