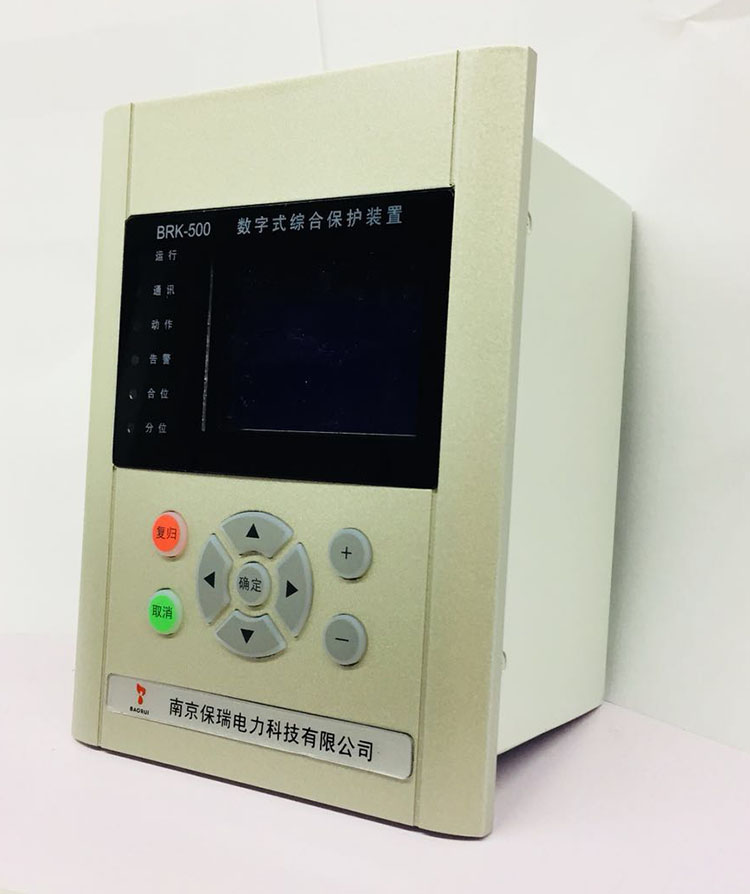

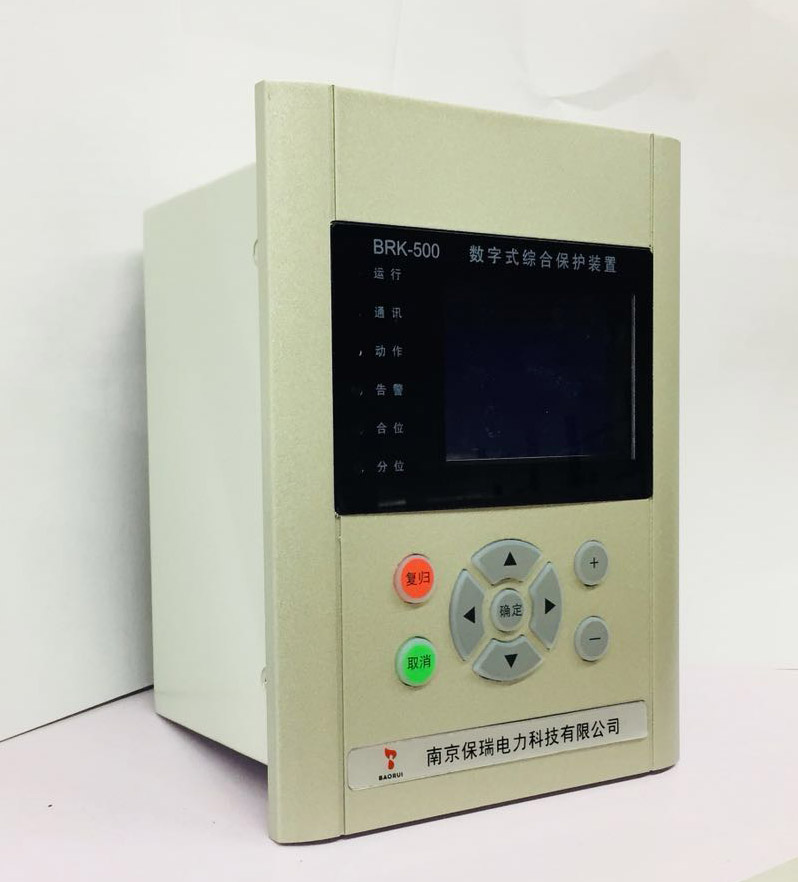

南京保瑞 BRK-500微機保護裝置

1.1簡介
BRK-500數字式環網柜綜合保護裝置是我公司為適應我國電氣成套事業發展的需要，積累多年電力自動化產品開發經驗，吸收國內外技術，向廣大電力成套廠商推出的一款經濟性綜合保護裝置。裝置結構設計緊湊、體積小巧，采用環網柜設計理念，交直流電源通用，可滿足10KV及以下電壓等級進出線、廠用變、電動機等保護測控功能。裝置適宜于安裝在體積狹小的環網柜內，構成智能化環網柜。
1.2裝置功能
保護功能：
l  反映相間故障的速斷、過流(兩段)保護，各段可獨立整定投退。
l  二次諧波制動：能夠正確區分電流和合閘涌流，保證故障情況下正確動作，涌流情況下不誤動作，特別適合于多級分?jǐn)嚅_關供電回路。
l  獨立過流加速段：主要針對合閘后加速。
l  過負荷告警。
l  反時限過流保護。
l  反映不平衡、斷相、反相及不對稱故障的負序定時限保護(兩段)。
l  反映小電阻接地系統接地故障的兩段式零序電流保護,可整定為跳閘或者報警。
l  過電壓保護
l  低電壓保護
l  兩路非電量跳閘和兩路非電量告警（不使用時可整定為普通開入）。
測控功能：
l  8路遙信開入采集（其中4路可配置為非電量輸入、1路位置信號輸入）。
l  開關遙控跳、合閘
l  3路中央信號輸出
l  遙測量：三相電壓，兩相電流，P，Q，S，功率因數，KWH，KVARH。
通訊功能：
高   速RS485現場總線，標準103規約，通訊速率最        高可達19.2kbps。
