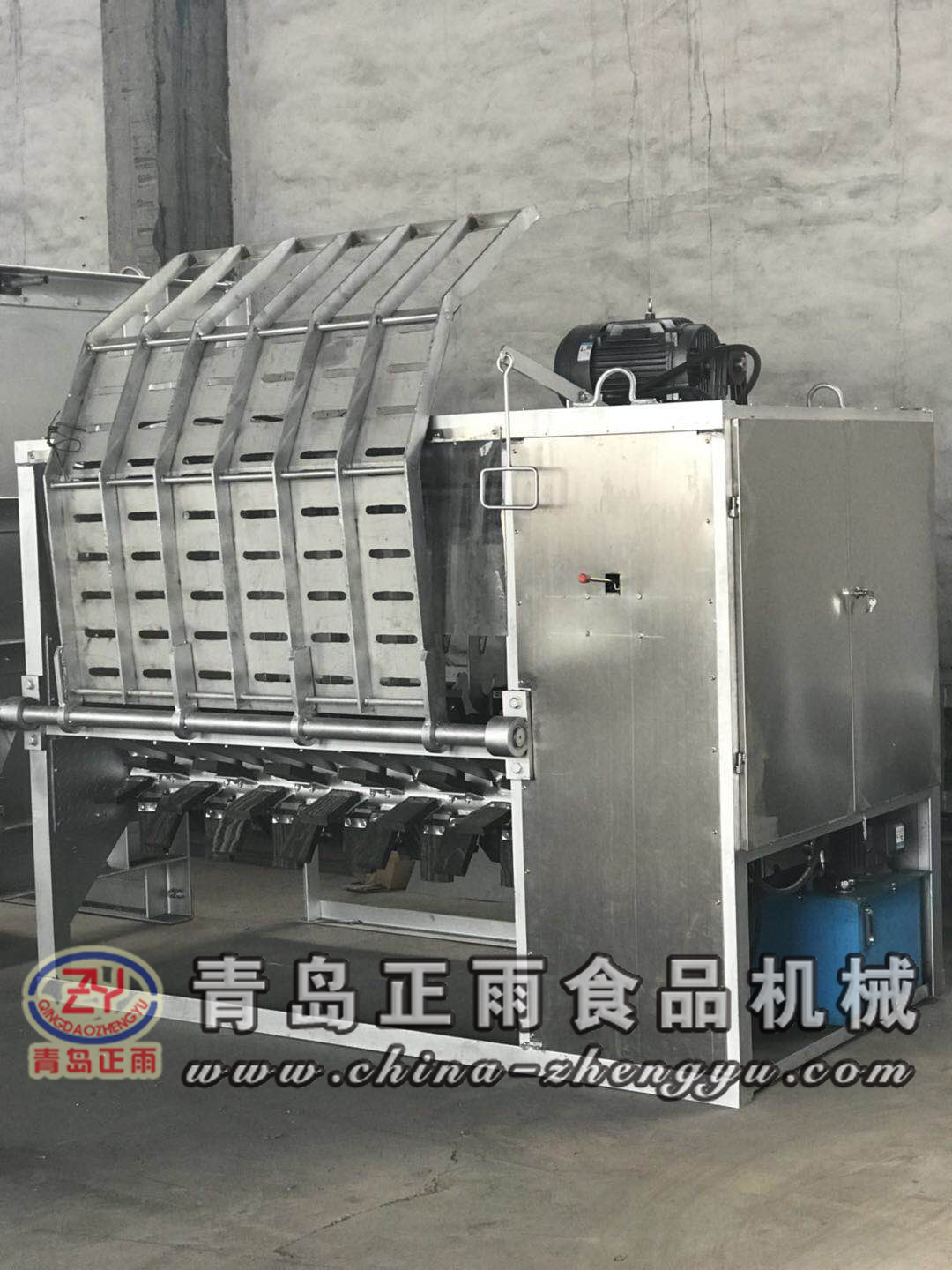

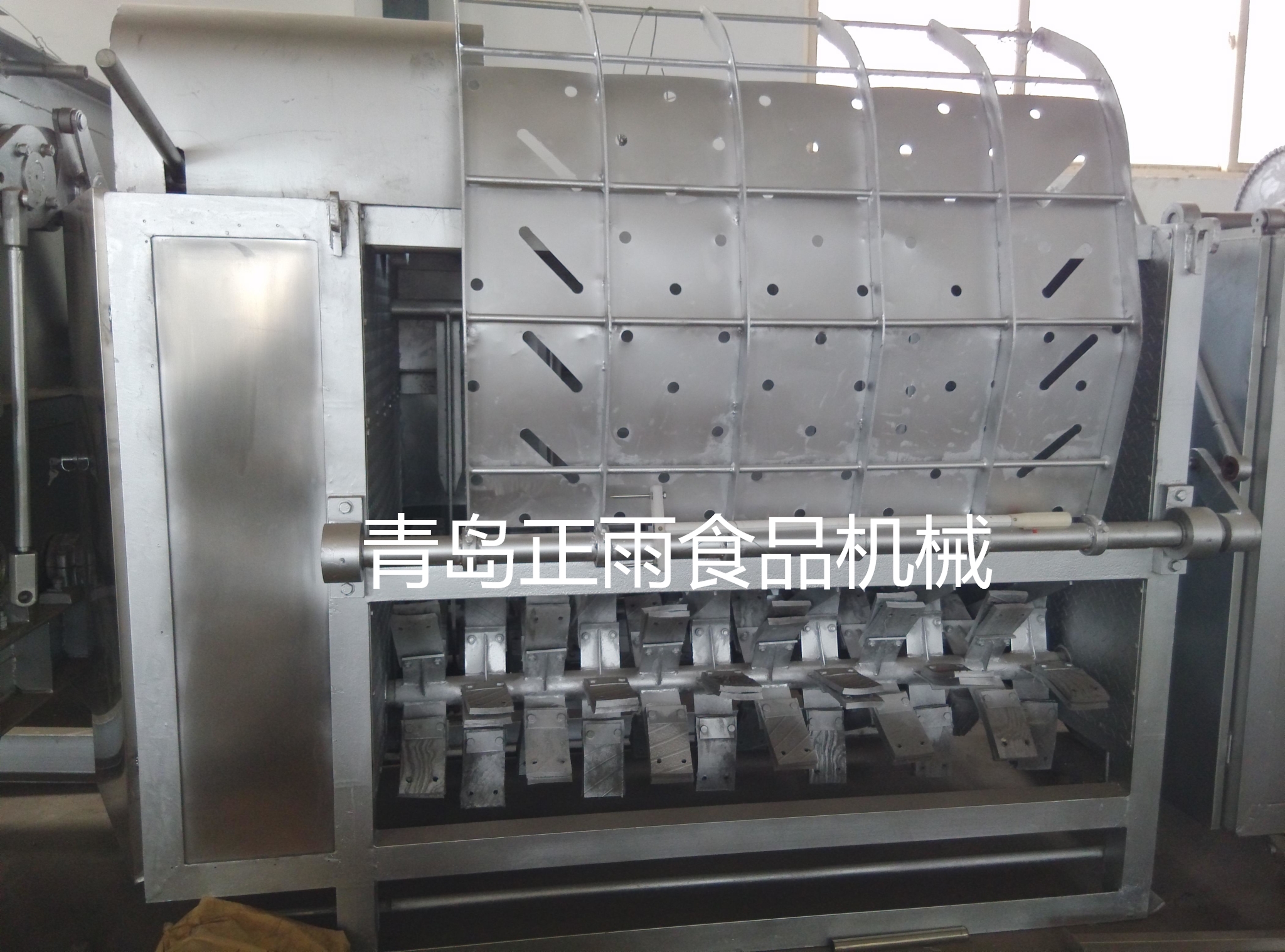

小型生豬打毛機液壓脫毛機100型生豬打毛機

  豬屠宰設備-1OO型生豬刨毛機，是我公司為適應小型屠宰廠需要，專門設計的一種小型生豬刨毛設備。其特點是刨毛空間開闊，適應大小不同的豬體，增加了柵格式托架支承豬體，刮刨從其間隔中對豬體進行刨毛，刨毛的同時對豬體翻動，克服了硬滾筒既要翻豬又要刨毛，滾筒的劇烈轉動使豬體表面刮傷、皮下脂肪打壞的情況，且刮毛時間人工控制，因此能適應于不同地區的不同豬種。

二、主要性能與參數：

1、生產能力：              70-100頭/小時

2、工作負荷（每次1頭）：   150kg

3、刨毛空間長度：       1800MM

4、刨毛時間：               30-40s

5、電機型號及功率：   Y132M₂-6     P=5.5KW

6、外形尺寸：長×寬（耙）×高：2450*2600*2100

7、總重量：                  1500Kg

三、結構及使用說明：

1.機械傳動原理：

電動機經皮帶輪傳動至鏈輪，再由鏈輪傳動至大軟刨軸，大軟刨軸經鏈輪傳動至小軟刨軸，小軟刨軸經鏈輪傳動至齒輪軸。齒輪軸經過橋齒輪傳動至離合器的大齒輪，機內刨毛軸使齒輪空轉。當需要進豬和出豬時，可將手柄往外拉起，通過小連桿和擺桿使?jié)L子脫離螺旋線，帶螺旋線的離合器即被彈簧推動向前，使離合器合上，這時大齒輪帶動離合器軸旋轉，固定在此軸上的偏心盤同時轉動，它一方面帶動撈耙上升和下降，另一方面使制動擺桿上的滾子脫離約束，柵門被豬體沖開。

2.工作原理：

 (1)豬體進入刨毛機前，必須經過60-65℃的熱水浸燙,燙毛效果的好壞直接影響本刨毛機的刨毛效果。燙豬的熱水溫度，視氣候及豬的品種不同而定，一般水溫為60~65℃。

(2)該機主要依靠兩個同向旋轉的軟刨軸刨毛，豬體被大軟刨軸往上拋，在斜架和小軟刨軸配合下連續翻滾，使豬體各部分表面都能與軟刨片接觸，因而能將毛磨擦掉。

(3)開車后，將豬體橫向放在撈耙上，往外拉動手柄，撈耙自動升起，待升到一定角度后，豬體即滑入機內。豬體上的毛被刨凈后，用腳踩腳踏閥，柵門脫離約束后即被豬體抬起，豬體迅速從柵門下被大軟刨軸拋出，松開腳踏閥，柵門關閉。將燙好的豬體先放在撈耙上，用手拉動手柄，撈耙抬起，豬體進入機內。

(4)重復以上操作則實現連續刨毛運動。已刨毛的豬體，可能仍有少量散毛和血污，需用水沖洗和人工刨凈，若條件許可將豬體放入溫水池內漂刮。

四、安裝及試車：

 1、根據工藝圖及車間具體情況對刨毛機進行布置，并確定安裝高度及其前后的附屬設備，埋入地腳螺栓后進行校正、定位。

2、池內可配用我廠生產的燙豬機，也可用人工浸燙。

3、刨毛時，機內需噴淋溫水，接通水源的方法有兩種：一種是接內徑為25  mm的橡皮水管，用鐵絲捆緊;另一種用鍍鋅鋼管聯接，此時需卸去橡皮管接頭。

4、試車：

(1)檢查軸承座緊固螺栓有無松動;

(2)為了便于包裝，出廠時已將連桿的一端卸下，試機前需將連桿接上，且不可隨意將連桿長度調短，否則會引起機件損壞，裝上后的連桿應手動使其順利轉一圈無阻滯現象方可使用。

(3)試車前要按潤滑部位逐一加油，并用手轉動大軟刨軸，觀察有無異常現象。試車時首先確定電動機的正確轉向，人站在手柄處朝機內看，軟刨軸應按逆時針方向旋轉。為避免由于轉向錯誤而引起機件的損壞，必須檢查離合器是否脫開，脫開后方可對電機進行點動起動。

五、使用注意事項：

1.開車前旋開水管開關。

2.燙好的豬體必須橫向放在撈耙上，且豬背朝機內。

3.撈耙下降以前，注意檢查撈耙下面是否有豬體或雜物，如有，要及時清理，以免撈耙下降時遇到這些障礙而使機器損壞。

4.機器停車后再次啟動，應先檢查機內是否有豬體，若有應及時移出機外，保證空車啟動，以免損壞機器。

六、維護與保養：

1、按順序逐一向潤滑部位加潤滑油。

2、每班工作后必須沖洗理洗機內的一切污垢，保持機體內外的清潔。

3、開始使用前，固定刨片的緊固螺栓可能有松動現象，要求每天使用后檢查擰緊，一段時間后，此現象會逐漸消失。

4、使用一段時間后，各種軸承中的銅瓦、銅套磨損后出現間隙，各種軸承也可能會損壞，會影響機器的正常運轉，此類工件需及時更換。

5、軟刨片使用一段時間后有疲勞斷裂現象發生，需及時更換，更換的數量應根據損壞情況而定，不銹鋼軟刨爪使用后若變形過大影響刨毛效果時，可再次彎成以前角度使用。

6、經常檢查皮帶輪傳動中皮帶松緊是否適度，如松馳一定要及時調緊，以免影響機器正常工作。此機工作在震動狀態，要勤檢查連接零件的緊固情況。使用過程中若突然出現異常響聲，應停車檢查，待查明原因，排除故障后方可繼續使用。

 設備運轉較長時間，有些零件將由于磨損而失效或由于發生故障而不能繼續使用，我公司將以優惠價格長年供應各類屠宰配件
