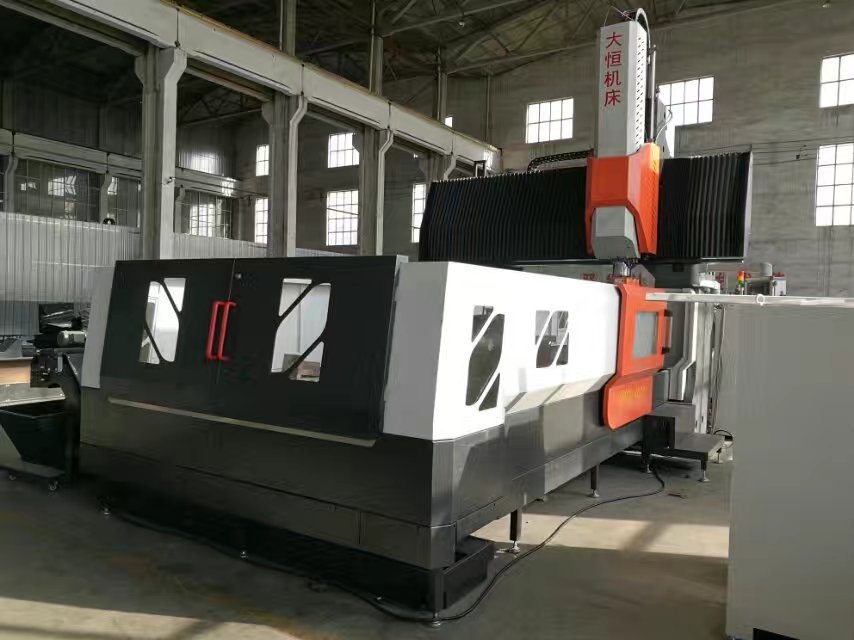

數控龍門銑床河北精科大恒高精密*誠信經營 大型數控龍門加工中心

[龍門銑床]

滄州市大型數控加工中心廠家

采購數量

1 臺以上

價格

￥940000.00

運費： 河北滄州市泊頭市 | 賣家支付運費

購買數量： 庫存 100臺

在線詢盤聯系廠家：13230797580 0317-8082603

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[龍門銑床]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（數控龍門銑床河北精科大恒高精密*誠信經營 大型數控龍門加工中心）

品牌： 精科大恒
類型： 龍門銑床
控制形式： 數控
布局形式： 立式
產品類型： 全新
是否庫存： 否
售后服務： 售后終身保修
型號： DHXK2503
重量： 38噸
主電機功率： 22KW
主軸轉速范圍： 6000rpm
工作臺尺寸： 3000*2000
主軸錐孔錐度： DT50
T型槽數目： 9
作用對象： 板材
作用對象材質： 金屬
適用范圍： 通用
適用行業： 通用

一、 產品簡介：

DHXK2503S數控龍門銑床的結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5KW或22KW的主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。

二．主要技術參數和配置清單如下：

序號	名稱	品牌	備注
1	排屑機	滄州	雙螺旋+提升機+集屑小車
2	鑄件毛坯	大恒	二次回火
3	進給電機	發那科 β電機	X軸扭距36NM.Y、Z軸扭矩36NM，Z軸帶抱閘。
4	主軸電機	發那科 β電機	18.5KW(選配22KW)
5	系統	發那科OIMF	可銑、鏜、鉆、擴、鉸等功能
6	防護罩	滄州	工作臺不銹鐵及橫梁風琴式防護，機床全防護
7	絲杠	日本THK研磨絲桿 C級	工作臺絲桿8020，橫梁和主軸箱上下5010.
8	絲桿軸承	日本NSK	等級P4
9	貼塑	臺灣MSK
10	限位	編碼器
11	電器柜加安裝	滄州	水晶面板
12	鑄件粗加工	大恒	二次回火
13	Z軸硬軌導軌磨淬火	大恒	淬火硬度HRC48以上。
14	裝配	大恒	裝配溫度10攝氏度以上
15	潤滑泵	億安	帶分油泵,帶壓力檢測功能
16	墊鐵和螺栓	大恒	每臺一套
17	主軸	臺灣健椿	外徑190BT50長弊端
18	氣動元件	SMC
19	同步帶輪	臺灣	一套
20	安裝調試	大恒	供方負責
21	平衡配重	無錫德月	氮?dú)?/span>
23	線規規格	臺灣上銀	55滾柱直線導軌
24	機床結構圖	大恒	提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖

序號		項目		主要參數
1		X軸行程	mm	4200
2		Y軸行程	mm	2500
3		Z軸行程	mm	1000
4		龍門跨距	mm	2500
5		主軸端面至工作臺距離	mm	200-1200
6		工作臺面積（寬*長）	mm	2000*4000
7		承重	T	10
8		T型槽數量	No.	9
9		T型槽尺寸/間距	mm	22/200
10		進給驅動方式		聯軸器直連（R+W)
11		主軸轉速	rpm	6000
12		主電機功率	kW	18.5/22KW
13		主軸扭矩	N.m	143
14		主軸錐度及規格		ISO7:24NO50
15		拉刀方式		自動
16		主軸直徑	mm	190
17		X、Y、Z快移速度	m/min	10/10/8
18		X、Y、Z伺服電機功率	kW	X.Y.Z軸3KW
19		X、Y、Z伺服電機扭矩×減速比	N.m	X軸36*4,YZ軸36
20		X、Y、Z伺服電機轉速	rpm	6000
21		X、Y、Z軸絲杠直徑	mm	Φ80/Φ50/Φ50
22		進給速度	mm/min	6000
23		最小步進當量	mm	0.001
24		齒輪箱	意大利	BF （選配）
25		直角銑頭	臺灣名揚	2000轉（選配）
26		刀庫	臺灣崗田	24把圓盤式(選配）
標準配置
序號	明細		序號	明細
1	數控系統：發那科（配手輪）		7	Z軸氮?dú)?/span>平衡系統
2	主軸同步帶傳動		8	變壓器
3	主軸油冷系統帶油冷機		9	三色燈
4	自動潤滑系統		10	清潔
5	外冷系統（水冷）		11	導軌防護
6	全防護		12	機床重量40噸

二、 機床主要結構特點：（機床框架圖）

1． X軸：工作臺沿固定床身導軌縱向往復運動。

X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。

導軌形式：臺灣上銀兩條55型滾柱直線導軌，每條安裝5個滑塊。

2． Y軸：銑頭溜板沿橫梁導軌往復運動。

Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：臺灣上銀2條55型滾柱直線導軌。

3． Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌，主軸箱導軌采用先高頻淬火后磨床精磨加工工序。

4.銑頭：主銑頭采用18.5KW發那科原廠主軸電機，轉速可達6000轉。

5、大件：機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。

．培訓和售后技術服務：

1．我公司具備可靠的供貨實力，有強大的技術實力及技術服務能力，能在24小時內響應買方的技術支持要求，及時為用戶解決使用中出現的工藝技術及機床維修問題。

2．供方免費對需方設備機械、電氣及機械技術人員、操作人員進行技術培訓（可與設備預驗收同時進行）。

3．供方負責設備的安裝、調試，并在需方現場對操作、維修人員進行培訓直至設備進行正常工作狀態。

4．機床保修期為一年，保修期從最終驗收簽字起計算。在質保期內因產品質量問題而造成設備或部件損壞供方無償檢修或更換；質保期后，供方承擔終身服務并提供有償備件及技術服務。
