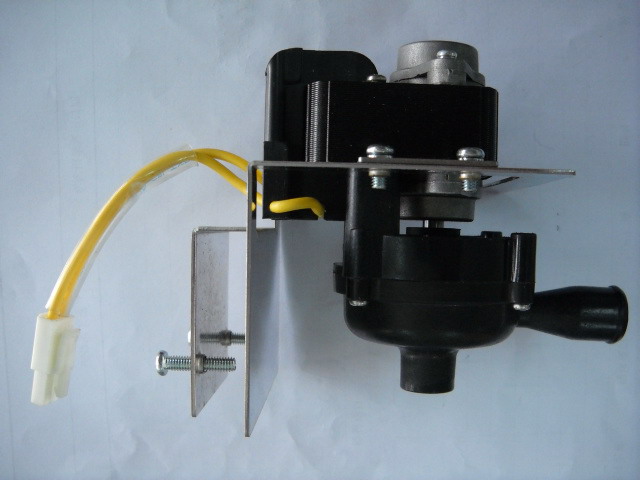

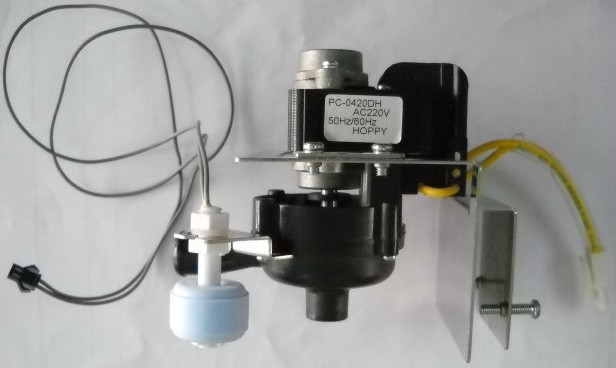

臺灣合璧冷凝水提升泵PC1220DH

PC1220D/PC1220DH型

電壓：AC220V，50Hz

輸入功率：12.5W

極限揚程：1.4m，使用揚程：1.2m

排水量：400CC/min(揚程為零時取得)

出水配管：?17mm

適合空調：各種風機盤管，各種嵌入式空調系統

外型尺寸：95*80*70mm

特點：

1，排水，低噪音，低振動

2，安裝容易，多種固定方式可選

3，體積小，節約安裝空間

4，PC1220DH多了一個H型固定支架，可選配安裝液位開關

PC1220D/PC1220DH型

1.機種名

PC-1220D/PC-1220DH

2.定格

電壓: AC220～240V±10% 50/60Hz

功率(空轉不排水): 10W(50Hz)/8.5W(60Hz)

3. 材質

3.1 馬達總成

3.1.1 幫浦本體 PBT(G30%) 黑色 UL94V-0

3.1.2 葉片 PBT(G30%) 黑色 UL94V-0

3.1.3 固定基座 PBT(G30%) 黑色 UL94V-0

3.1.4 彈簧墊圈 SUS

3.1.5 自攻螺絲 SUS φ 3

3.1.7 檔水板 NBR 黑色

3.1.8 O型環 NBR 黑色

3.1.9 自攻螺絲 SUS

3.1.10 標紙 PE

3.1.11 馬達規(單相2極，隱蔽式馬達)

(內含145℃溫度保險絲)

3.2 電源接線 AWG18 UL1015 黃色

3.3 馬達支持架 SUS304 t1.5

3.4 調節管 PVC

4.使用條件

4.1 使用溫度范圍 0℃～45℃,不可有結冰現象

4.2 使用濕度范圍 95%RH以下

4.3 保存溫度范圍 -20℃～70℃

4.4 保存濕度范圍 90%RH以下

4.5 定格時間 連續

4.6 液體溫度 0℃～35℃,不可有結冰現象

5.性能

5.1 構造、外觀

(1) 外觀、尺寸如附圖

(2) 無龜裂、傷痕或油污附著

5.2 絕緣電阻 DC500V/100MΩ 以上

5.3 耐電壓 AC1500V/1分鐘 AC1800V/1秒鐘

5.4 電流值測定 揚程1120mm，水位10mm，在定格電壓下運轉下

230V/60Hz:95mA以下

230V/50Hz:115mA以下

5.5 功率值測定 揚程1120mm，水位10mm，在定格電壓下運轉下

230V/60Hz:13.0W以下

230V/50Hz:14.0W以下

5.6 溫度上升 定格電壓下連轉，馬達線圈在溫度平衡時，以電阻法測定

(馬達線圈) 其溫升于75K以下。

5.7 溫度上升 定格電壓x110%下連轉，馬達線圈在溫度平衡時，以電阻法

   (馬達拘束) 測定其溫升于120K以下，絕緣電阻為10MΩ 以上且無發煙，燒損現象。

5.8 流量 揚程1120mm，水位10mm，定格電壓下連轉時排水量于400cc/min以上。

5.9 水位測定 揚程1120mm，定格電壓下連轉，其水位在6mm之內時須將水排出。

5.10 耐久性 揚程1120mm，水位10mm，定格電壓下連轉經15000小時后排水量于320cc/min以上，且外觀無異常。

5.11 耐沖擊 沖擊加速度40G于X,Y,Z方向各1次后各部無異常，且排水泵之性能無異常。

5.12 電線拉伸強度 29.42N(3kgf)/1分鐘

5.13 噪音測試 空運轉時，排水泵于穩定時噪音計A刻度值之測定值為35db以下(測定位置于馬達上方1M)

5.14 耐濕性 將幫浦放置在溫度40±5℃、濕度95%之恒溫槽內96小時后置于常溫1小時，外觀無異常、并滿足絕緣電阻，耐電壓及排水量特性。

5.15 耐熱性 將幫浦放置在80±5℃之恒溫槽96小時之后置于常溫1小時，其外觀無異常、并滿足絕緣電阻，耐電壓及排水量特性。

5.16 耐寒性 將幫浦放置在-30±5℃之恒溫槽168小時之后置于常溫1小時，其外觀無異常、并滿足絕緣電阻，耐電壓及排水量特性。

5.17 冷熱沖擊 將幫浦放置恒溫槽中、以-30±5℃/2小時、80±5℃/2小時為一循環，10循環后置于常溫1小時外觀無異常、并滿足絕緣電阻，耐電壓及排水量特性。

5.18 耐振動性 全振幅為2mm，振動數33.3Hz，振動方向?yàn)?span lang="EN-US">X,Y,Z軸，振動時間2小時后，其外觀無異常、并滿足絕緣電阻，耐電壓及排水量特性。

5.檢查項目

5.1 絕緣電阻

5.2 耐電壓

5.3 極限揚程

5.4 定格電流

5.5 定格消耗電力

5.6 液位確認

5.7 有無異常振動

5.8 有無異常噪音

5.9 外觀

7.其它
