本方案著重解決施工人員/車輛進出的自動化識別，替代“人工翻牌進洞”及車輛的管理。并綜合隧道管理各項資源，在保證既定的系統功能正常應用的前提下，利用技術對系統進行整合利用，包含人車輛進出定位管理、人車通道（門禁）系統、LED大屏顯示、視頻監控系統等。限度的利用資源將隧道工作、管理提升到更搞水平的管理平臺上。

2.3 設計原則

總體設計原則

總體以客戶的需求為基本原則，并充分結合現有成熟完善的技術進行設計。

隧道安全管理系統是一個涉及視頻監控技術、傳感技術、LED顯示技術、射頻識別技術等多方面領域的技術，因此總體方案設計必須具有可靠性、安全性、性、靈活擴充性、經濟實用性、操作和維護的方便性，更要具有前瞻性的建設全局統一管理的平臺。

在規劃設計過程中，系統設計以保障安全生產、提高企業效率，提升企業管理品質為目標，以高質量服務管理者和使用者為基本原則和設計思路。

硬件設計原則

系統的硬件設計和選型應該遵循如下原則：

性：系統硬件應具有性,避免短期內因技術陳舊造成整個系統性能不高或者過早淘汰。

可靠性：在充分考慮性的同時,硬件系統應立足于用戶對整個系統的具體需求，應優先選擇、適用、成熟的技術，限度地發揮投資效益。

開放性：計算機網絡選擇和相關產品的選擇要以性和適用性為基礎,同時考慮兼容性。

擴充性：系統數據采集設備采用模塊化結構和總線通信方式，在系統規模擴展時，不需較大的改造，增加相應的模塊即可。

軟件設計原則

系統的軟件設計和選型應該遵循如下原則：

可靠性和安全性：系統軟件應具有很高的可靠性和安全性。

易用性：系統軟件應操作方便,采用中文圖形界面。

標準化：系統軟件應符合國家、行業標準以及,便于多次升級和支持新硬件產品。

可擴充性：系統軟件應具有可擴充性。采用面向?qū)ο蟮慕Y(jié)構設計，具有一定的靈活性、可操作性和可擴展性。在今后業務發生變化時，模塊的增加和對模塊的修改不應對其他模塊產生影響。

為確保整個工程的質量，總體方案設計原則需要達到上述可靠性、安全性、性、靈活擴充性、經濟實用性、操作和維護的方便性的高度統一。

2.4 系統組成結構

2.4.1 系統組成

隧道綜合應用系統主要有人員考勤定位管理系統、人員/車輛門禁系統、LED顯示系統、視頻監控系統、氣測系統以及通訊系統組成。

2.4.2 系統應用總體平臺架構

◇  以本地系統為基礎，實現各功能模塊數據通信；

◇　可實時查詢當前隧道的相關安全信息；

◇ 采用包括前端工點監控、中間通訊層、后臺調度監控的三層體系架構

◇ 前端工點監控（人員進出定位管理系統、視頻監控、車輛門禁管理）以及后臺調度采用B/S應用架構。

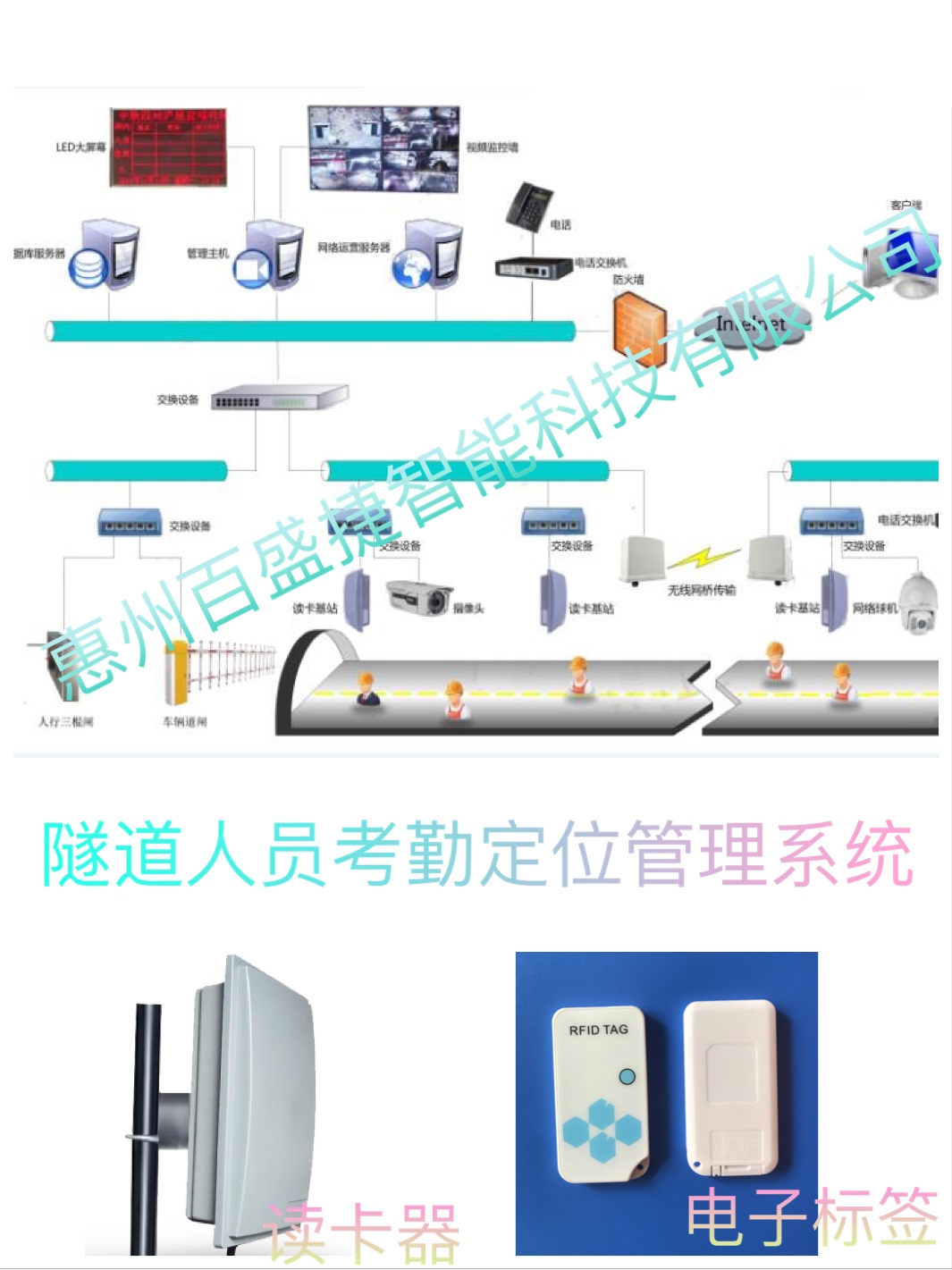

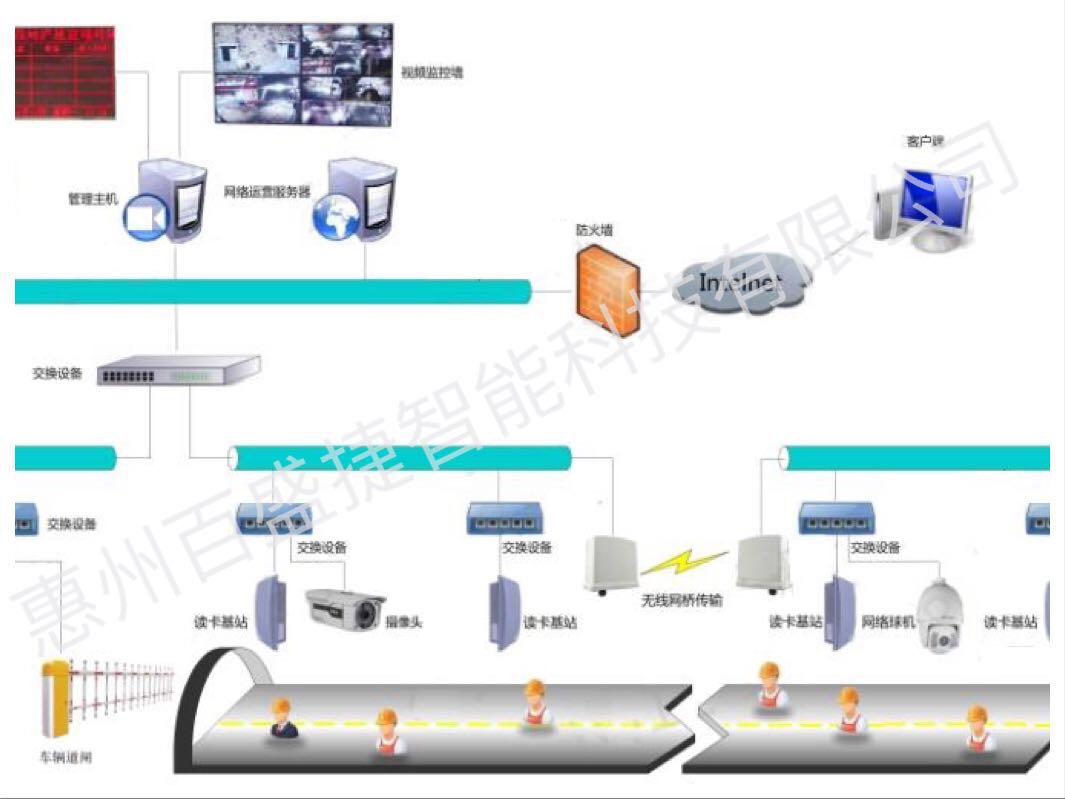

2.4.3 系統網絡結構拓?fù)鋱D

2.4.4 人車輛進出定位系統

人員進出管理系統可分為人員進出考勤管理、人員定位信息管理以。主要有監控主機、讀卡、人員識別卡、傳輸數據接口轉換器等。

監控主機（現場服務器）：獨立計算機，負責整個系統設備及人員檢測數據的管理、通訊、統計存儲以及屏幕顯示、查詢打印、畫面編輯、網絡通訊等任務。

讀卡（讀卡器）：實時采集接收人員卡的信息，并及時通過通信線路實時反饋到系統當中?？梢苑譃槎ㄎ缓妥R(shí)別。

人員識別卡：編程有*的識別碼，僅提供給讀卡去識別，一般在安全帽上安裝或是身上佩戴，健康認證，安全可靠

傳輸數據接口轉換器：包括一些信號轉換器，主要實現對信號的轉換以便系統更好的接收處理數據

考勤系統：在每個施工隧道內裝2臺讀卡器。1臺讀卡器裝在隧道洞口的入口處，另一臺讀卡器裝在洞口往里200米處，根據讀卡器讀到卡的先后順序來判斷施工人員的進出情況，施工人員何時進、何時出、洞內有多少作業人員都能反映到系統軟件中，并體現到大屏幕上，使考勤情況一目了然。施工人員將該系統考勤卡佩戴在安全帽內側，無須主動刷卡便能實現自動考勤，方便省力、準確度高。

定位系統：在每個施工隧道二襯臺車上安裝1臺讀卡器，主要是負責臺車附近工作人員的定位功能，洞內定位隨臺車作業實時進行識別定位。施工人員只要將該系統考勤卡佩戴在安全帽內側，無須主動刷卡，在讀卡器的有效識別范圍內，根據識別到的人員標識卡的情況對施工人員進行區域定位識別管理，使管理人員在監控室就能及時掌握施工現場的具體情況。

2.4.5車輛通道（門禁）系統

車輛門禁通道系統主要利用道閘系統來實現，當有車輛出入時，工作人員只要按一個遙控器，道閘就可以自動抬起或降落．

道閘：主要安裝在入口處，對車輛進出限制作用，對于可通行車輛，道閘自動開啟，放行車輛進出。

長　　度：1 ～ 5米
升降時間：3 ～ 6秒
工作原理：渦輪傳動一體機
通訊協議：RS485接口或地感檢測保護裝置
箱體尺寸：340×280×970mm
工作電源：AC220V/150W
機身凈重：55kg
適用溫度：-40℃ ～ +85℃

通道閘機：主要安裝在入口處，對人員進出限制作用，進入人員必須有卡才能進入。要求不同，可選用三棍閘或翼閘.

2.4.6 LED同步顯示系統

將LED大屏幕安裝在施工入口附近，靠近門房或是值班室為佳，用于實時顯示地鐵施工人員的信息，使管理化，透明化。顯示的內容包括：標簽號，姓名，時間，總?cè)藬?shù)等，使及監管人員不用下到隧道下面去，也不必查看監控室電腦就能及時了解隧道內施工人員情況。有了該LED大屏幕顯示系統不僅可以使洞內各區域內施工人員信息形象、直觀、一目了然的體現出來。而且，在開現場會時，也可以在大屏幕上顯示各種歡迎標語、宣傳標語；在平時可以通過大屏幕提示施工人員注意施工安全，在有高溫、霜凍等惡劣天氣時可以及時進行溫馨提示。這些都能充分體現隧道施工項目部管理上的人性化、現代化、科學化。
