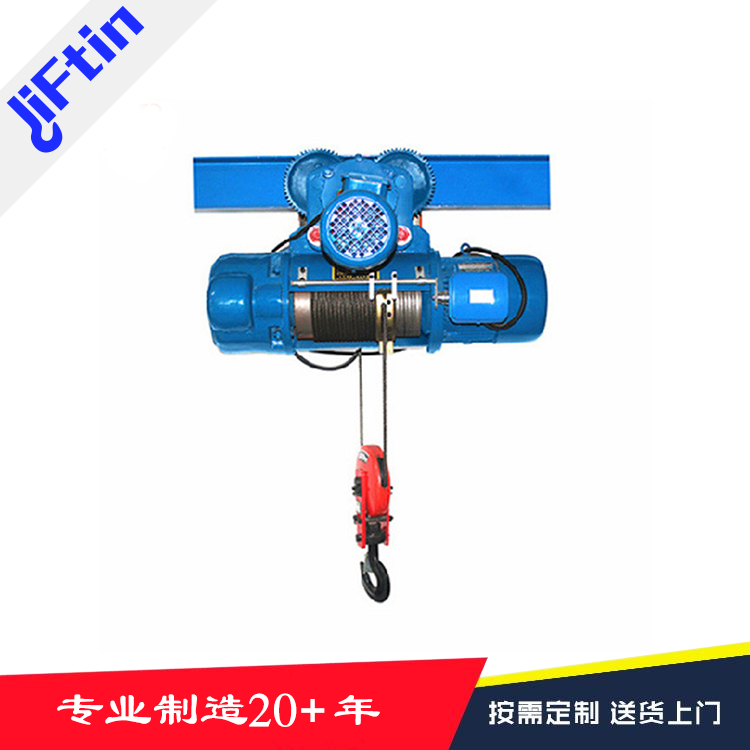

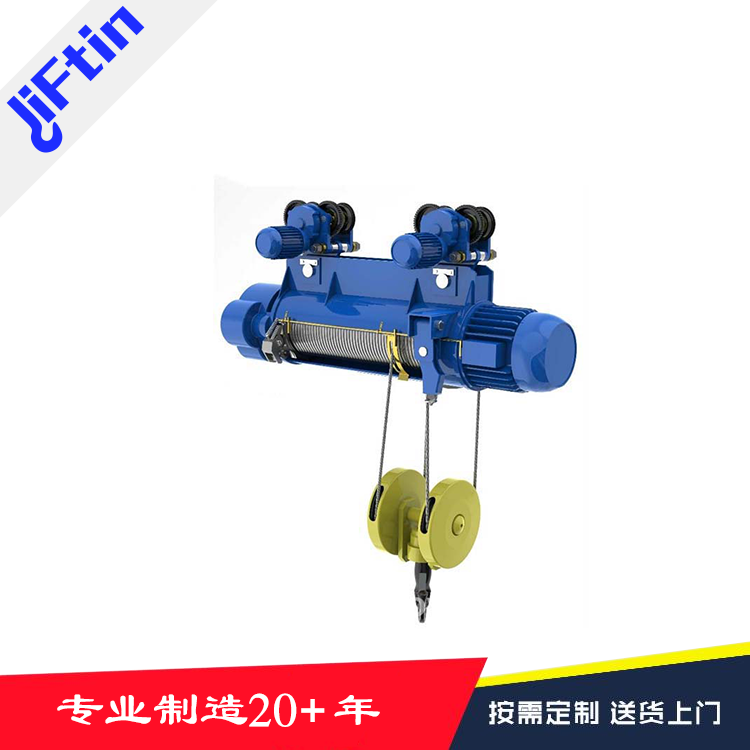

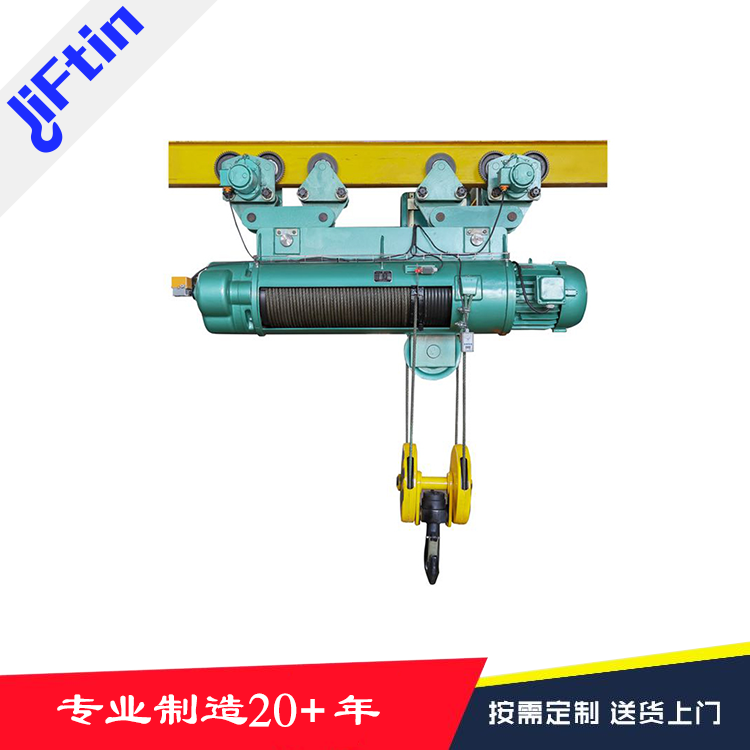

鋼絲繩電動葫蘆是一種起重設備，鋼絲繩電動葫蘆具有結構緊湊，重量輕，體積小，零部件通用性強，操作方便等優點，它既可以單獨安裝在工字鋼上，也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。電機一般使用的是錐型電機，停止后自動鎖死抱閘，與其配套的鋼絲繩包括磷化涂層鋼絲繩、鍍鋅鋼絲繩和光面鋼絲繩。

鋼絲繩電動葫蘆主要用于各種提升、牽移、裝卸重物，油罐倒裝焊接，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。

參數型號

鋼絲繩電動葫蘆的噸位有0.5T/1T/2T/3T/5T/10T/16T/20T，它的標配鋼絲繩米數，6M/9M/12M/18M/24M/30M。它還分為CD1（單速型）和MD1（雙速型），

下面為鋼絲繩電動葫蘆的運行速度：

0.5T-5T 10T 16T-20T

單速：8M/MIN 單速：7M/MIN 單速：3.5M/MIN

雙速：8M/MIN，0.8M/MIN，雙速：7M/MIN，0.7M/MIN 雙速： 3.5M/MIN，0.35M/MIN

結構特點

鋼絲繩電動葫蘆的組成部分有：電機、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。

(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置, 寬度方面尺寸大, 結構笨重, 機械效率低, 加工較困難。已沒有廠家生產這種結構型式的產品了。

(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大, 分組性, 制造與裝配復雜。軌道轉彎半徑大。

(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小， 結構緊湊。其主要缺點為電機散熱條件差， 分組性差，檢查、安裝、維護電機不便，供電裝置復雜。

(4)電機裝在卷筒外面的電動葫蘆，其優點為為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為：長度尺寸大。

組成部件

鋼絲繩電動葫蘆組成的部分大致可分為：

1.減速器 2.卷筒裝置 3.起升電機 4.電動小車 5.錐形制動器 6.調整螺母 7.導繩器 8.聯軸器 9.吊鉤裝置 10.控制按鈕 11.空心軸12.箱體 13.密封圈 14.09齒輪 15.06齒輪軸 16.05齒輪軸 17.04齒輪軸 18.球軸承 19.滾針軸承 20.箱蓋 21.透氣塞 22.重錘限位器

其中各部分的作用及功能如下：

減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。

控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。

鋼絲繩：是采用型起重鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。

按鈕開關：采用手操式，輕巧靈便，分有線操縱和無線遙控兩種方式。

日常維修

在日常檢查、月檢、年檢中，凡不符合要求的均應立即維修，調整或更換零部件。維修應做到以下要求：

1、維修時更換件應與原件材料、性能相同；

2、結構件需焊修時，所用的材料、焊條及焊接質量等均應符合原結構件的質量標準；

3、電動葫蘆處于工作狀態時，不予進行保養和維護。
