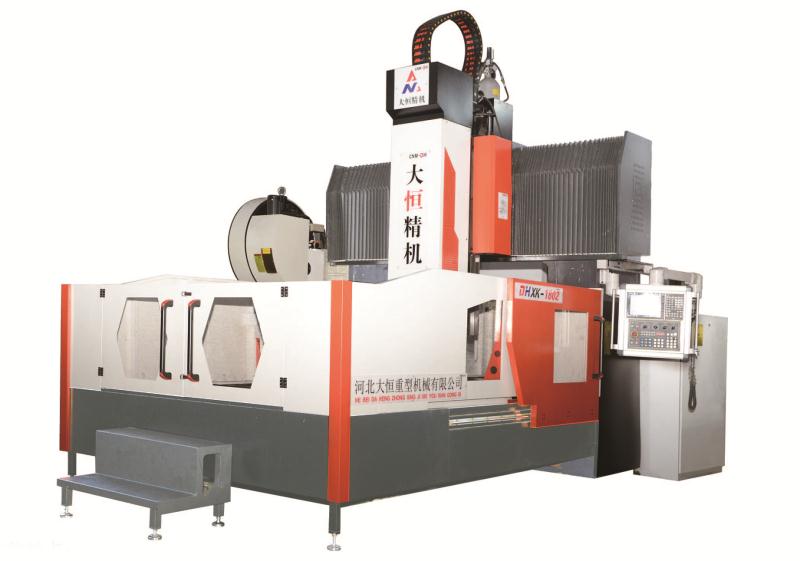

大型數控龍門銑床河北大恒*品牌全方位服務 精科大恒大型數控龍門銑床
[數控龍門銑床]
滄州市大型數控龍門銑床廠家
[數控龍門銑床]
郵箱：
手機：
- 品牌： 精科大恒
- 型號： DHXK1802
- 售后服務： 終身維修
- 數控機床分類： 數控銑床
- 主電機功率： 22KW
- 運動方式： 點位直線控制
- 加工尺寸范圍： 2000*1500
- 主軸轉速范圍： 6000rpm
- 刀具數量： 24
- 控制方式： 半閉環控制
- 控制系統： 三菱
- 布局形式： 立式
- 動力類型： 氣動
- 用途： 金屬切削
- 適用行業： 通用
一、 產品簡介：
DHXK1802數控龍門銑床的結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5kW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。數控龍門銑床配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的加工效率。更多龍門銑床詳情，請登錄大恒官方網站：www.hbdhmc.com www.dhjczg.com
二．主要技術參數和配置清單如下：
| 序號 | 名稱 | 品牌 | 備注 |
| 1 | 排屑機 | 滄州鹽山 | 雙螺旋+提升機+集屑小車 |
| 2 | 鑄件毛坯 | HT250 | 經兩次回火處理 |
| 3 | 進給電機 | 發那科β電機 | X、Z軸扭矩36NM，Y軸22NM帶抱閘。 |
| 4 | 主軸電機 | 發那科β | 18.5千瓦 |
| 5 | 系統 | 發那科oimf | 可銑、鏜、鉆、擴、鉸等功能 |
| 6 | 防護罩 | 滄州鹽山 | 工作臺不銹鐵和橫梁風琴式防護，機床全防護。 |
| 7 | 絲杠 | 日本THK研磨絲桿 | X、Y、Z軸5010 C3級 |
| 8 | 軸承 | NSK | 等級P4 |
| 9 | 貼塑 | MSK | 臺灣 |
| 10 | 限位 | 編碼器 | 臺灣 |
| 11 | 電器柜加安裝 | 滄州鹽山 | 操作面板分開 |
| 12 | 鑄件粗加工 | 大恒 | 二次回火 |
| 13 | 主軸箱導軌磨淬火 | 大恒 | 淬火硬度HRC48以上。 |
| 14 | 裝配 | 大恒 | 裝配溫度10攝氏度以上 |
| 15 | 潤滑泵 | 億安 | 帶分油泵 |
| 16 | 墊鐵和螺栓 | 大恒 | 每臺一套 |
| 17 | 主軸 | 健椿 | BT50，外徑190 |
| 18 | 氣動元件 | SMC |
|
| 19 | 同步帶輪 | 鹽山 |
|
| 20 | 安裝調試 | 大恒 |
|
| 21 | 平衡配重 | 無錫德月 | 氮?dú)?/span> |
| 22 | 機床結構圖 | 大恒 | 提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖 |
| 序號 | 項目 | 主要參數 | |
| 1 | X軸行程 | mm | 2200 |
| 2 | Y軸行程 | mm | 1800 |
| 3 | Z軸行程 | mm | 800 |
| 4 | 龍門跨距 | mm | 1800 |
| 5 | 主軸端面至工作臺距離 | mm | 150-950 |
| 6 | 工作臺面積（寬*長） | mm | 1500*2000 |
| 7 | 承重 | T | 6 |
| 8 | T型槽數量 | No. | 9 |
| 9 | T型槽尺寸/間距 | mm | 22/160 |
| 10 | 進給驅動方式 |
| 聯軸器直連 |
| 11 | 主軸轉速 | rpm | 6000 |
| 12 | 主電機功率 | kW | 18.5KW |
| 13 | 主軸扭矩 | N.m | 143 |
| 14 | 主軸錐度及規格 |
| ISO7:24NO50 |
| 15 | 拉刀方式 |
| 自動 |
| 16 | 主軸直徑 | mm | 190 |
| 17 | X、Y、Z快移速度 | m/min | 10/10/7 |
| 18 | X、Y、Z伺服電機功率 | kW | 3/3/3 |
| 19 | X、Y、Z伺服電機扭矩 | N.m | 36/22/36 |
| 20 | X、Y、Z伺服電機轉速 | rpm | 3000 |
| 21 | X、Y、Z軸絲杠直徑 | mm | Φ50/Φ50/Φ50 |
| 22 | 進給速度 | mm/min | 6000 |
| 23 | 最小步進當量 | mm | 0.001 |
| 標準配置 | |||
| 序號 | 明細 | 序號 | 明細 |
| 1 | 數控系統：發那科（配手輪） | 6 | Z軸氮?dú)?/span>平衡系統 |
| 2 | 主軸皮帶輪傳動 | 7 | 變壓器 |
| 3 | 主軸油冷系統帶油冷機 | 8 | 三色燈 |
| 4 | 自動潤滑系統 | 9 | 清潔 |
| 5 | 外冷系統（水冷） | 10 | 導軌防護 |
二、 機床主要結構特點：（機床框架圖）
1． X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。
導軌形式：臺灣上銀兩條55型滾柱直線導軌，每條安裝3個滑塊。
2． Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：臺灣上銀2條55型滾柱直線導軌。
3、Z軸：銑頭滑枕沿溜板導軌垂直往復經給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌形式：T型滑枕。
4、銑頭：主銑頭采用18.5KW發那科原廠電機,轉速可達6000轉。
5、大件：機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。
機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性
培訓和售后技術服務：
1． 我公司具備可靠的供貨實力，有強大的技術實力及技術服務能力，能在24小時內響應買方的技術支持要求，及時為用戶解決使用中出現的工藝技術及機床維修問題。
2． 供方免費對需方設備機械、電氣及機械技術人員、操作人員進行技術培訓（可與設備預驗收同時進行）。
3． 供方負責設備的安裝、調試，并在需方現場對操作、維修人員進行培訓直至設備進行正常工作狀態。
4． 機床保修期為一年，保修期從最終驗收簽字起計算。在質保期內因產品質量問題而造成設備或部件損壞供方無償檢修或更換；質保期后，供方承擔終身服務并提供有償備件及技術服務。
