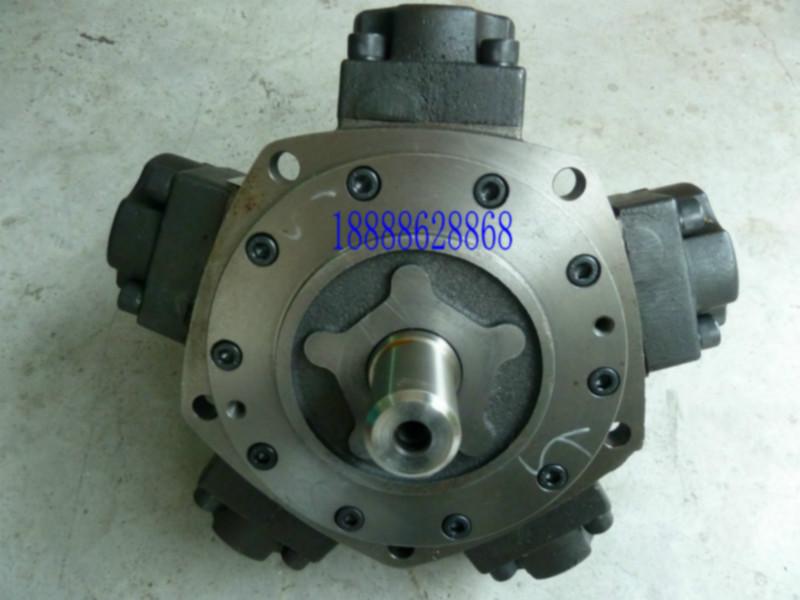

供應NHM16-1400五星馬達/哪里 供應NHM16-1400五星馬達/NHM16-1400五星馬達哪里好

一．馬達的結構特點：

1 采用偏心軸及較激振頻率的五活塞結構，具有低噪音的特點；

2 啟動扭矩大，低速穩定性好，能在很的速度下平穩運轉；

3 技術的平面補償配油盤，可靠性好，泄漏少；柱塞體與柱塞套采用密封環密封，因而具有很的容積效率；

4 曲軸與連桿間由滾柱支承，因而具有很的機械效率；

5 旋轉方向可逆，輸出軸允許承受一定的徑向和軸向外力；

6 具有較的功率質量比，體積重量相對較小。

二.結構原理：

1. 通壓力油的柱塞缸受液壓力的作用，在柱塞體上產生推力P。該推力通過連桿作用在曲軸中心，使輸出軸旋轉，同時配油盤隨著一起轉動，當柱塞體所在位置到達下死點時，柱塞缸便由配油盤接通回油口，柱塞便被曲軸往上推。此時，做功后的液壓油通過配油盤返回油箱。各柱塞體依次接通高低壓力油，各柱塞體對輸出軸中心所產生的驅動力矩同向相加，使馬達輸出軸獲得連續而平穩的回轉扭矩。當改變油流方向時，便可改變馬達的旋轉方向。如將配油盤轉180°裝配也可以實現馬達的反轉。

三.設計中用到的幾個計算公式：

1．液壓馬達的實際輸出扭矩：M=0.159（P1-P2）q·ηm（N.m）

式中：P1、P2-------------------------------------分別為液壓馬達的入口和出口壓力（MPa）

q-----------------------------------------液壓馬達的排量（ml/r）

ηm---------------------------------------液壓馬達機械效率

2．液壓馬達輸出功率

N=M·n /9550·ηm·ηv（kW） N= Q（P1-P2）/60000·ηm·ηv（kW）

式中：n---------------------------------------------液壓馬達轉速（r/min）

Q---------------------------------------------輸入液壓馬達的流量（ml/min）

ηv--------------------------------------------液壓馬達容積效率

3．液壓馬達的轉速：

n= Q/ q ·ηv（r/min）

四.使用說明及注意事項：

JMDG.系列液壓馬達屬精密液壓元件，用戶在使用時必須按其使用方法和操作規程正確操作，并及時進行維護保養。

1 安裝前應檢查馬達是否受損壞，輸出軸是否靈活，如馬達存放時間過長，應先將馬達內存油排凈沖洗，以防內部各運動副出現粘卡現象。嚴格保證聯接油口的清潔度，不允許有任何固體異物進入。

2 液壓馬達可以任意安裝，但安裝支架必須有足夠的剛性；液壓馬達與負載應采用同軸聯接，保證兩者配合良好，不允許敲擊輸出軸；輸出軸可承受一定的軸向和徑向力，但避免，否則會縮短使用壽命。

3 泄油口的油管應單獨接入油箱，保證管道暢通，并應保證泄油口在軸的水平線以上。其泄油管的水位置應高于馬達殼體水平位置，以防止馬達殼體內的油液排空；液壓馬達殼體內的壓力不應超過0.1Mpa，當馬達殼體內壓力超過0.1Mpa 時應向本公司聯系洽談。

4 啟動前液壓馬達殼體內應注滿液壓油，供油管路的溢流閥壓力調到值，運轉后逐漸調到所需壓力。
