EV-1型心腦電圖機檢定儀----福建計量科研院

EV-1型心腦電圖機檢定儀福建計量科研院

產品介紹

EV-1 型心腦電圖機檢定儀采用 ARM 處理器和 DDS（直接數字頻率合成器）技術，不僅可以

產生標準的方波、正弦波、三角波、ECG 仿真信號等常用波形，還支持輸出病態異常心電信號，

以及輸出由用戶自定義的任意波形。檢定校準方式分為手動檢定和自動檢定，而且檢定方案可由

用戶自行制定。

適用范圍

·符合各種心電、腦電圖機的計量檢定規程和校準規范：

·JG543-2008 心電圖機

·JJG1041-2008 數字心電圖機

·JJG760-2003 心電監護儀

·JJG1042-2008 動態（可移動）心電圖機

·JJG1043-2008 腦電圖機

·JJG954-2000 數字腦電圖儀及腦電地形圖儀

·JJF1149-2006 心臟除顫器和心臟除顫監護儀（監護部分）

·符合心、腦電圖機檢定儀的國家計量檢定規程：

·JJG749-2007 心、腦電圖機檢定儀

·JJG1016-2006 心電監護儀檢定儀

主要性能特點

The main technical indicators

·輸出標準的方波、正弦波、三角波、模擬心電波形、ECG 仿真信號、HR 心率信號、監護儀心率

信號和起搏脈沖信號等常用波形。

·輸出病態異常心電信號，用戶也可自行制定各種任意波形。

·輸出的 ECG 仿真信號、各種異常心電信號及其它任意波形信號的幅度和頻率連續可調。

·內置各種標準檢定方案，依據檢定規程的各項要求自動切換波形的種類、幅度、頻率、導聯連

接等，還支持用戶自行制定檢定方案。

·采用 7 寸彩色液晶觸摸屏，配合數字按鍵使得整個檢定過程更加直觀、便捷。

·采用直插和按扣聯接的萬-能心電接頭，方便與各種心電圖機和監護儀連接。

·檢定所需的導聯切換、皮膚阻抗、極化電壓、衰減器及各種附加電路按規程自動切換無須手動

操作

主要技術指標

·信號幅度（峰峰值）

幅度范圍: 1 μV ～30V。

允許誤差：8μ V ～50μ V ，±10%；50μV ～80μ V，±1% ；80μ V ～30V，±0.5%

·方波

周期范圍：1ｍｓ～50ｓ，允許誤差:±0.2%

·正弦波

頻率范圍：20mHz ～1000Hz，允許誤差：±0.2%

失真度： <1%

·三角波

周期范圍：1ms～50s ，允許誤差：±0.1%

·微分信號

頻率 1Hz ，允許誤差：±0.1%

·標準心率信號 1（三角脈沖波，正負 2 種極性）

心率范圍：10～500 次／分鐘，允許誤差：±0.5%

·標準心率信號 2（仿真 ECG，數字心電圖機)

心率范圍：20～300 次／分鐘，允許誤差：±0.5%

·起搏信號（正弦波與方波脈沖迭加信號）

幅度范圍：±0.5% ，頻率允許誤差：±0.1%

·極化電壓

幅度范圍：±300mV，允許誤差：±0.5%

·共模電壓

幅度范圍：10V（有效值），允許誤差：±0.5%頻率范圍：50Hz，允許誤差：±0.1%

·腦電用外接平衡衰減器衰減比：1/1000，允許誤差：±0.3%

·模擬皮膚阻抗51kΩ電阻與 47nF 電容并聯允許誤差：電阻小于±2%，電容小于±10%

·輸入阻抗串接阻抗620kΩ電阻與 4.7nF 電容并聯電阻小于±2%，電容小于±10%

·輸入電流串接電阻10kΩ電阻，電阻允許誤差：小于±2%。

友好的用戶界面

檢定儀采用 7 寸觸摸屏液晶，并配合全數字按鍵，方便用戶操作

自動檢定界面（檢定方案）

系統預設了各種檢定方案（也可自行設定），用戶只需要點擊“下一步”就可完成檢定，

檢定儀按照預設的方案自動設置信號種類、幅值、頻率、導聯、測試電路等參數。

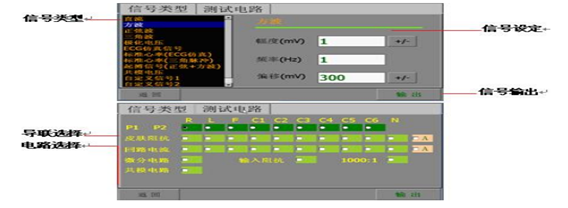

手動檢定界面

手動方式提供給用戶一個靈活的操作方式，用戶自行選擇信號種類（也可自定義任意波信號），設置信號幅值、頻率、導聯選擇、測試電路等參數即可輸出信號。
