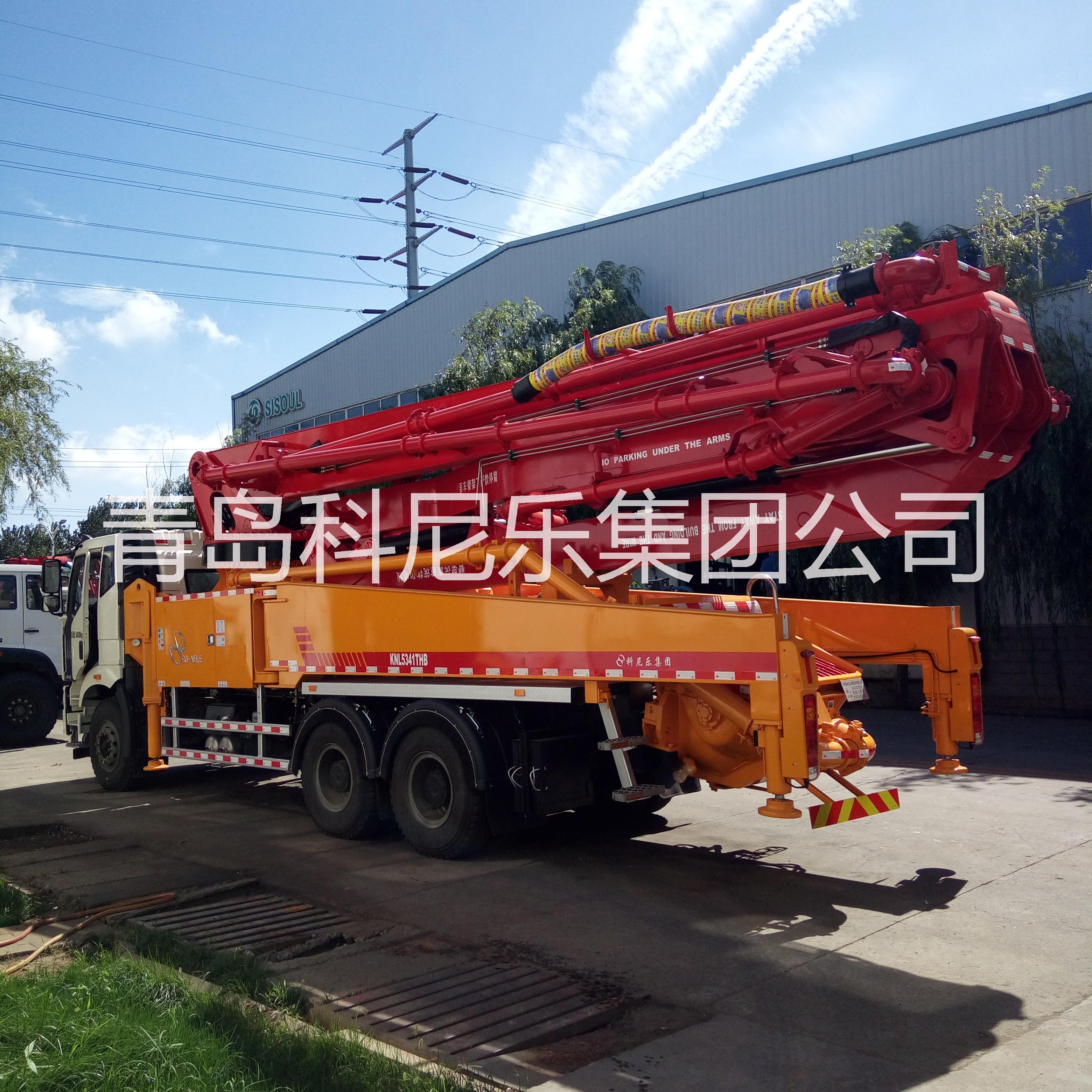

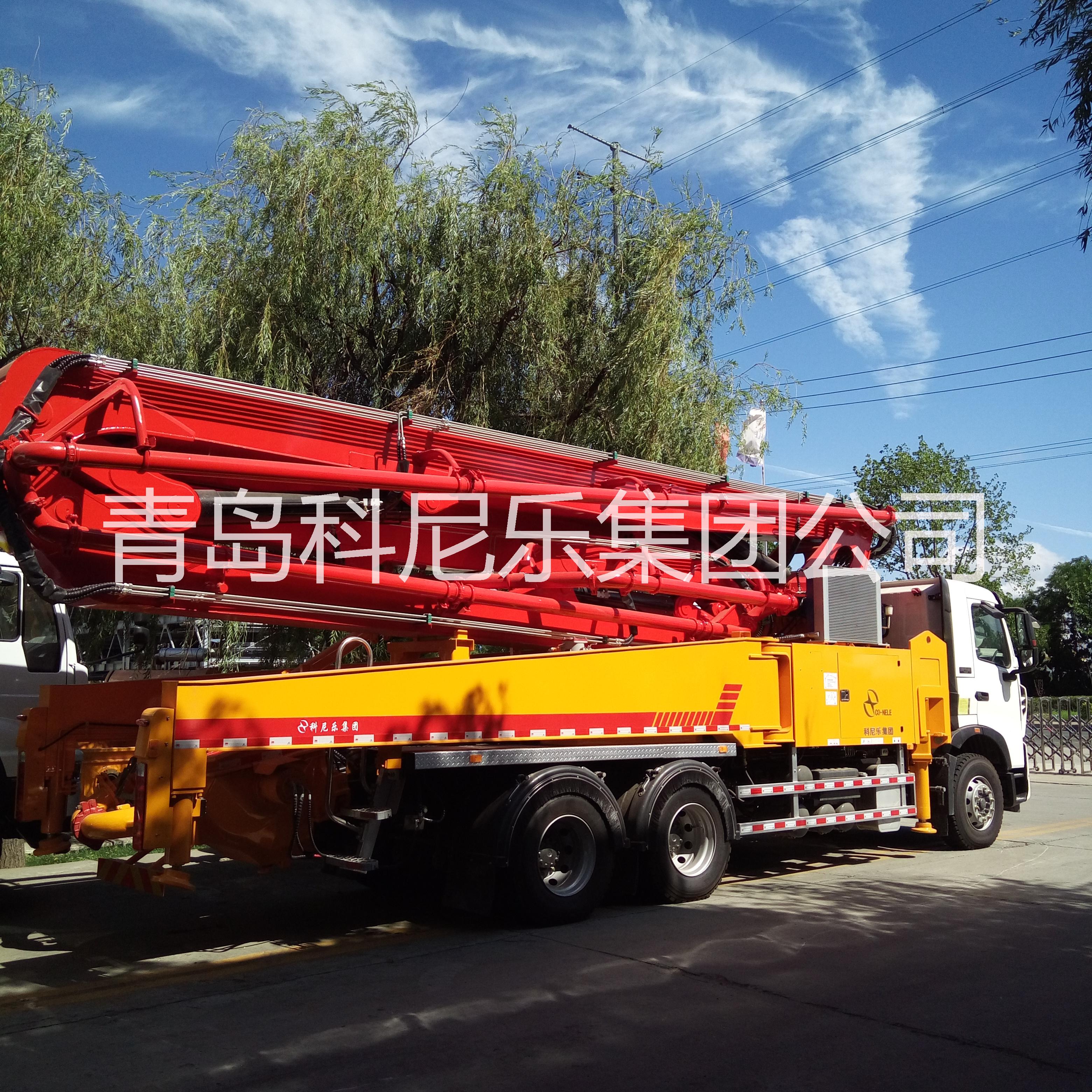

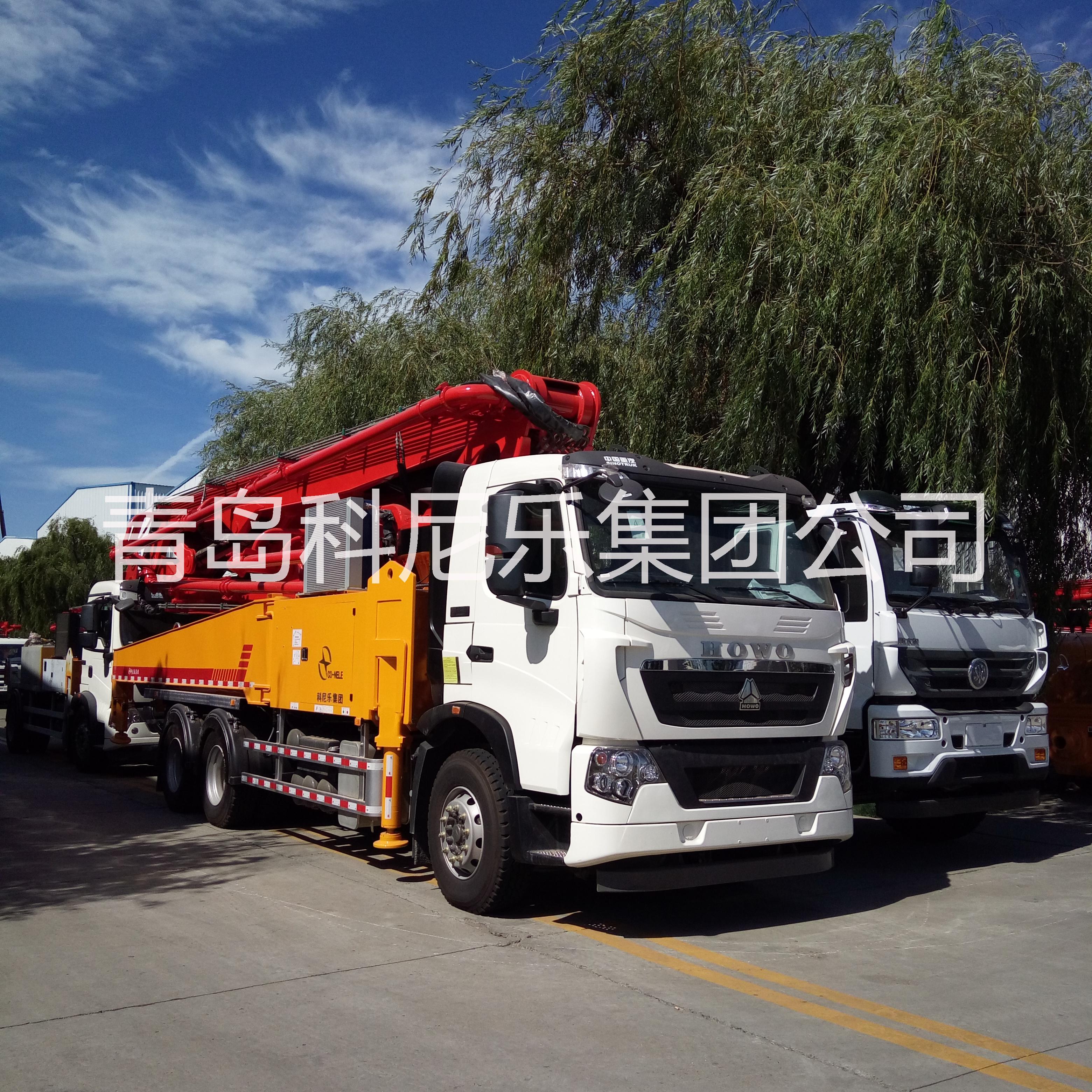

50米混凝土泵車 科尼樂集團廠家*可分期 包上牌

科尼樂集團50(49)米混凝土臂架泵車技術規格要求

一、配置參數

1. 產品型號：KNL5330THb50X-6RZ，底盤型號:    ZZ5347V524HE1/V7MB48

2.工作裝置參數

*2.1布料高度：             50m

2.2布料半徑：              46m

2.3布料深度：              39 m

2.4轉臺旋轉角度：             ± 270?

2.5混凝土排量（高壓/低壓）：        75/125m³/h

2.6混凝土出口壓力（高壓/低壓）：   10/6 MPa

2.7額定工作壓力：               32MPa

2.8理論泵送頻率（高壓/低壓）：       15/25 次/分鐘

2.9輸送缸缸徑x行程：           φ260×1800mm

2.10泵送管直徑：                125mm

2.11支腿展開寬度（前×后×縱向）：   9332×10130×9410mm

2.12臂架數量：

節臂長度：     9760 mm

第二節臂長度：     7770mm

第三節臂長度：     7538 mm

第四節臂長度：    10070mm

第五節臂長度       5805mm

第六節臂長度       4505mm

2.13液壓系統液壓泵型號與生產廠：A11VLO190/力士樂

2.14液壓系統馬達型號與生產廠：雙 減速機ZYH2.9-9000（帶雙溢流/雙平衡/剎車）/寧波中意

3. 發動機

3.1發動機型號： MC11.40-50

3.2生產制造工廠：中國重型汽車集團有限公司

3.3發動機形式：德國曼技術發動機、直列、水冷、四沖程、增壓水冷

3.4額定功率/轉速：       297kW/1600-1900rpm

3.5扭矩/轉速：         1900 N.m / 1000-1400rpm

3.6燃油消耗量：      186g/Kw.h

3.7排量：            10.518L

3.8 發動機啟動形式：電力啟動

3.9 發動機在-20℃以下啟動是否需要附加預熱裝置：不需要

*3.10 配用蓄電池型號及生產廠家：免維護蓄電池

3.11 運轉記錄功能：要求具有小時記錄儀

4. 整車性能與參數

4.1整車尺寸（長×寬×高）：      11746x2500x4000mm

4.2整備質量：         33000Kg

4.3行駛速度:

前進 ≤ 90Km/h

4.4爬坡度≥20％

4.5最小離地間隙 ≥200mm

4.6輪胎型號：12.00R20   315/80R22.5

4.7軸距：        4800（4600）+1400      mm

4.8輪距：        2022/1830          mm

4.9制動形式

行車制動形式：雙回路氣壓制動/ABS

駐車制動形式：彈簧儲能斷氣制動

4.10變速箱的形式：HW19710T

4.11前橋型號：HF7盤, 型式：整體拳式從動前軸

4.12后橋型號：MCY13Q， 型式：雙聯驅動橋,帶輪間差速鎖

4.13離合器的形式：430 拉式膜片彈簧離合器，液壓操縱氣助力

4.14燃油箱容積：          400 L

4.15駕駛室：T7H-M 中寬體低地板標準型豪華版駕駛室

5. 排放標準：國五排放

二、主要優勢：

1、Φ260輸送缸配Φ140油缸，對混凝土要求低，既能滿足低壓大排量泵送需要，也能實現高壓小排量替代車載泵需求。

2、通過有限元分析，動力學分析計算和實驗，以準確的數據支持為基礎，材料采用高強度低合金鋼板，所有的材料與焊縫均通過無損探傷，確保X型支腿和臂架結構的合理性和可靠性。

3、發動機轉速自動控制，臂架動作時轉速1100-1200rpm，泵送時轉速隨排量在1200-1500rpm之間變化，排量低轉速低，排量高轉速高，此轉速區間為發動機扭矩部分，燃油經濟。

4、主閥組采用雙泵雙回路電控高低壓切換閥塊，高低壓切換一鍵完成，不需停泵，且油路簡單，故障率低，維修方便。主油缸由主油泵供油，擺缸由齒輪泵帶蓄能器供油，泵送排量最小時可在每小時5方以內，時可達到120方以上。個別廠家由主油泵同時為主油缸及擺缸供油，無法實現小排量泵送：主泵排量極低時，S管擺動也相應變慢，無法泵送。

5、兩用同步潤滑系統，工作時由擺閥控制油驅動，不工作時可推動手動搖桿進行潤滑。循環口可為料斗內大小軸承座潤滑，同步口可為泵送活塞潤滑，可將活塞壽命提高至3萬方以上。

6、臂架采用負載敏感比例多路閥，動作速度無級調節，快慢自如，操作性能；不但可以實現遙控控制，還可以實現緊急情況下的應急手動操作；攪拌與支腿由齒輪泵供油，帶有壓力繼電器可實現攪拌自動反轉，防止較大石子卡住葉片。
