630型電線成圈機配置說明表一

        小截面電線打盤機

㈠設備組成

㈡機械主要性能

⒈φ630軸式放線架

   ⑴機械采用GS630制造完成 .

   ⑵適用放線盤規格400-630mm.

   ⑶放線張力控制：彈簧控制

   ⑷繞線導線輪外徑：250mm(鋁合金制上四下三)

   (5)剎車方式:摩擦式聯動剎車

   (6)升盤方式:杠桿式上

電線成圈機 電線電纜成圈機 自動成圈機 電線自動成圈機 電纜成圈機 全自動電線成圈機 打圈機廠家

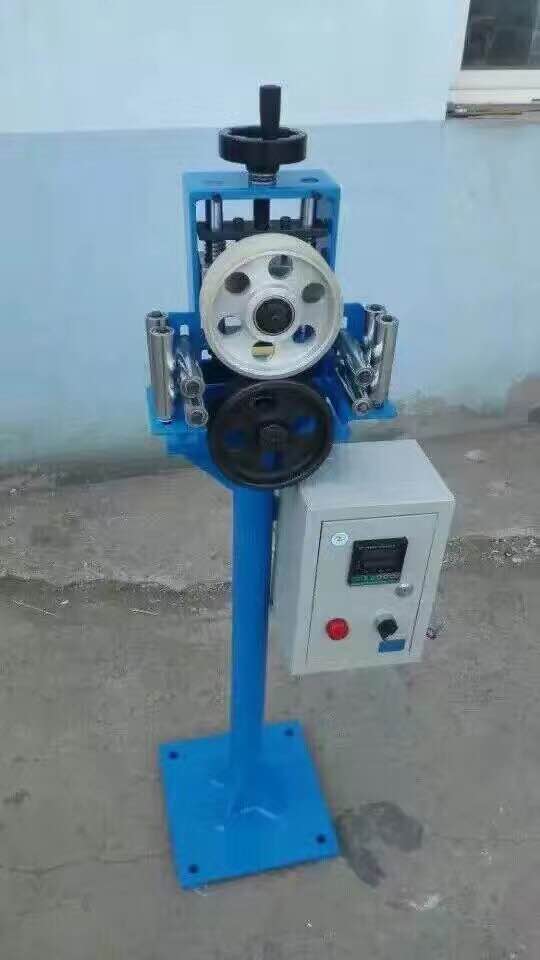

⒉．高精密計米器

   ⑴計米壓輪（包膠）采用單向軸承線標只能前進不能后退

   ⑵線速500/MIN（米/分鐘）

   ⑶測量精度：0.1﹪（千分之一）

   ⑷感應方式：電感式感應

   ⑸智能計米器：計米系數可調，方便修正誤差

電線成圈機 電線電纜成圈機 自動成圈機 電線自動成圈機 電纜成圈機 全自動電線成圈機 打圈機廠家

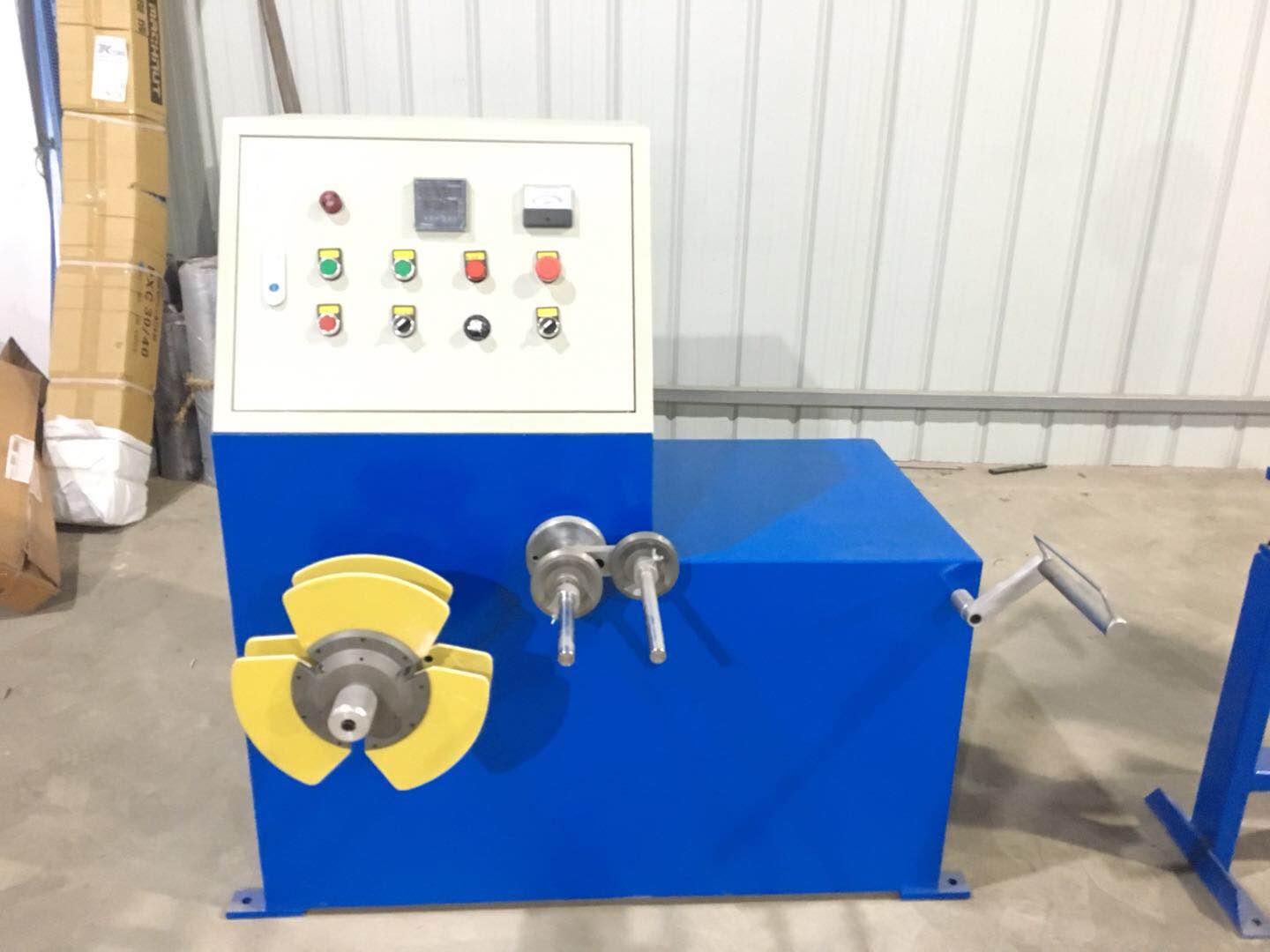

   (1)主軸中心高度定為560mm

   (2)排線方式：滑輪式自動排線

   (3)主機轉速：0-500轉/分鐘

   (4)扎線內徑：標配：φ120mm

   (5)扎線外徑：標配:φ310mm

   (6)扎線高度：35-95mm

   (7)扎線槽數：3槽

   (8)電機功率：380V 2.2KW

   (9)適用范圍：適用于0.5-6平方（軟結構）

600型主動放線成圈機

    一、設備組成

  序號  名稱及規格  數量

  中600型主動放線架  1臺2  立式蓄線架  1臺

  成主機  1臺高精度計米器  1臺二、機械主要性能(一)放線部分

  1.適用線盤PND400- 600mm2.放線方式。主動放線

  3.夾盤方式，無軸式頂針夾緊

  升降方式，油壓升降5.放線電機，4KW6.交頻器功率，4KP

  7.放線速度，0-300米/分鐘

  儲線導輪外徑。250mn(鋁合 金制上五下四)9. 放線類型，立式型10.利車方式，氣動剎車(二)收線部分

  11.計米方式:電子計米

  12.計術精度0.1% (千分之一)

  13.智能計米器:計米系數可調，方便修正誤差14.主軸中心高度定力560mm15.排線方式:滑輪排線

  16.收線速度: 0-400米/分鐘

  17.收線內徑;按照客戶提供紙盤定做18.扎線槽 3槽

  19.電機功率: SB072.2KW20.適用范圍:適用線徑5.6m21.占地面積:約5x%1. 6n22，生產方向;右放左收

  23. 機身顏色:海藍色、米色蜀紋
