金華大型5RTLQB-20閉式冷卻塔 節能低噪音冷卻塔

金華大型5RTLQB-20閉式冷卻塔節能低噪音冷卻塔

式冷卻塔

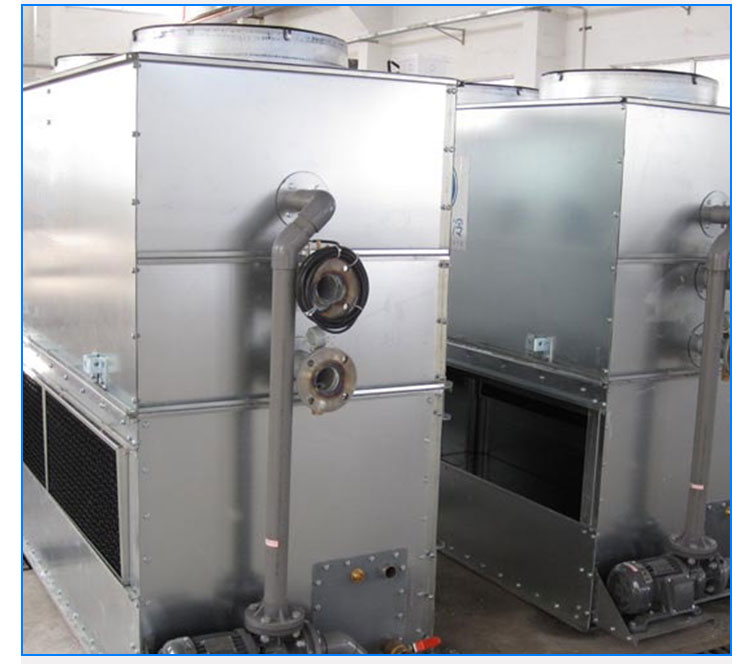

產品外形與內部構造圖：

閉式冷卻塔的工作原理：

以前，工業用冷卻器采用以水作冷卻介質的水冷式冷卻器，“水”被用過一次后就被排掉了(直排式水冷卻)，浪費水量驚人。為了節省用水，進而采用把水在冷水塔中冷卻后循環使用的方法(開式冷卻塔)，這樣進入循環水中的雜質又太多，對被冷卻設備造成不良影響。閉式冷卻塔，是具有直排式水冷卻器和開式冷卻器組合性能的熱交換器。其工作原理如下：

工藝流體(被冷卻流體)在閉式冷卻塔的盤管內被冷卻之后進入爐體的感應圈內，在經過感應圈的過程中的熱量帶出來；“熱流體”流入膨脹水箱內，再經過工作泵把熱流體注入閉式冷卻塔的盤管內繼續冷卻；周而復始。水和空氣同時在盤管外側流動，盤管內側工藝流體的“熱量”經過盤管散入流過盤管外側的噴淋水中。冷卻塔外周圍的空氣從低部的格柵進入，與噴淋水的流動方向相反，向經盤管。一小部分噴淋水蒸發而吸走熱量，熱濕空氣由冷卻塔頂部的排風機排入大氣中，其余的水落入底部的噴淋水槽里，經過過濾器由噴淋水泵再循環至噴淋分配系統中，又噴淋到盤管上，循環往復。

閉式冷卻塔型號、技術參數表：
