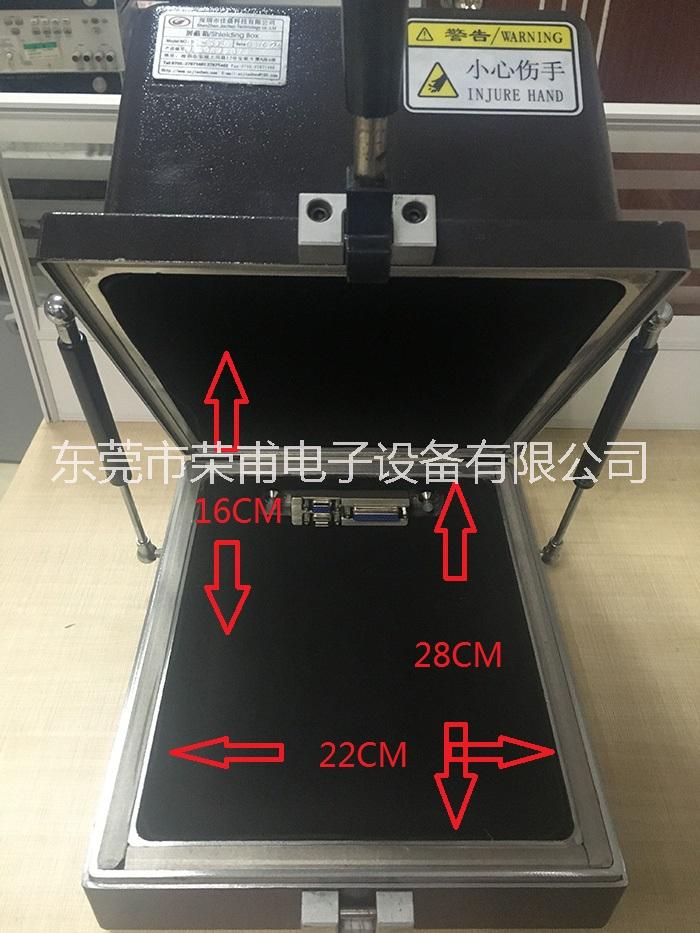

jc-p505A測試箱|藍牙wifi測試盒|JC-P505A無線通訊測試盒

一、             主要功能及適用范圍：

a)        該測試箱適用于無線通訊測試、

b)        EMI測試、

c)         耦合測試、

d)        RF功能測試。

適用于手機，平板計算機，藍牙，wi-fi，天線等測試，可內裝小型夾具工裝。

二、             性能指針：

1． 機械特性：

操作方式：手動操作。

外形尺寸：(L) 540x  (W) 360x  (H) 225mm

工作尺寸：(L) 300x  (W) 250 x  (H) 170mm      (大)

工作尺寸：(L) 280x  (W) 220 x  (H) 160mm      (小)

箱體材料：鑄鋁

表面顏色：咖啡色

重    量：約 13Kg

2．特性：

800MHz ~3GHz   >75 dB

5GHz ~6GHz     >50 dB

3．連接端口規格：

          型號           數量

N(f)-SMA(f)         2

   DB9(m)-DB9(f)      1

USB界面           2

DC電源輸入接口    1

RJ45網口          1

連接埠說明：          規    格

N Coaxial 內部          阻抗：50Ω

SMA Coaxial連接器      電壓等級：250 V

耐壓：750 V

9 PIN連接端口        工作電壓：100V

耐壓：300 V

EMI過濾器：100pf pi

DC電源供電端口        工作電壓： 0-24V

USB接口               耐壓：100 V

EMI過濾器：10pf pi

歡迎來電咨詢：186 2002 3795王兵（同wx）
