詳細信息（F743X液動盲板閥、電液動盲板閥標準、液動扇形盲板閥規格）

品牌： 良工
材質： 鑄鋼
連接形式： 焊接
類型(通道位置)： 直通式
驅動方式： 氣動
型號： F743X
介質溫度： 常溫
工作壓差： 中壓
產品別名： 盲板閥
適用范圍： 冶金建筑
流動方向： 單向
用途： 放料
適用介質： 粉末、顆粒
壓力環境： 常壓
規格： 100

F743X液動盲板閥、電液動盲板閥標準、液動扇形盲板閥規格

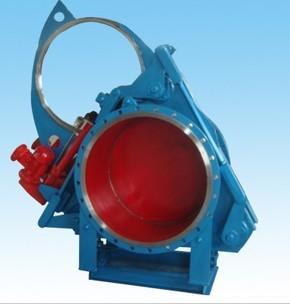

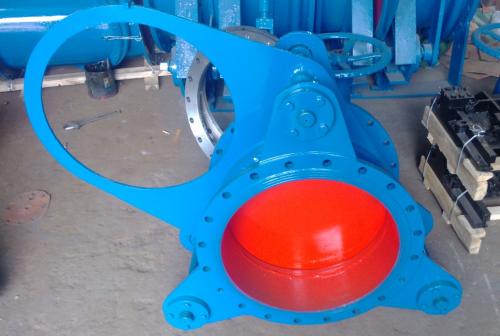

液動盲板閥,F743X液動盲板閥液動扇形盲板閥,主要由左閥體、右閥體、絲桿、閘板、密封圈、組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
液動盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
液動盲板閥,F743X液動盲板閥結構特點
1、采用扇形結構，閥門啟閉作<90°的回轉，啟閉迅速自操作靈活方便。
2、絲桿增力夾緊結構，自鎖性好，密封副不會動松開造成介質外漏。
3、增加了水冷機構的閥門，高耐溫≤450℃，尤其適用干法除塵及冷卻系統。
4、配有多種驅動方式可供選擇，氣動、液動、電動可實現計算機程序控制。
5、泄漏率：符合GB/T13927。

液動盲板閥,F743X液動盲板閥性能參數

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁青橡膠		硅橡膠	氟橡膠
-20-100		-20-200	-20-300

啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

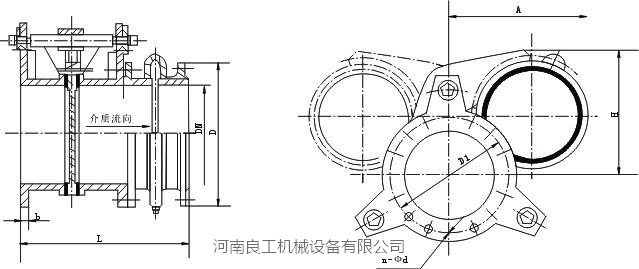

液動盲板閥,F743X液動盲板閥尺寸

DN	L	D	D1	H	A	b	n-￠d	質量 kg
DN	L	D	D1	H	A	b	n-￠d	PN0.05	PN0.15	PN0.25
300	500	440	395	1200	480	22	12-23	205	225	250
350	600	490	445	1300	520	22	12-23	235	255	280
400	600	540	495	1400	580	22	16-23	250	275	300
450	600	595	550	1400	650	24	16-23	300	330	360
500	600	645	600	1480	800	24	16-23	350	385	420
600	600	755	705	1600	1000	24	20-26	420	460	500
700	600	860	810	1680	1050	26	24-26	560	610	670
800	800	975	920	1860	1129	26	24-30	1500	1650	1750
900	800	1075	1020	2055	1242	28	24-30	1800	1950	2050
1000	800	1175	1120	2240	1375	30	28-30	2100	2310	2500
1100	800	1275	1220	2425	1510	30	28-30	2300	2500	2750
1200	800	1375	1320	2620	1625	30	32-30	2600	2850	3200
1300	800	1475	1420	2760	1749	30	32-30	3000	3300	3600
1400	850	1575	1520	2960	1856	32	36-30	4170	4520	4900
1500	850	1690	1630	3105	1976	32	36-30	4400	5150	5650
1600	850	1790	1730	3300	2093	32	40-30	4750	5650	6150
1800	1100	1990	1930	3610	2335	32	44-30	5750	7350	7050
2000	1100	2190	2130	3960	2570	32	48-30	6750	9350	9800
