金剛砂振動篩 直線振動篩

一、 產品說明

       直線振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。本類型振動篩具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

直線振動篩工作原理:
直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。篩分目數325目，可篩分出7種不同粒度的物料。

二、直線振動篩的結構

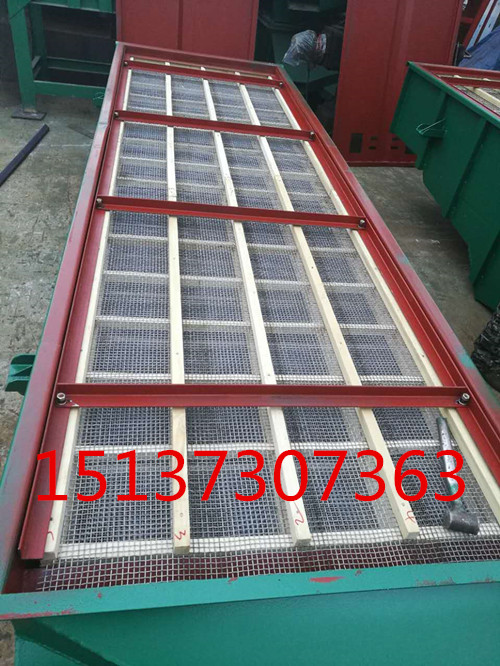

直線振動篩主要由篩箱、網架、篩網、振動電機、電機臺座、減振彈簧、支架組成。

 1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、網架：由變形較小的木材制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框

3、篩網：用復合國家標準的不銹鋼篩網。

4、振動電機使用與維修方法祥見振動電機使用說明書。

5、電機臺座：標準型（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用天必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。

7、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

三、直線振動篩使用范圍 :　

直線振動篩適用于粒度在0.074-5mm，含水量小于70%、無粘性的各種干式粉狀物料的篩分，給料粒度一般不大于10mm。
該系列振動篩也可以進行液體的過濾篩分作業，多用于污水處理，亦可以用于較大顆粒的煤粉類物料的篩分，在進行較大物料處理時，篩體厚度需加厚，電機功率需加大，換裝沖孔篩板作為篩網等。

對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。
直線振動篩（直線篩）系新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業;具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。
不銹鋼直線振動篩的選用一般多為一些對物料要求比較嚴格，在篩分的過程中，物料不能受設備材質的影響，不能被污染，如一些醫藥、化工等行業。
另外有些行業還對設備的電機也有要求，如使用一些防爆型振動電機等。

四、直線振動篩生產運行示意圖：

五、直線振動篩特點:

1.密封性好、極少粉塵溢散；上下網架密封好，不漏粉。

2.耗能少、噪音低、篩網使用壽命長。

3.篩分精度高、處理量大、結構簡單。

4.設備加清網裝置，物料透網率高，不堵網。

5.全封閉結構、自動排料、更適合于流水線作業。

6.篩體各部分均采用扎制鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。

7.使用方便，維修簡單，使用壽命長等。

8.獨特之篩網結構設計，方便和快速更換篩網 ( 只需3到5分鐘 ) ，此外此種設計允許使用各種篩網 ( 尼龍、   特種龍、PP網 )。

9.篩機設計；精巧和容易裝配，一人即可操作篩機。

10.和其他相關品牌廠商比較，具較大篩選面積和益之處理能力。

11.其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間 之生產過程可降低諸多 成本。

六、直線振動篩技術參數:

 三、安裝與調試
橡膠彈簧在出廠前已進行靜剛度測試，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支撐部位。安裝時把橡膠彈簧置于下支撐座上，使支撐座上的凸臺進入彈簧的內孔，然后吊裝主體，一定要使橡膠彈簧的內孔上下均與支撐板的凸 臺對中，將篩箱垂直下落，置于橡膠彈簧上，此時各支撐點橡膠彈簧的高度應一致，誤差不得大于2mm。篩機各部分的聯接必須 牢固可靠，所有螺栓不得有任何松動，各零件部位不得有任何異常聲響，主體上參振部分與周圍固定物之間的最小間隙為30- 50mm。
四、直線振動篩次運行需要注意哪些問題？

1、機身是否處于水平狀態。
2、機座是否固定妥當。
3、篩網是否鋪平
4、機身框架的束環螺絲是否鎖緊。
5、篩框與機座之間的運輸支撐是否取出。
6、電源要正確連接，嚴禁缺相運轉。
7、開機后注意觀察物料軌跡，根據篩分物料將運行軌跡調到您所需要的狀態。
