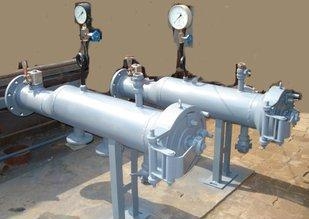

萬和誠收發球筒采用同心異徑接頭，保證安全

二：清管器收發球筒的結構
清管器收發球筒主要由以下幾個部件組成
1：快開盲板2：壓力表接管3：安全閥接管4：筒體5：油，氣進出口接管（出口為1個或2個）6：放氣閥接管7：異徑管8：接管9：后支架
10：排污閥接管（1個或2個）11：前支架
說明①收發球筒安全閥接管根據工藝需求決定是否設置②收球筒油，氣出口數量根據工藝需求決定1個或2個③根據工藝需求，收發球筒油，氣入口或出口設置在左側或右側均可。
三：安裝
3.1：負責安裝的單位根據鞍座的平面布置及尺寸澆注地基澆注時，留地腳螺栓預埋孔。
3.2：將收發球筒吊裝到位，將地腳螺栓二次灌漿。
3.3：將地腳螺栓螺母緊固，注意緊固時本設備采用兩個鞍式支座，一端為滑動支座對滑動鞍座的每根地腳螺栓都應采用兩個螺母，每一個螺母擰緊后，倒退一圈，然后用第二個螺母鎖緊。
3.4：將鞍座接地。
3.5：將各接管與工藝管線連接。
安裝時注意事項：①注意收發球筒的油氣入口，出口相對于盲板的左右方向性（從盲板或主管線看）②與工藝管線連接時，不同管線布應斜交叉連接，以防卡住清管器。
四：正確的使用要求
快開盲板門蓋上安裝的安全聯鎖裝置，是開啟快開盲板的管件部件，操作使用時一定要詳細閱讀和遵守快開盲板操作規程，防止意外事故發生。
收發球筒流程：按站場的操作流程進行，清管器收發球筒任務完成后，打開收發球筒的排污閥，排放筒內剩余的油，氣，打開快開盲板的放氣口，
待收發球筒內部卸壓后，將快開盲板打開，將收發球筒內的油，氣清理干凈，為下一次清理管線做好準備工作。
五：維護
5.1：快開盲板開啟使用扳手。5.2：快開盲板的密封圈在每次收發球打開后，要檢查其完好無損程度，同時將密封槽清理干凈，以免雜質損壞密封圈，引起泄露。
5.3：通球過程是帶壓進行的，不斷硬性敲擊收發球筒。
