詳細信息（電動盲板閥F941X、電動盲板閥廠家、盲板閥）

品牌： 良工
材質： 鑄鋼
連接形式： 焊接
類型(通道位置)： 直通式
驅動方式： 電動
型號： 100
介質溫度： 常溫
工作壓差： PN1.6
產品別名： 眼鏡閥
適用范圍： 氣體
流動方向： 單向
用途： 鎖閉
適用介質： 氣體
壓力環境： 常壓
規格： 100

電動盲板閥F941X、電動盲板閥廠家、盲板閥

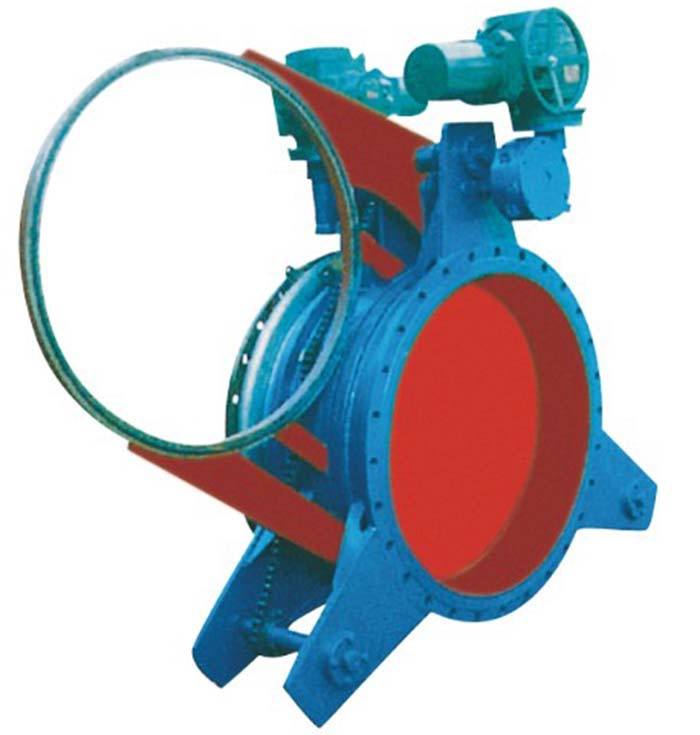

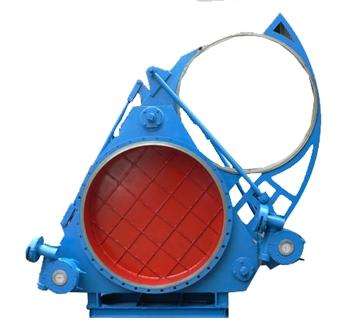

電動盲板隔斷閥又名電動扇形眼鏡閥，是在手動盲板隔斷閥基礎上，靠增加電動推桿來完成閥門啟閉，它主要由左閥體、右閥體、扇形閘板、不銹鋼波紋管、電動驅動裝置、電動夾緊裝置等零件組成。電動盲板隔斷閥適用于工業煙氣，化工、冶金、環保等有害、燃氣體領域的切斷。

一、盲板閥產品概述：
本系列扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、燃氣體的切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

該系列扇形盲板閥與其他在管路中做對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能可靠的特點。

二、扇形盲板閥工作原理：

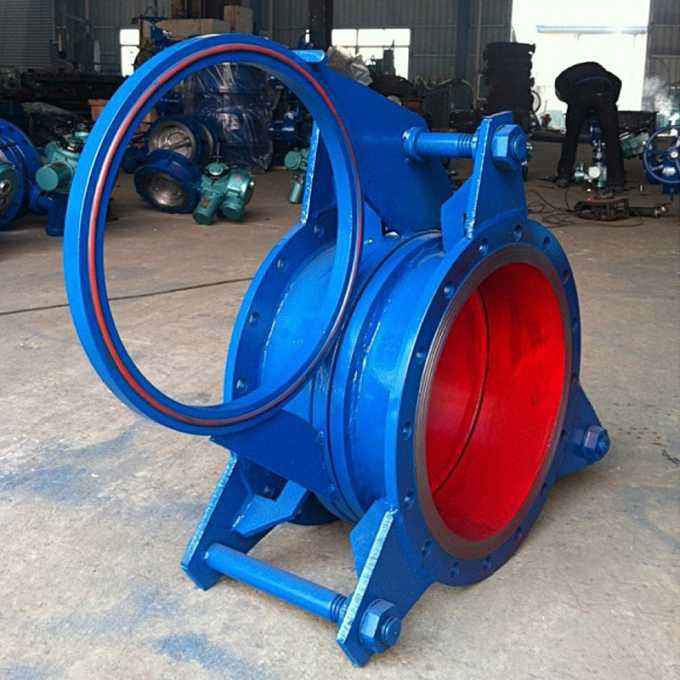

F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。

三、扇形盲板閥主要性能指標：

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁青橡膠		硅橡膠	氟橡膠
適用溫度℃	＜120		＜250	＜300
適用介質	有害、燃氣體
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

四、扇形盲板閥主要外形連接尺寸： 單位：mm

DN	D	D1	b	n-φd	短系列 L
100	210	170	12	4-φ18	210
150	265	225	14	8-φ18	210
200	320	280	14	8-φ18	230
250	375	335	14	12-φ18	250
300	440	395	16	12-φ22	270
350	490	445	16	12-φ22	290
400	540	495	16	16-φ22	310
450	595	550	20	16-φ22	330
500	645	600	20	20-φ22	350
600	755	705	20	20-φ26	370
700	860	810	20	24-φ26	390
800	975	920	22	24-φ30	410
900	1075	1020	22	24-φ30	430
1000	1175	1120	22	28-φ30	450
1200	1375	1320	22	32-φ30	470
1400	1575	1520	26	36-φ30	490
1500	1675	1620	26	36-φ30	510
1600	1790	1730	26	40-φ30	530
1800	1990	1930	26	44-φ30	550
2000	2190	2130	26	48-φ30	570
