一、概述

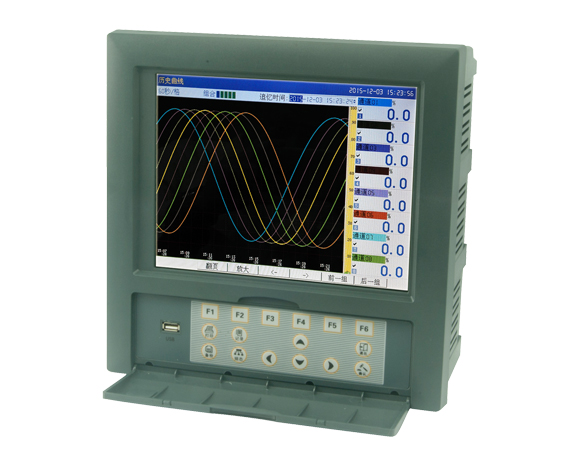

 AOR7000QC中長圖彩屏無紙記錄儀，可輸入標準電流、標準電壓、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、流量積算、溫壓補償、歷史數據轉存、打印及遠程通訊功能。

二、功能特點

 AOR7000QC中長圖彩色無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是AOR7000QC中長圖彩色無紙記錄儀的主要功能特點：

日常維護工作量非常小，運行費用低；

采用640*480點陣、 TFT彩色液晶屏，畫面清晰；

采用高速、高性能微處理器，可以同時實現對16路信號的檢測、記錄、顯示和報警；

采用大容量的FLASH閃存芯片存貯歷史數據，掉電丟失數據；根據記錄間隔的不同，可存儲XX個小時至XXX天的數據（具體計算方式見技術指標）；

萬 能輸入，可同時輸入多種信號，無需更換模塊，通過儀表組態即可：

1、標準Ⅱ型、Ⅲ型信號：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；

2、熱電偶：包括常用的Ｂ、E、Ｊ、Ｋ、S、Ｔ等六種型號；

3、熱電阻：包括Pt100、Cu50等兩種型號；

4、電阻信號：0～350Ω；

5、頻率信號；

6、還可根據用戶要求定制各種特殊信號輸入模塊；

顯示工程量數據的數值范圍更寬，可顯示5位數值：-19999～30000；

可以組態、顯示通道號，工程單位，流量累積、溫壓補償?shù)龋?/span>

擁有多種算法，對水、油、液體、一般氣體、蒸汽、天然氣等流量參數進行累積、溫壓補償；

具有報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；

顯示精度高：數字、曲線及棒圖顯示基本誤差為±0.2%FS；

具有數據轉存功能，可選U盤存儲器，通過計算機USB接口接口讀取和分析數據；

具有標準串行通訊接口： RS485和 RS232；

采用標準開放的Modbus通訊協議，除本公司的上位機管理軟件外，本儀表還支持iFIX、組態王、MCGS等流行專業組態軟件；

采用新型開關電源，能在交流電源85VAC～265VAC范圍內正常工作；

提供變送器+24VDC供電電源，簡化了系統，節約了費用；

三、主要技術指標

顯示器：    640*480點陣圖形TFT彩色液晶屏

基本誤差：  ±0.2%F.S

輸入規格：   萬 能輸入： 1～16通道信號輸入，板間全隔離，隔離電壓大于400V。

電  壓：(0～5)V、(1～5)V、mV信號

電  流：(0～10)mA、(4～20)mA

熱電阻： Pt100、Cu50

熱電偶： B、S、K、E、T、J

頻  率： 0～10KHz

輸出規格：   傳感器配電：24VDC  電流<200mA。

1-16路可組態繼電器觸點輸出，觸點容量為 1A、250VAC（阻性負載）；

報警輸出：上上限、上限、下限、下下限；

補償運算：蒸汽……… 根據IFC67公式計算蒸汽密度補償蒸汽的質量流量。

一般氣體.. 溫度、壓力補償測量標準體積流量。

天然氣….. 溫度、壓力補償測量標準體積流量。

液體……… 溫度補償測量標準體積流量或質量流量。

補償范圍：

蒸汽：壓力 0.1～4.5MPa        溫度 100～500℃

密度 0.1～100Kg/m³            比焓 2508～3224KJ/Kg

一般氣體：壓力 0～60MPa        溫度 -100～500℃

液體：溫度 －100～500℃

累積范圍：13位累計數值 0～9999999999999

通訊： 通訊接口：RS 232C或RS485

波特率：1200、2400、9600、57600

內部存儲容量：默認32Mbit,有64 Mbit、96 Mbit可選

記錄時間： 記錄間隔：1-240秒可選。

記錄長度：XX小時/筆（記錄間隔1秒）～XXX天/筆（記錄間隔4分）

（內部存儲容量×1024-5120）×1024×記錄間隔

          通道數×8×24×3600×n×m

數據備份和轉存：128M～ 1G U盤可選

熱電偶冷端補償誤差：± 2℃

斷電保護時間： 內置FLASH存儲器保護參數和歷史數據，斷電后可保存。集成硬件時鐘，掉電后也能準確運行。

供電電源：          開關電源 85VAC～265VAC，50Hz±5%

環境溫度：          0～40℃

環境濕度：          0～85%RH

四、儀表外形尺寸, 安裝方法及開孔尺寸

本儀表采用金屬外殼,允許在一定電磁干擾的場合使用。本儀表水平安裝在儀表板上。

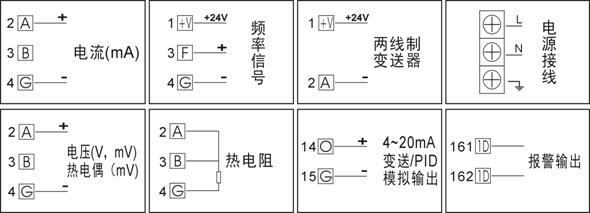

五、接線方式

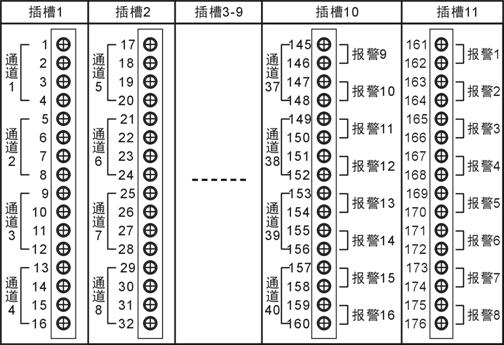

 AOR7000B共有11個板卡插槽，插槽1-10可選用輸入板卡，輸出板卡，頻率板卡；插槽11為可帶8個報警的板卡插槽，如需要增加報警數9-16，可以占用插槽10，但這時模擬輸入加輸出數量會減少為36個。
