案例詳細

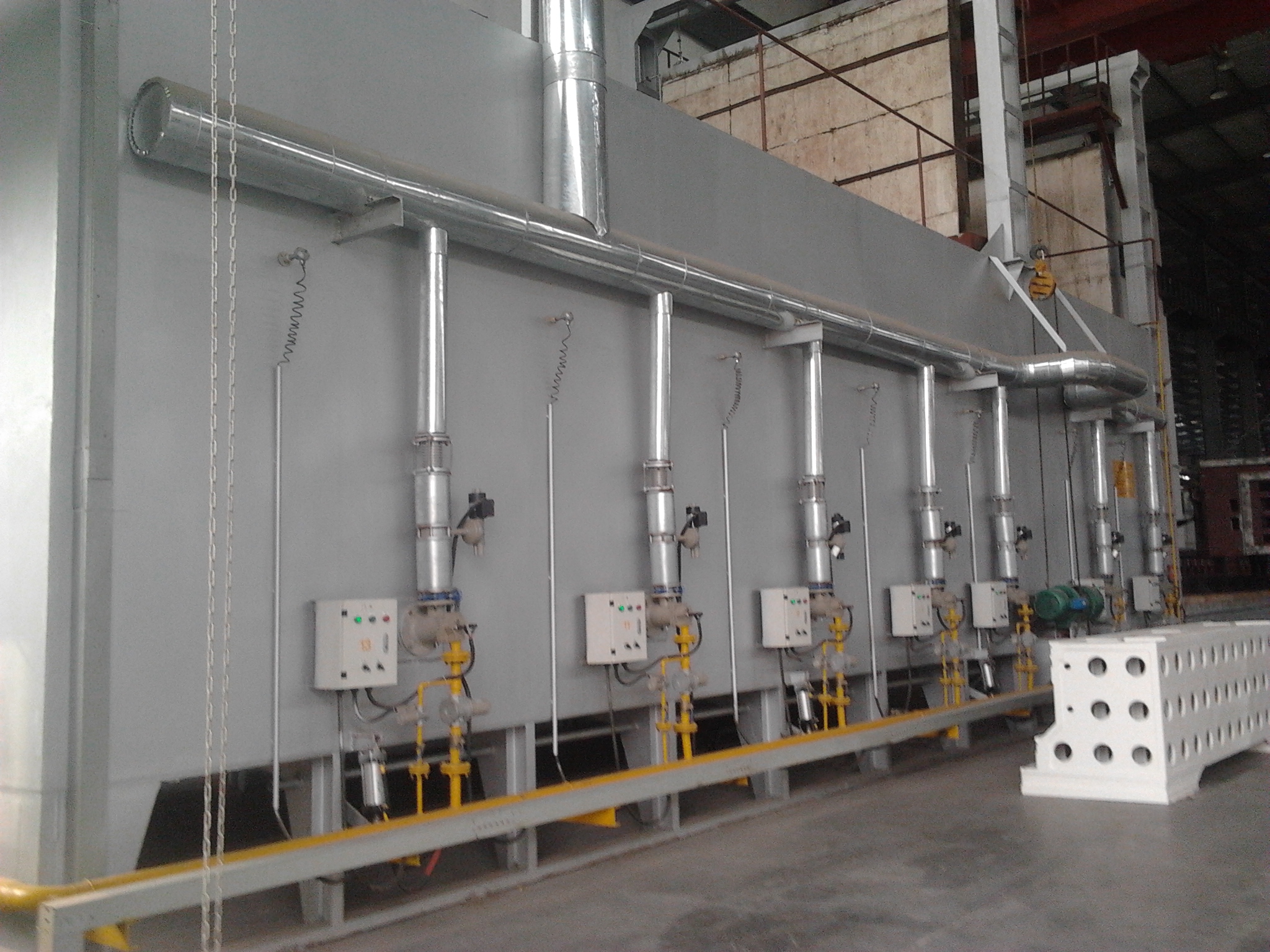

本控制系統主要由可編程控制器（S7-300系列），各種傳感器以及工控機、上海赤明工業爐設備監控軟件等組成，實現爐溫升溫、保溫自動/自動曲線降溫和手動調節，助燃風壓調節、報警安全控制系統，以及爐體工況參數的就地?zé)祜@示和計算機遠程監控，并對溫度等數據的實時記錄和流量記錄，對各種報警信息進行聲、光提示和安全切斷保護裝置。

工藝流程:鋼管→上料臺→爐前輥道→入爐加熱→出爐噴淋→入冷卻水槽→完成熱處理。,鋼管由車間天車吊至上料臺,鋼管在上料臺上自動滾向爐前輥道。   爐前輥道自動將鋼管送入爐內加熱,根據爐內進料情況,可隨時在上位機系統上調整運送鋼管速度。   爐內輥道轉動速度可調0.4～4m/min,出爐速度最快達30m/min,鋼管在爐內前進速度根據鋼管大小和工藝要求預先設定自動控制。

  爐溫控制對保證鋼管加熱質量和爐輥使用壽命至關重要。爐溫必須采用自動控制,只有當自動控制出現故障后方可轉為手動控制。   根據本爐的特點,燒嘴選用了燃?xì)鉄犸L(fēng)燒嘴,為適應該燒嘴特性的要求,燃?xì)夤苈废到y(tǒng)設計成按爐溫設定值自動調節燃?jí)?/span>,控制流量,保證爐溫控制在要求范圍內。這樣既符合鋼管加熱工藝的要求,又保證了爐輥在允許使用溫度范圍內運行。   為保證鋼管加熱均勻,在加熱段燒嘴布置為上下加熱。

該生產線適合中國國情,在經濟實用前提下,節省了投資,實現了全線自動操作,爐輥安全運行,一次投運成功,滿足了生產要求,多年來運行良好,受到用戶歡迎。
