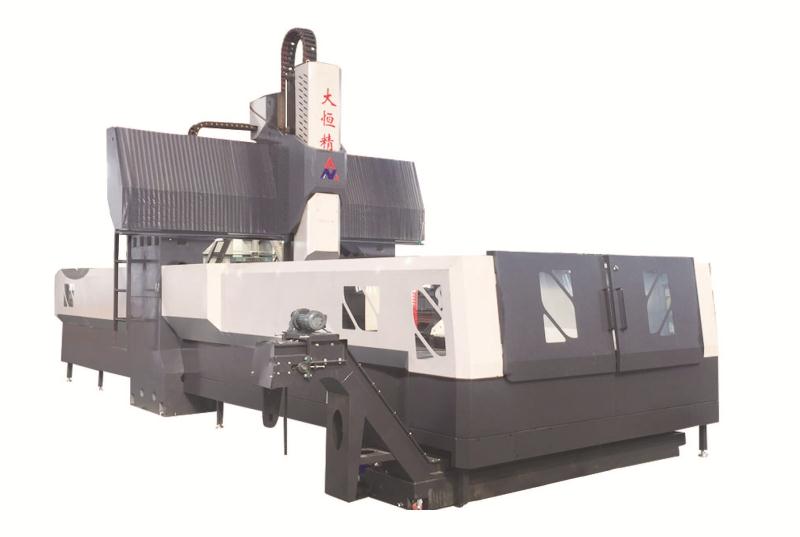

DHXK2804三軸聯動 五面加工數控龍門銑 精科大恒專業制造
[數控龍門銑床]
滄州市數控龍門銑廠家
[數控龍門銑床]
郵箱：
手機：
- 品牌： 河北精科大恒
- 型號： DHXK2804
- 售后服務： 終身保修
- 數控機床分類： 數控銑床
- 主電機功率： 22KW
- 運動方式： 點位控制
- 加工尺寸范圍： 4200*2800*1000mm
- 主軸轉速范圍： 6000rpm
- 刀具數量： 24
- 控制方式： 半閉環控制
- 控制系統： 三菱
- 布局形式： 立式
- 動力類型： 氣動
- 用途： 金屬切削
- 適用行業： 裝潢行業
產品概述：
DHXK2804數控龍門銑床結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能。數控龍門銑床適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。
功能特點
DHXK2804數控龍門銑床固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5KW主鏜銑頭。機床主銑頭具有銑削、鏜削、鉆削、锪孔等功能
行業應用
DHXK2804數控龍門銑床適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。
| 序號 | 名稱 | 品牌 | 備注 |
| 1 | 排屑機 | 滄州 | 雙螺旋+提升機+集屑小車 |
| 2 | 鑄件毛坯 | 大恒 | 二次回火 |
| 3 | 進給電機 | 發那科 β電機 | X軸扭距36NM，并加精密行星減速機1：4，Y軸扭矩22NM，加減速機1：3、Z軸扭矩36NM，Z軸帶抱閘。 |
| 4 | 主軸電機 | 發那科 β電機 | 18.5KW(選配22kw） |
| 5 | 系統 | 發那科OIMF | 可銑、鏜、鉆、擴、鉸等功能 |
| 6 | 防護罩 | 滄州 | 工作臺不銹鐵及橫梁風琴式防護，機床全防護 |
| 7 | 絲杠 | 日本THK研磨絲桿 C級 | 工作臺絲桿8020，橫梁6310和主軸箱上下5010. |
| 8 | 絲桿軸承 | 日本NSK | 等級P4 |
| 9 | 貼塑 | 臺灣MSK |
|
| 10 | 限位 | 編碼器 |
|
| 11 | 電器柜加安裝 | 滄州 | 水晶面板 |
| 12 | 鑄件粗加工 | 大恒 | 二次回火 |
| 13 | Z軸硬軌導軌磨淬火 | 大恒 | 淬火硬度HRC48以上。 |
| 14 | 裝配 | 大恒 | 裝配溫度10攝氏度以上 |
| 15 | 潤滑泵 | 億安 | 帶分油泵,帶壓力檢測功能 |
| 16 | 墊鐵和螺栓 | 大恒 | 每臺一套 |
| 17 | 主軸 | 臺灣健椿 | 外徑190BT50長弊端 |
| 18 | 氣動元件 | SMC |
|
| 19 | 同步帶輪 | 臺灣 | 一套 |
| 20 | 安裝調試 | 大恒 | 供方負責 |
| 21 | 平衡配重 | 無錫德月 | 氮?dú)?/span> |
| 23 | 線規規格 | 臺灣上銀 | 55滾柱直線導軌 |
| 24 | 機床結構圖 | 大恒 | 提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖 |
| 序號 | 項目 | 主要參數 | ||||
| 1 | X軸行程 | mm | 4200 | |||
| 2 | Y軸行程 | mm | 2800 | |||
| 3 | Z軸行程 | mm | 1000 | |||
| 4 | 龍門跨距 | mm | 2800 | |||
| 5 | 主軸端面至工作臺距離 | mm | 200-1200 | |||
| 6 | 工作臺面積（長*寬） | mm | 4000*2300 | |||
| 7 | 承重 | T | 15 | |||
| 8 | T型槽數量 | No. | 11 | |||
| 9 | T型槽尺寸/間距 | mm | 22/200 | |||
| 10 | 進給驅動方式 |
| 聯軸器直連（R+W) | |||
| 11 | 主軸轉速 | rpm | 6000 | |||
| 12 | 主電機功率 | kW | 18.5/22KW | |||
| 13 | 主軸扭矩 | N.m | 143 | |||
| 14 | 主軸錐度及規格 |
| ISO7:24NO50 | |||
| 15 | 拉刀方式 |
| 自動 | |||
| 16 | 主軸直徑 | mm | 190 | |||
| 17 | X、Y、Z快移速度 | m/min | 10/10/8 | |||
| 18 | X、Y、Z伺服電機功率 | kW | X.Y.Z軸3KW | |||
| 19 | X、Y、Z伺服電機扭矩×減速比 | N.m | X軸36*4,Y軸22*3，Z軸36 | |||
| 20 | X、Y、Z伺服電機轉速 | rpm | 6000 | |||
| 21 | X、Y、Z軸絲杠直徑 | mm | Φ80/Φ63/Φ50 | |||
| 22 | 進給速度 | mm/min | 6000 | |||
| 23 | 最小步進當量 | mm | 0.001 | |||
| 24 | 齒輪箱 | 意大利 | BF （選配） | |||
| 25 | 直角銑頭 | 臺灣名揚 | 2000轉（選配） | |||
| 26 | 刀庫 | 臺灣崗田 | 24把圓盤式(選配） | |||
| 標準配置 | ||||||
| 序號 | 明細 | 序號 | 明細 | |||
| 1 | 數控系統：發那科（配手輪） | 7 | Z軸氮?dú)?/span>平衡系統 | |||
| 2 | 主軸同步帶傳動 | 8 | 變壓器 | |||
| 3 | 主軸油冷系統帶油冷機 | 9 | 三色燈 | |||
| 4 | 自動潤滑系統 | 10 | 清潔 | |||
| 5 | 外冷系統（水冷） | 11 | 導軌防護 | |||
| 6 | 全防護 | 12 | 機床重量43噸 | |||
訓和售后技術服務：
1． 我公司具備可靠的供貨實力，有強大的技術實力及技術服務能力，能在24小時內響應買方的技術支持要求，及時為用戶解決使用中出現的工藝技術及機床維修問題。
2． 供方免費對需方設備機械、電氣及機械技術人員、操作人員進行技術培訓（可與設備預驗收同時進行）。
3． 供方負責設備的安裝、調試，并在需方現場對操作、維修人員進行培訓直至設備進行正常工作狀態。
4． 機床保修期為一年，保修期從最終驗收簽字起計算。在質保期內因產品質量問題而造成設備或部件損壞供方無償檢修或更換；質保期后，供方承擔終身服務并提供有償備件及技術服務。
￥810000.00
