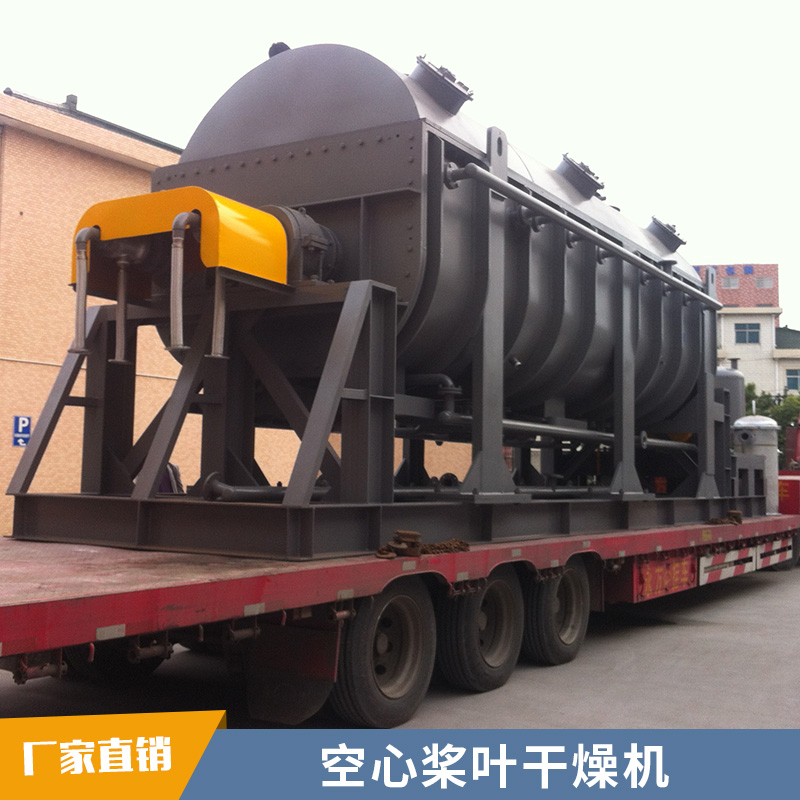

常州優博干燥槳葉干燥機結構裝置

常州優博干燥槳葉干燥機結構裝置
雙槳葉干燥機由進料裝置、進料室、干燥室、出料室、主傳動系統、蒸汽加熱系統、循環風系統、上風道系統、上風道和排潮系統、電控柜等部分組成。
1、進料裝置
進料裝置由棒條閥及布料傳動機構組成。料倉固定在棒條閥上方，通過手工調節棒條閥控制下料量及下料的均勻性，然后由布料旋轉軸均勻地下料。
2、進料室
進料室位于進料裝置下端，物料通過進料室均勻撒在進料室內的載料板上，由傳動裝置輸送至干燥室內進行干燥。在進料室和干燥室連接處有閘板可以控制物料的堆積高度。
3、干燥室
干燥室內安裝一層輸送載料板帶。輸送帶兩側的拽引鏈與各軸上的相應的拽引鏈輪嚙合。拽引鏈的節距為200mm，每節鏈板上均有一個滾子，可在干燥室兩側墻板的導軌上滾動，以改善拽引鏈及傳動軸的受力狀況。拽引鏈內側鏈板為特殊制造，有一個偏置的帶孔的鏈板伸出，用于連接載料板及安裝擋料板。輸送帶運行時，網帶不受驅動拉力，因而有較長的使用壽命。各輸送帶主動軸的鏈輪由主傳動鏈聯動運行，物料由進料端向出料端方向傳送，最后經卸料斗出料。整個干燥室段分為8個干燥室，各室之間有室隔板隔開。每個干燥室有獨立的循環風機及熱交換器。
4、出料室
出料室在整個設備的尾部，主傳動裝置就安裝在出料室的頂部。物料由傳動鏈板輸送到出料端，落入出料室下部的料斗里，然后排出干燥系統，結束干燥流程。
5、主傳動系統
干燥室內輸送帶的運行由一臺2。2 kw的變頻調速電機（直聯減速機）驅動，調速電機的調速范圍為1250~125r/min（無級調節）?？梢酝ㄟ^調節輸送帶的快慢來控制物料的干燥時間，保證物料的干燥效果。
6、蒸汽加熱系統
蒸汽經過一系列管、閥、表和各種器件，接到給風道內的翅片式換熱器上。每個加熱單元各有一組換熱器。換熱器是采用的鋼管鋁軋片作為主體散熱本體，具有傳熱系數高、性能穩定等優點。換熱器端部采用了彎頭作為汽包連接，保證了換熱器的熱膨脹性能。
7、循環風系統
循環風系統包括每個加熱單元的循環風機、熱交換器、均風板、排風道、排風閥及補充風量調節機構等部分組成。一般是夏天或加熱事溫度高時打開風門，冬天或溫度低時關小之。干燥氣流介質在干燥室內分別實行內循環，這樣能均衡室內溫度，提高傳熱、傳質速率。在引風機作用下，干燥室內的高濕度的廢氣通過排風道的閥門調節，排出干燥室。
8、上風道和排潮系統
干燥室內的熱氣流完成傳熱傳質作用后，載濕廢氣由上風道匯總起來，并由排潮系統引風機的負壓作用，排放到室外空氣中。




6.3單機試車前注意事項：
1、各輸送帶鏈張緊度應調整適宜，同一環輸送帶兩側張緊度應一致。
2、使用前對整臺機器進行地檢查：各運動部位有無故障和異物，緊固件有無松動失靈、各環網帶上有無殘留物料等。
3、檢查調速電機控制器啟閉開關是否于“關”位置，調速旋鈕是否置于位置。
