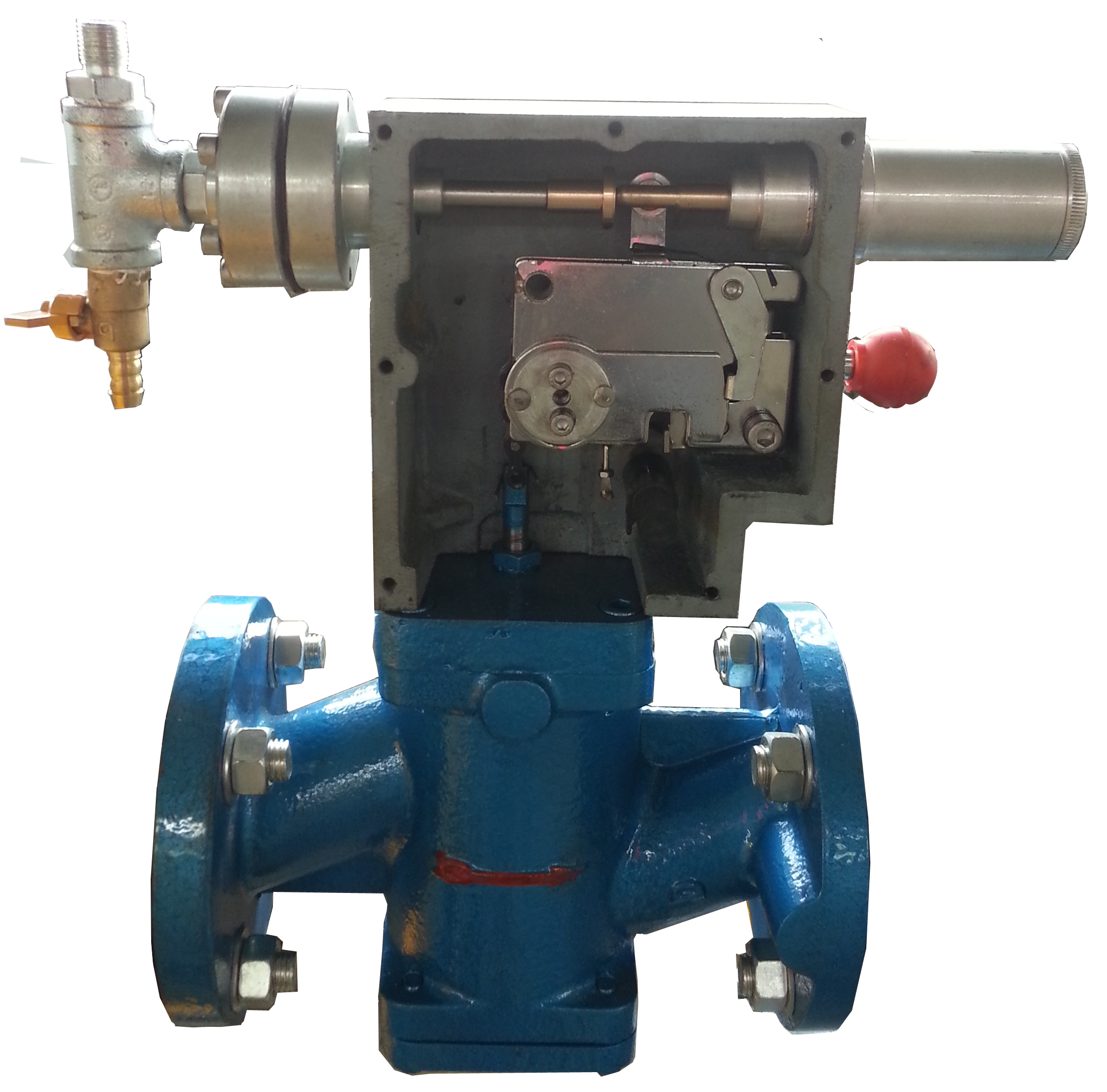

RTJ-*/1.6GY系列燃?xì)庹{(diào) 燃?xì)庹{(diào) 燃?xì)庹{(diào)供應商 燃?xì)庹{(diào)廠家

一、產品概述

     該調壓器為間接作用式調壓器，采用模塊式結構設計，全平衡式閥芯結構。主要用于高、中壓燃?xì)廨斉湎到y(tǒng)城市門站、工業爐窯、鍋爐及公共用戶供氣系統。

特點：結構緊湊、安裝方便、靈敏度高、出口壓力控制精準、流通能力大、關閉性能好、易在線維修等特點。

適用介質：各種燃?xì)饧捌渌麩o腐蝕性氣體。

二、技術參數：

進口壓力范圍：P₁ 0.3~1.6MPa

出口壓力范圍：P₂ 0.05~0.4MPa

穩壓精度等級：AC5

關閉壓力等級：SG10

工作溫度范圍：-20~60℃

連接通徑：DN50、DN80、DN100、DN150、DN200

三、型號含義

四、結構及作用原理

該調壓器由主調壓器，

指揮器及訊號管

連接組成。

此產品是間接作用式并由指揮器控制的氣體壓力調節器，見示意圖。開始時，氣體進入調壓器閥口一側，沒有壓緊指揮彈簧之前，調壓器閥口是關閉的狀態，指揮器調節彈簧壓緊，氣流從管1流經指揮器閥口4節流變?yōu)閴毫?/span>P₃（調節調壓器出口壓力P₂的大小值也由此指揮器彈簧調整，實際上是由P₃的變化大小來控制）。P₃再經管3到達主調壓器膜下腔，經膜產生向上一個作用力，把調壓器閥口頂開，氣體開始經閥口流通，同時，部分P₃氣體經針形閥和訊號管2排至下游管道，隨著流量的變化，調壓器閥口的行程可以自動開大關小。例如：當P₂發生變化時，P₃能及時經閥口5針形閥和信號2同時反饋到指揮

器膜下部和調壓器主膜上部。如果P₂升高了，由于作用于指揮器和調壓器膜的力也增加，指揮閥口4關小，P₃ 降低，P₂也隨之下降。相反，若P₂下降過低，作用于指揮器膜的壓力減小，閥口4開度就增大閥口5關小P₃又升高，P₂也隨之升高。其過程就是這樣反復進行，以達到維持出口壓力穩定。

五、RTJ-*/1.6GY系列燃?xì)庹{(diào)壓器流量特性（m³/h）

六、安裝和操作：（見安裝尺寸圖）

1、安裝要求

      1）本調壓器應安裝在用戶前的主管道上，應平放安置，不得傾斜和倒置。氣流方向應與閥體箭頭方向一致。

      2）管道的通徑應不小于調壓器的進出口通徑。為了確保流量，調壓器出口通徑應大于調壓器進口通徑。

      3）所有連接系統應保證密封，不得滲漏。

      4）調壓器應安裝在遠離火源，防止暴曬，熱烤和震動。冬季應采暖。

      5）調壓器前后必須分別安裝壓力表。

2、操作

      1）調壓器啟動前需關緊調壓器進出口閥門。

2）開啟入口閥門，見后壓已上升，用皂水檢查各接口，不得滲漏，（后壓若繼續上升是呈關不住狀態，需拆開檢查）。

3）開啟出口閥門，此時調壓器啟動，開始正常工作。

4）該調壓器出廠時，根據用戶要求，各部彈簧和針形閥都已調定，無特殊情況，用戶不應自行調整。
