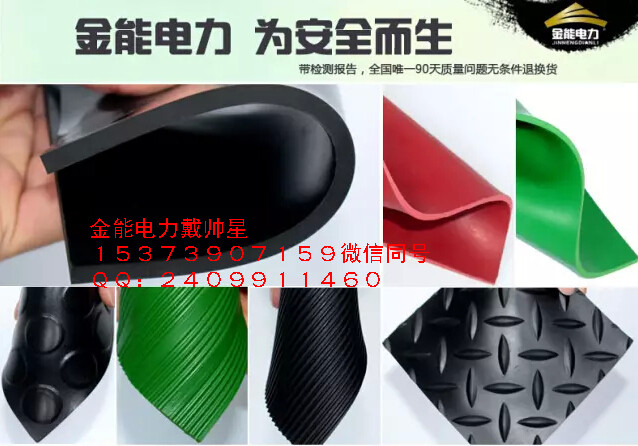

絕緣膠墊|10mm絕緣膠墊|25 金能電絕緣膠墊|10mm絕緣膠墊

物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43kV測試，正常工作在660V的狀態下。

外觀及規格尺寸要求：

斑痕或凹凸部分的深度或高度不得超過膠板厚度公差，氣泡每平方米內，面積不于25px2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm，其中雜質深度及長度不超過膠板厚度不小于40mm，膠墊邊緣不齊或海綿狀部分寬度不超10mm，長度不超過膠板總長的1/10，并且不允許有裂痕。

按照電壓等級可分為：5kV,10kV,20kV,25kV,35kV

按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

按厚度可分為：3mm,4mm,5mm,6mm,8mm,10mm,12mm

絕緣膠墊結構：

絕緣膠墊應采用膠類絕緣材料制作。

絕緣膠墊工藝及成型：

絕緣膠墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。

絕緣膠墊厚度：

在整個絕緣膠墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25) mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣膠墊應平展放置,以使千分尺測量之間是平滑的。

絕緣膠墊國家標準：

配電室電壓10kV選 8mm厚 工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿

配電室電壓35kV 10-12mm厚 工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.

配電室電壓500V以下 選5mm厚  工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒擊穿.

絕緣膠墊貯存：

絕緣膠墊應貯存在箱內，避免陽光直射，雨雪浸淋，防止擠壓和尖銳物體碰撞。 禁止絕緣膠墊與油、酸、堿或其他有害物質接觸，并距離熱源1m以上。貯存環境溫度宜為10℃～21℃之間。

絕緣膠墊適用范圍

廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁500px以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。
