技源紙尿褲芯體復合機主要結構怎么樣?投資需要多少錢？

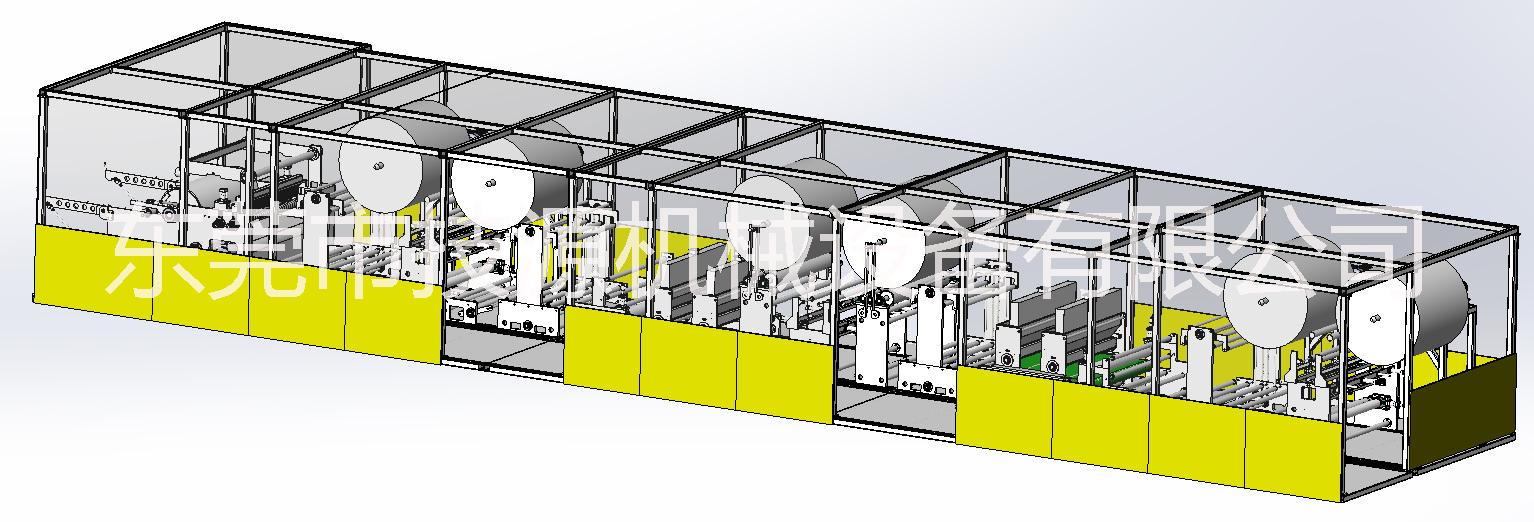

技源機械（JYXT1200型復合機）

設備配置：

水刺無紡布→高分子→蓬松無紡布→高分子→水刺無紡布

（面向操作面從右至左）

1、放卷：

兩組水刺無紡布放卷，配友道糾偏保證材料位置不變，采用7.5KW變頻電機中心開卷式放卷。接料為儲料不停機換接料，發熱絲搭接水刺無紡布，料頭長度在50MM左右，飛刀切斷（若是對產品要求嚴格則接頭處不能使用）；

一組蓬松無紡布放卷，配友道糾偏保證材料位置不變，采用4KW變頻電機主動表面放卷，保證加減速和大小卷時張力不變從而讓篷松無紡布的寬度保持一致。接料為儲料不停機換接料，發熱絲溶接，沒有料頭：

2、復合：兩組復合主牽引采用7.5KW變頻電機驅動，（不含膠機，膠槍）：

3、高分子下粉：四套高分子下粉裝置，為1.5KW三菱伺服驅動，四條特制高分子下料軸保證下粉均勻，每平方精度控制在±3%，配四套吸料機：

4、收卷：采用11KW變頻電機主動表面卷取式收卷，為儲料不停機換接料，配十二套刀壓切式分條：

5、上卷料：每組放卷配一組上卷料提升機構，方便操作；

6、儲料：采用2KW三菱伺服電機驅動；

7、機架結構為框架結構（不含除塵），整機日本NSK軸承，虎牌同步帶：

8、電氣控制：采用日本三菱控制系統，三菱變頻器，昆侖通態人機界面：

技術參數：

1、設計線速：150米/分鐘；

2、穩定生產線速：120米/分鐘；

3、材料寬幅：1200mm

4、放卷尺寸：Φ1200x寬幅1200mm

5、收卷尺寸：Φ1200x寬幅1200mm

6、分切寬幅尺寸：45-1200mm

7、復合層數：5層

8、整機約80KW

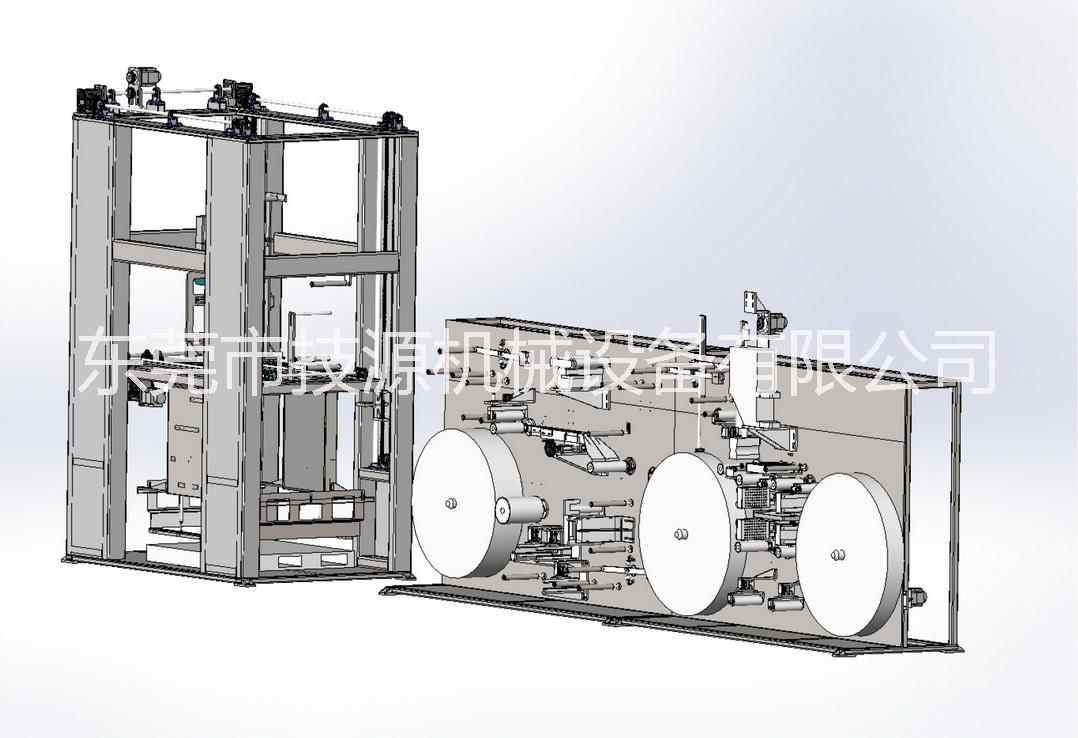

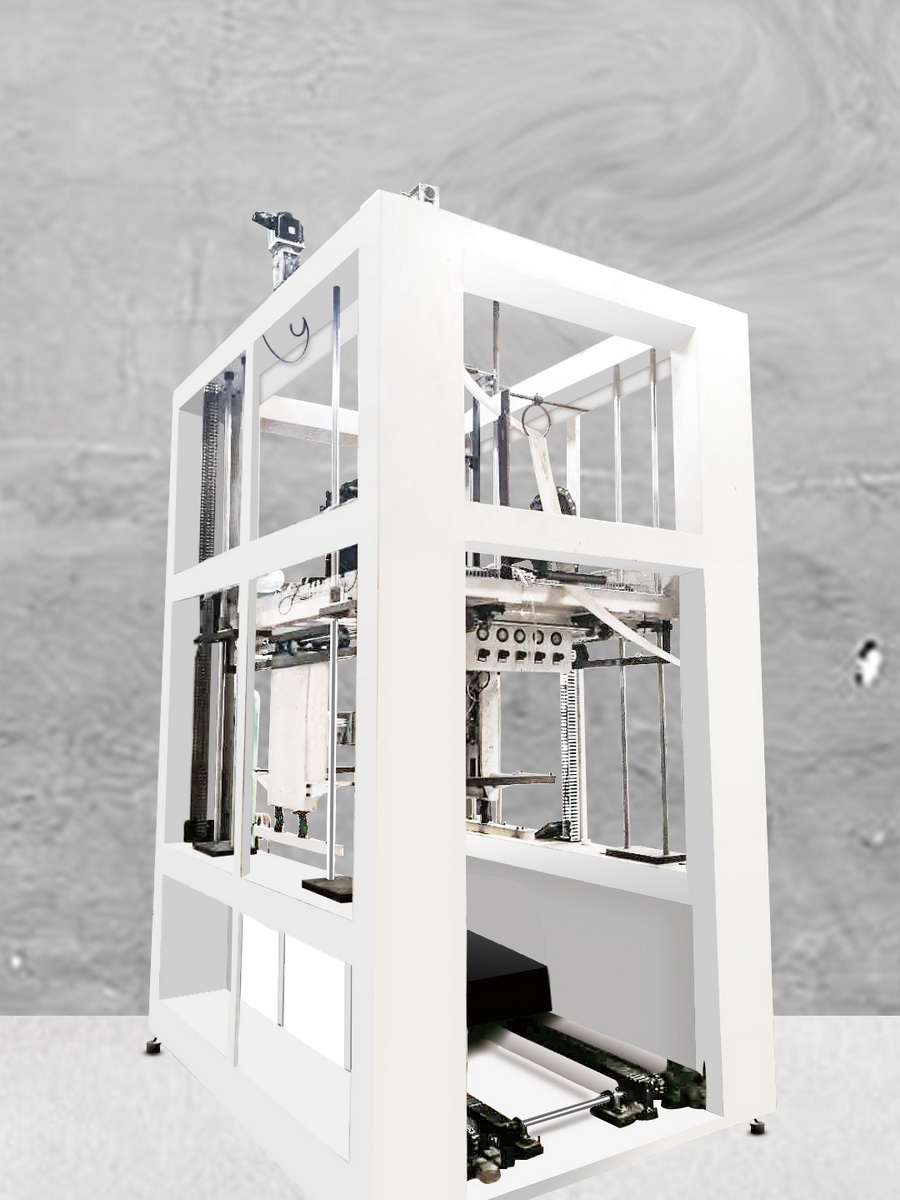

折疊機介紹：

整機構成由一組牽引負責輸送材料，一組漏斗式搖擺機構負責折疊，一

組前后移動裝置，一組上下升降裝置（升降采用鏈條升降）。整機軸承

采用NSK軸承，皮帶用虎牌，整機電氣控制由三菱PLC，昆侖通態觸摸

屏，驅動電機為三菱伺服電機。

設計速度200M/min。

穩定運行速度130-170M/min（視折疊材料輕重而定）。

材料堆垛高度1600MM 、長1100MM、寬1100MM

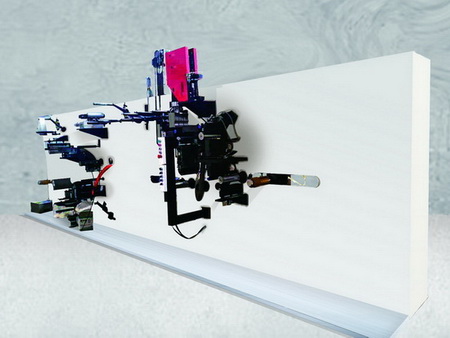

包覆機介紹：

整機功率：5KW（不包括膠機）

適用電源：380V  50HZ

包覆寬度：可隨意調整（可留邊）

特點：芯體自動接料，接頭長度在20MM左右，接頭可用（不變厚）

接料方式：可超聲波自動接料，也可用無塵布膠帶自動接料

速度：200M

整機長：4500MM  寬：1100MM  高：1800MM
