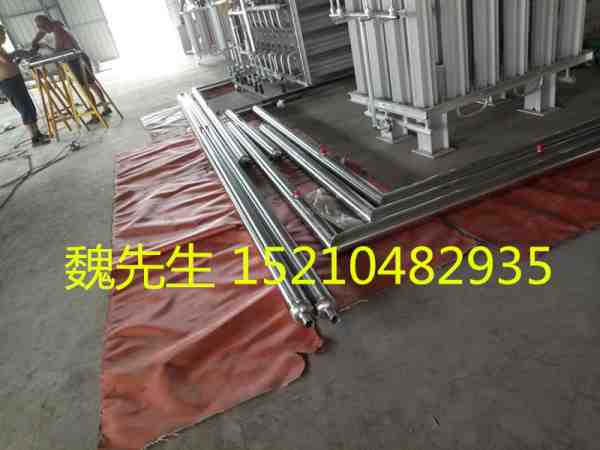

液氧真空管道

供應LNG真空管,低溫液體真空管


主要用于制氧空分設備或大型鋼鐵公司長距離、大流量的輸送液態氧氣、液態氮氣、液態氬


氣等各種低溫氣體。
優點是；沒有損耗、應用時間長等


主要技術指標及特點


一、主要技術參數


1、絕熱形式：高真空多層多屏絕熱；


2、適用介質：液氧、液氮、液氬、


3、設計溫度：-270 - +80℃；


4、工作溫度：-200℃ - +80℃；


5、設計壓力：1.6Mpa  4.0MPa ；


6、工作壓力：1.3 Mpa；


7、管道平均冷損量：≤0.5W/M；


8、管道真空泄漏率：≤2×10-10Pa·L/s；


9、夾層壓力：≤1.33×10-3 Pa；


10、內管強度試驗：1.15倍設計壓力；


11、管道設計使用壽命：30年；


12、管道正常使用壽命：大于20年；


13、管道材質：內管    0Cr18Ni9流體不銹鋼管


14、波紋管  0Cr18Ni9波紋型不銹鋼管


    15、外管  0Cr18Ni9不銹鋼管  1Cr15Mn8Ni1.5N-R不銹鋼拋光管。


二、真空管主要特點：


1、結構合理，不冒汗、蒸發率低。本公司在引進日本的高真空多層絕熱容器制造技術的


基礎上，不斷優化設計、制造工藝，形成了獨特的真空管技術。


2、結構設計獨特、合理，采用合理的補償結構，性能穩定、安全可靠。管道端部絕熱支撐采


用了平衡強度設計，確保了絕熱與強度的雙重可靠性。


3、采用品質優良的絕熱材料。為實現真空管良好的保溫性和抗輻射，本公司采用國外生產的


超細玻纖包扎層和超薄材料。為減緩真空管夾層真空的衰減，設置了吸附囊，選用


美國聯碳的吸附材料。


4、外形美觀、分段制作，安裝、維護方便、使用壽命長。外管、彎頭、外管波紋補償器全部


采用拋光不銹鋼制作。真空管道之間采用真空法蘭連接，安裝、拆卸、檢修方便。


5、真空管冷損***小得到了保證。小于1.33×10-3Pa的封結真空度；低于2×10-13Pa·m3/s


的管道漏率。


6、對材料的清潔和干燥按氧氣介質進行了嚴格的處理和控制。在材料清潔工藝中引用了美國


Praxair公司的GC-38和GS-40等相關標準。因此本產品用于食品、醫療、冶金、化工、機械、


醫療和國防、科研等高要求行業。


7、確保產品質量穩定可靠。采用日本高真空抽空、包扎技術，嚴格按照有關規程對真空管進


行加熱—加熱粗抽—加熱高真空抽—冷高真空抽—封結等工藝程序。采用全自動的TK-300型


高真空油擴散泵設備。


8、克服了一些廠家轉角采用45o對接結構的缺點：應力集中及外形不美。管道轉角處采用國


內R標準彎頭，獨特的轉角處包扎、組焊工藝。


9、管道上裝配本公司研制的高真空多層多屏絕熱低溫截止閥、止回閥，整體保冷效果好


      技術支持：魏先生  15210482935  QQ:1220225845
