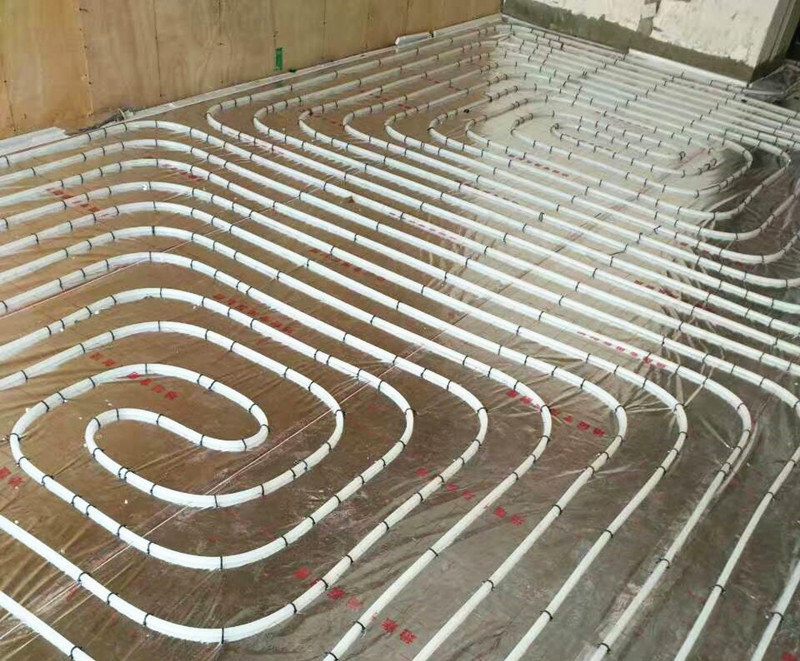

成都地暖盤管間距：成都地暖安裝管

成都地暖安裝管道鋪設間距是多少?由于集中供暖系統供回水溫度偏高，為了保證成都地暖管材使用壽命，同時避免地面溫度過高，不舒適等現象，應采用小型換熱器轉化一下供水溫度，然后根據具體裝修情況進行計算確定布管間距，保持200mm---250mm為宜。

國家標準成都地暖盤管間距最小100mm。但也不能超過300mm，間距太小，盤管困難造成施工不暢，間距太大，達不到散熱要求。

家用一般25cm間距，20cn也行。公共場所一般25-30cm間距。成都地暖管間距根據供暖條件和房間格局的不同，設計范圍在100MM-300M。一般管材間距在200MM左右。

成都地暖盤管間距的確定--《和創達學成都地暖》之間距確定文檔附件：

1 成都地暖盤管間距確定的理論依據

《地面輻射供暖技術規程》中地面面積散熱量的計算方法是ASHRAE手冊(2000年版)提供的計算方法，這種方法計算原理清晰易懂，并已經過實際工程檢驗。本文將按筆者的理解進行簡單講述，

1.1.1 1)有散熱面積的負荷修正

1.1.2由負荷計算可以得到某房間確切的熱負荷。考慮到家具等的遮擋，局部盤管區域的盤管要承擔全部的房間的負荷，考慮到實際散熱效果，所得的熱負荷要進行修正。即局部地面輻射供暖系統的熱負荷，可按整個房間輻射供暖所算得的熱負荷乘以該區域面積與所在房間面積的比值和下表中所規定的附加系數確定。

1.1.3局部輻射供暖系統熱負荷的附加系數

1.1.4例如，經過詳細計算，房間101的負荷是1000W，由于家具遮擋，房間有效供暖區面積與房間總面積比值是0.40，那么該房間修正后的熱負荷Q=1000*1.35=1350 W。

2)耗熱指標的確定

1.1.5單位地面面積所需的散熱量(耗熱指標)應按下式計算：

式中qx-單位地面面積所需的散熱量(W/?);

Q-房間所需的地面散熱量(W);

F-敷設加熱管或發熱電纜的地面面積(敷設加熱管)。

例如，房間101的修正后的熱負荷=1350W，房間可敷設加熱管面積13.5?，那么單位地面面積所需的散熱量qx=1350/13.5=100W/?

3)單位地面面積的散熱量

成都地暖盤管單位地面面積的散熱量由兩部分組成：單位地面面積輻射傳熱量qf和單位地面面積對流傳熱量qd組成，三者有如下關系：

q=qf+qd

其中qf=5*10-8[(tpj +273)4-( AUST+273)4]

qd=2.13(tpj-tn)1.31

式中q-單位地面面積的散熱量(W/?)

qf-單位地面面積輻射傳熱量(W/?)

qd-單位地面面積對流傳熱量(W/?)

tpj-地面的表面平均溫度(℃);

AUST-室內非加熱表面的面積加權平均溫度(℃);

tn-室內計算溫度(℃)。

1.1.64)有效散熱量的確定

確定地面所需的散熱量時, 應將本章計算的房間熱負荷扣除來自上層地板向下的傳熱損失，當加熱管為PE-X管或PB管時，單位地面面積散熱量及向下傳熱損失，可按《地面輻射供暖技術規程》附錄A確定。根據確定的供回水溫度，查得單位地面面積散熱量及向下傳熱損失;二者之差就是有效散熱量。

了解如何確定有效散熱量，并且知道了房間的耗熱指標，查表附錄A就可以確定成都地暖盤管間距了。

舉例說明：已經知道單位地面面積所需的散熱量=100W/?;當滿足附錄A的情況下，平均水溫45度，加熱管間距200mm時，散熱量136.6W/?，熱損失32.4 W/?。容易知道有效散熱量136.6-32.4=104.2W/?。

1.1.74)有效散熱量的確定成都地暖盤管長度

此外，《建筑節能技術實用手冊》介紹了根據熱指標直接求成都地暖盤管長度的方法：這里進行具體說明：

從物理性質表中可以查出復合管的熱導率為0.45W/(?.K)，供回水溫度差18度，熱指標32W/?，那么每平米所需管道的長度：32/18/0.45=4m。

注意：下章將介紹繪制盤管。成都地暖管道的長度一般是根據所畫圖紙量取的，而不是這樣計算出來的。

2 工程實際中簡易方法

而實際上，根據規范的限制及實際工程來看，成都地暖盤管的間距一般都在200～300mm之間。進行負荷計算的意義不是來確定盤管間距，而是做為設計的參考。設計人員根據房間相對負荷選擇相對的間距。

一般來說，同樣的房間，北面的房間要比南邊盤的密些，把邊的比中間的密些，頂層和收層要比中間層密些。
