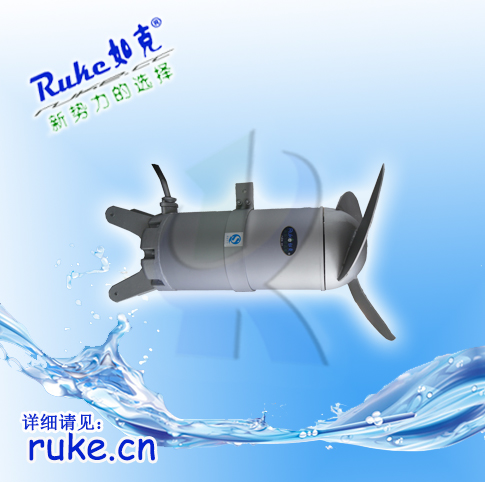

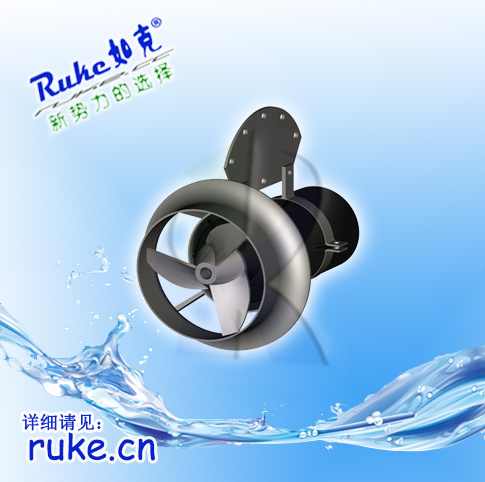

鑄件式潛水攪拌機設計與現場條件

鑄件式潛水攪拌機技術與性能說明：

本公司提供的潛水攪拌機為成套裝置，不銹鋼導桿、不銹鋼提升鏈、帶手搖絞車的提升裝置各一套，潛水電纜10m等

提供潛水攪拌機的推流圖，確?；旌暇鶆?，不產生沉淀。

提供安裝用的所有緊固件(包括不銹鋼螺母、墊圈等)

鑄件式潛水攪拌機設計與現場條件：

潛水攪拌機能在全浸沒的條件下連續運行、間歇運行和長期停止狀態后恢復運行。

潛水攪拌機能適應市政污水的腐蝕環境。

3.性能與構造

a. 說明

    潛水攪拌機適于重型應用，能在全浸沒的條件下每天24小時連續運行、間歇運行和長期停止狀態后恢復運行。

b. 性能

確?；旌暇鶆?，不產生沉淀。池底流速大于0.3m/s。

c. 導軌系統

(具體根據合同而定)導軌系統由不銹鋼方鋼導桿和起吊裝置、不銹鋼底部支座等組成，電機裝在托架上?？勺杂烧{(diào)整攪拌機的提升和下降，并無須排空水池情況下拆卸和安裝潛水攪拌器。潛水攪拌機全部的重量受力在它的支架上，此支架承受潛水攪拌機形成的推力。

d. 外殼

潛水攪拌機電機外殼材質為316不銹鋼，足以承受荷載，其表面平整，轉動頭部呈流線錐型。結構緊湊。

e. 螺旋漿

螺旋槳為三葉片自清洗式，整體沖壓而成。且經G6.3級動平衡檢驗合格。螺旋槳與軸之間用鍵連接傳動，轉動時不松動。螺旋槳軸和所攪拌的介質完全隔離。

f. 軸

潛水攪拌機的軸由耐磨不銹鋼2Cr13制造，螺旋槳和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封完全保護，與攪拌介質隔離。

g. 軸封

在潛水攪拌機電機和螺旋槳之間配備有一個機械密封。機械密封的密封面材質為碳化硅。機械密封的設計使用壽命大于25000小時。機械密封的設計可承受正、反二向轉動，不會帶來不良后果。

h. 軸承

潛水攪拌機軸置于兩個滾珠軸承之上，能承受徑向和軸向的力。軸承的設計壽命為50000小時。

i. 潛水電機設計特性

潛水型三相鼠籠型異步電機，防護等級為IP68，F(xiàn)級絕緣等級B級溫升，電機軸和轉子經動、靜平衡測試合格，每分鐘的轉速不超過1000轉，400V±10%，3相，50Hz。允許電壓浮動范圍為±10%。泵和電纜能在20米淹深下連續工作而不漏水，允許液體溫度40度。

潛水電機設計為可連續運行，每小時允許啟動次數為20次。

j. 電纜和電纜密封

電機配有用于控制和動力的水下型電纜，為同一根電纜，單獨進口，電纜接入接線室使用可重復使用的雙道壓縮橡膠套密封，電纜出口為軸向，沿電機殼外表面貼緊布置，安全可靠，不受水流沖擊，不會在起吊時鉤住。不接受其他形式的二次密封。

k. 泄漏傳感器

在電機室和油室之間設置一只泄漏傳感器，用于防止水漏入電機造成損壞。訊號在電控柜內能監測并在電機出現嚴重損壞前發出報警訊號。

l. 熱敏開關(具體根據合同而定)

電機的三相線圈內設3只雙金屬開關，用于監控定子溫升。運行電壓500V，電流2A，cos j=1。在130°C動作關掉電源。

m. 安裝提升系統

安裝系統包括每機的方鋼導軌、調向盤、鋼絲繩、可移動臂式起吊架、手搖式卷升裝置等。
