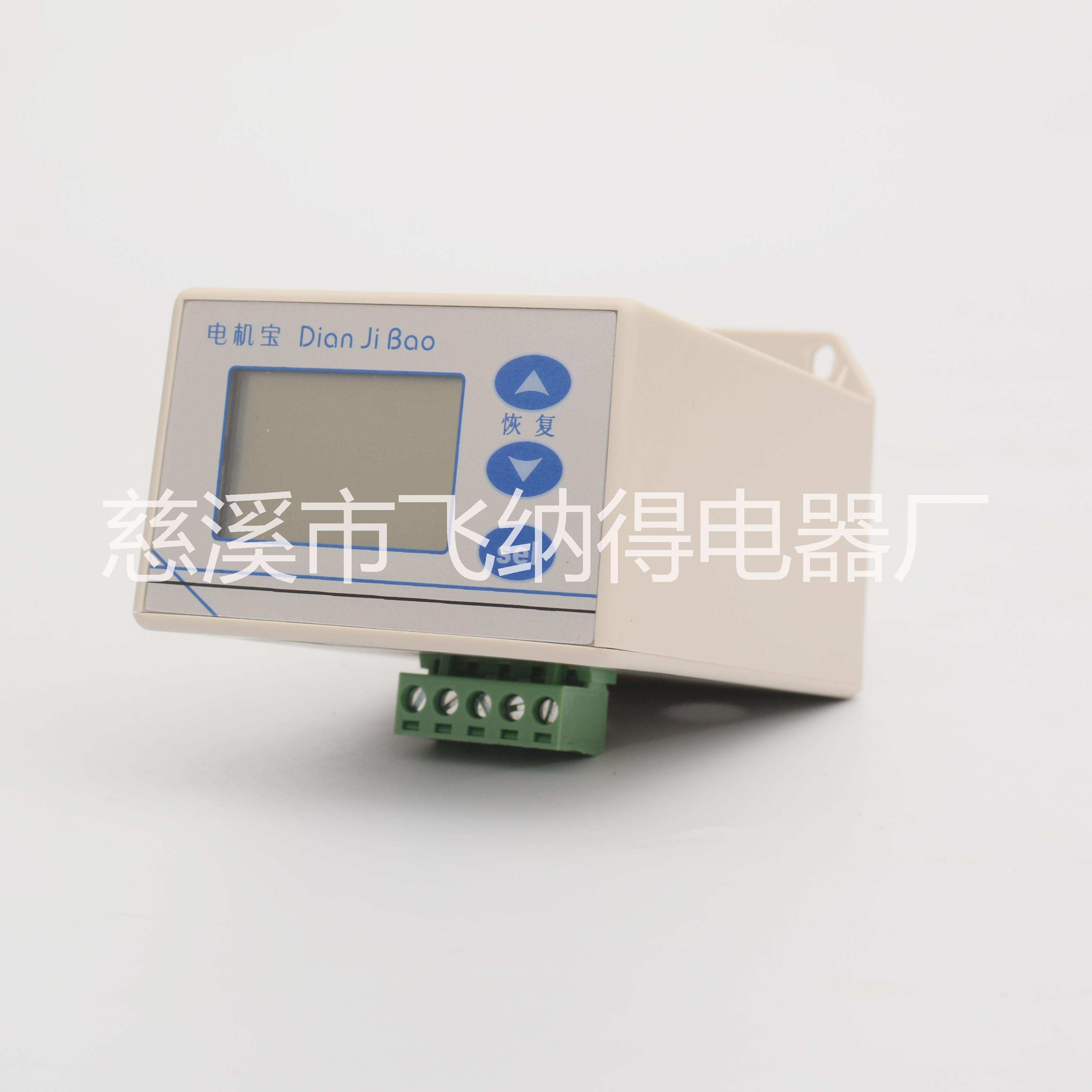

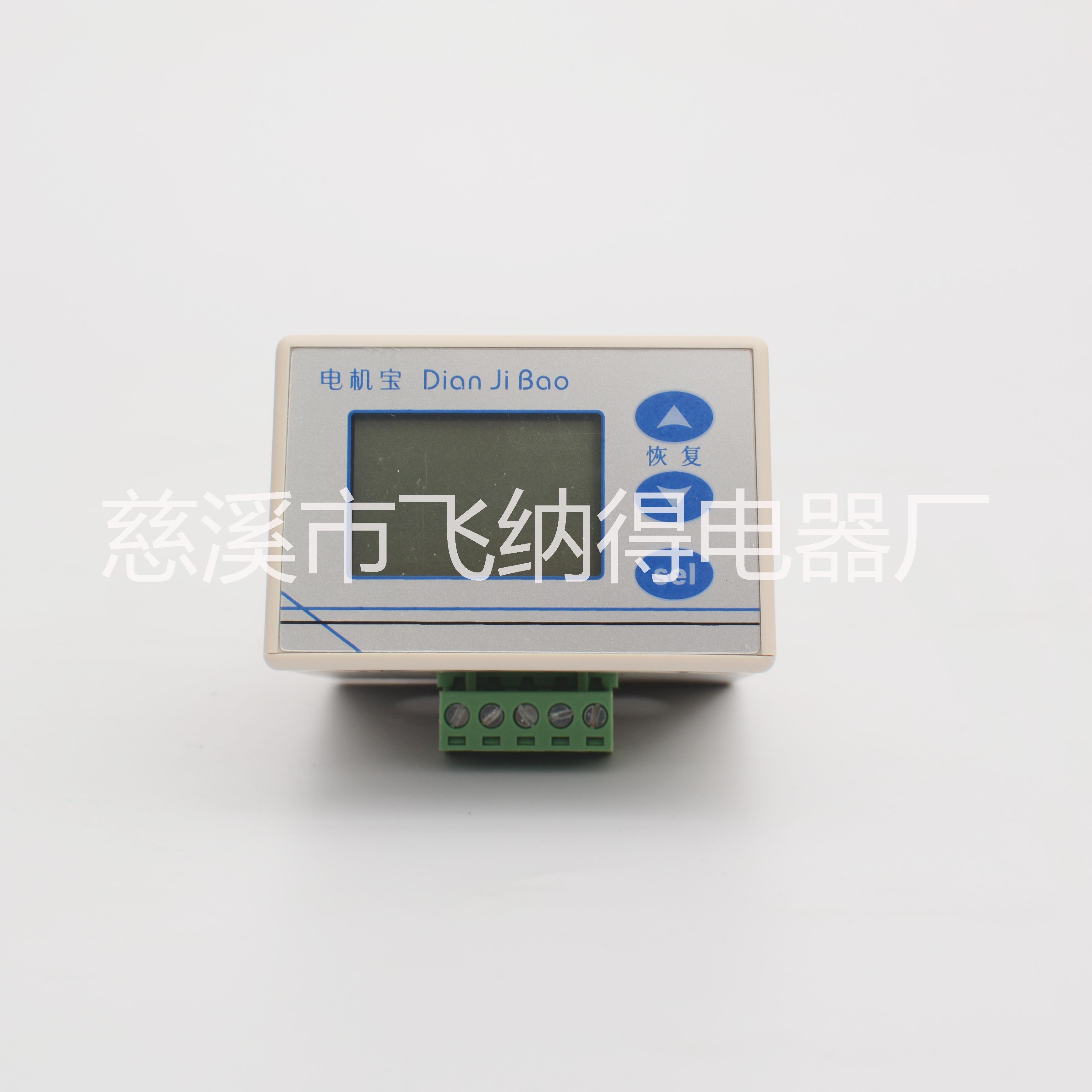

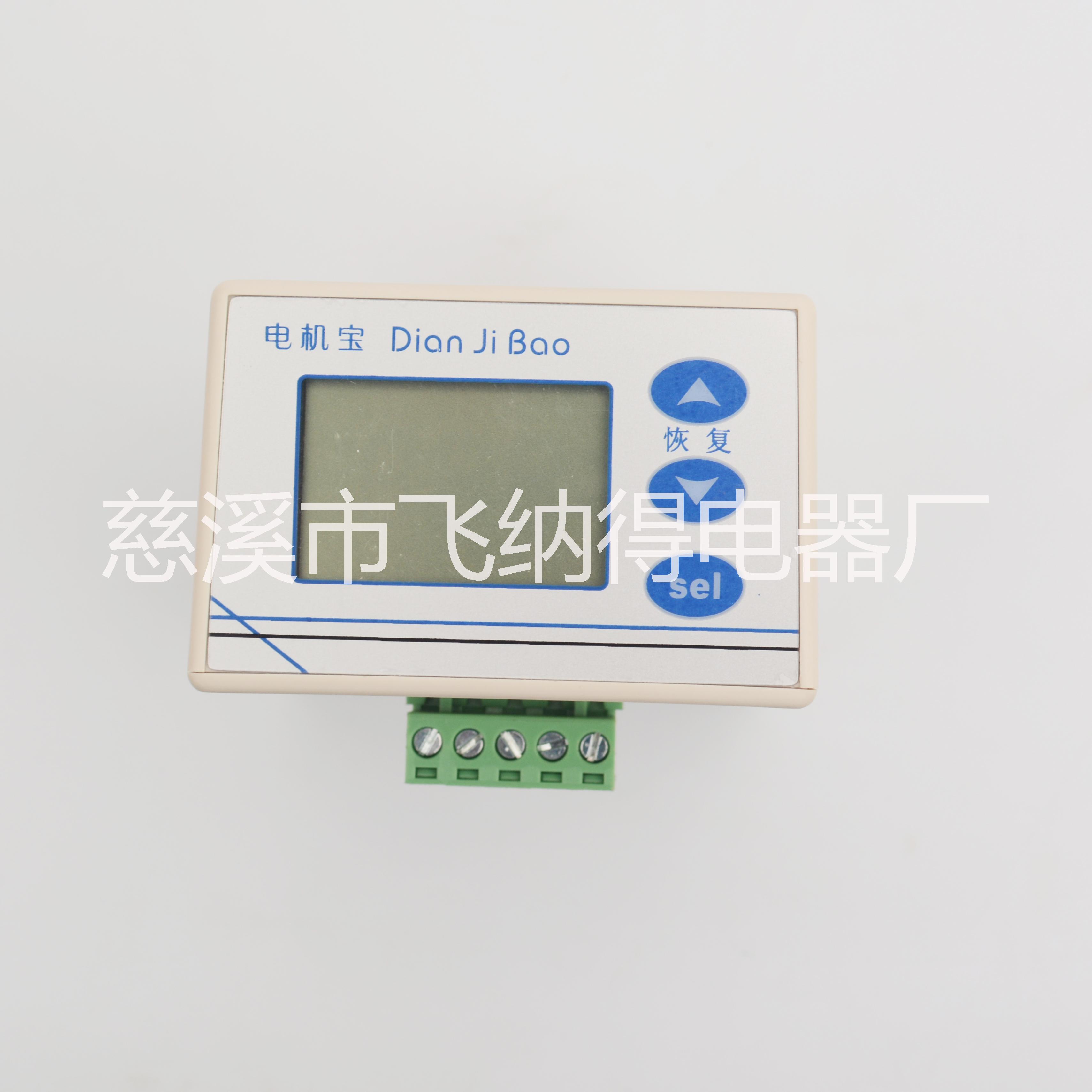

工廠直銷飛納得小電機保護器JFY-713
[電機保護器]
小電機保護器廠家
[電機保護器]
郵箱：
手機：
- 品牌： 飛納得
- 型號： JFY-713
- 加工定制： 否
- 規格： 70*44*98MM 105g
JFY-713
一．產品簡介
本產品是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
二．主要功能
1、 電流顯示：可顯示三相平均電流和A、B、C三相電流。
2、 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時間可調,提供五條反時限曲線。
3、 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
三．技術指標
| 指 標 | 型 號 | 單位 | 說 明 |
| JFY-713 | |||
| 額定電流設定范圍 | 0.5～10 | A |
|
| 電流量程 | 15 | A |
|
| 電流測量精度 | ±1% | - |
|
| 定時限保護動作時間 | 0.1～20 | 秒 |
|
| 反時限曲線 | 無 | - |
|
| 電源電壓 | AC 170V～450V | V |
|
| 觸點容量 | 3A/440VAC | - | 純阻性負載 |
| 使用環境 | 溫度-10℃～50℃，濕度≤85%，無凝露 | - |
|
四．操作指南
一、怎樣查看A、B、C三相電流？
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
二、怎樣設置電動機額定電流值？
長按“Sel”鍵2秒，液晶顯示“電流設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
三、怎樣從告警（保護）狀態恢復？
當發生過載、缺相等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復。
四、怎樣設置參數？
在顯示電流的狀態下，長按“5”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。內部
參數代碼如下表所示：
| 類別 | 代碼 | 參數名稱 | 設定范圍 | 出廠 設定 | 單位 | 備注 | |
| 過載保護類 | F11 | 電動機額定電流 | JFY-713 | 0.5-10 | 5 | A | 這個參數可以直接長按Sel鍵設定。 |
| F13 | 過載動作時間 | 0.1 – 60.0 | 3.0 | 秒 |
| ||
| F23 | 缺相動作時間 | 0.1 – 20.0 OFF | 2.0 | 秒 |
| ||
| 附加功能類 | F61 | 上電延時 | 0 – 999 | 0 | 秒 | 通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 | |
|
| End | 退出設置狀態 | - | ||||
■ 基本工作原理
電流檢測
通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
過載保護
過載保護可分為定時限保護和反時限保護兩種模式，JFY-701. JFY-713只有定時限模式，JFY-702、704、706、708可通過設置參數F12選擇定時限或反時限模式。
定時限模式
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
反時限模式
過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，JFY-702、704、706、708均提供5 條反時限曲線，見下表：
| 過載倍數 | 反時限曲線(F12) | |||||
| 1 | 2 | 3 | 4 | 5 | 0 | |
| 1.1 | 930.2 | 1860.5 | 2790.7 | 3720.9 | 4651.2 | F13 (定時限)
|
| 1.2 | 296.3 | 592.6 | 888.9 | 1185.2 | 1481.5 | |
| 1.5 | 87.1 | 174.3 | 261.4 | 348.6 | 435.7 | |
| 2 | 34.5 | 69.0 | 103.5 | 138.1 | 172.6 | |
| 3 | 12.7 | 25.3 | 38.0 | 50.6 | 63.3 | |
| 4 | 6.7 | 13.4 | 20.1 | 26.9 | 33.6 | |
| 5 | 4.2 | 8.4 | 12.6 | 16.7 | 20.9 | |
| 6 | 2.9 | 5.7 | 8.6 | 11.5 | 14.3 | |
| 7 | 2.1 | 4.2 | 6.3 | 8.4 | 10.4 | |
| 8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 | |
|
| 以上為過載動作時間(單位:秒) | |||||
缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
自動恢復
保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。
例如F51=3，F52=15，F53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。
時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
1. 電動機的三根相線分別穿過A、B、C三個孔
2. 電源接220V或380V都可以，保護器在交流170-450V范圍內都可正常工作。如果條件許可，建議盡量使用220V電源。
3. 端子1為內部繼電器常開點，2為常閉點，3為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、缺相等故障時，繼電器釋放，斷開電動機電源。
