室內智能軌道物流傳輸系統設備

智能軌道物流傳輸系統是由計算機集中控制，通過在各功能科室和護士站安裝收發站點，以高強度鋁合金軌道作為運輸路徑、智能運輸車作為運輸載體，建立醫療物品運輸通道，實現物品安全、、精準傳輸?shù)闹悄芪锪鱾鬏斚到y(tǒng)。

曼徹彼斯自主研發的*的30kg MaxTurck智能小車，容量達到50L。及*“混合雙電源”驅動智能小車，解決行業普遍存在的智能小車掉電現象，并且能夠降低小車運行噪音，減少系統短路風險，提升系統的安全穩定性。智能小車擁有紅外線或臭氧，防止物品相互交叉感染。大開口設計，物品易放易取。箱內配置水平儀，保證液體物品、標本等在運輸過程中始終處于水平狀態，安全平穩。配備物理、紅外雙防撞功能，與障礙物保持30cm安全距離。配備電子鎖+機械鎖，行進過程中不能打開箱體，到站后需要密碼和鑰匙才能打開箱體，雙重保障運輸物品的安全。智能軌道物流傳輸系統能夠同時多任務運行，再加上水平0.6m/s，垂直0.3m/s的運輸速度，極大提升了物品的運輸效率，為節省大量的人力物力，解決了各功能科室物流需求。

系統主要組成部分
1.控制系統
2.智能運輸車
3.收發工作站
4.軌道
5.轉軌器
6.防火門/窗
7.空車存儲站


一：控制系統


●  采用行業的自動化控制模塊，抗干擾能力強，  運算速度快；
●  DCS集散式分區控制模式，提高系統工作效率；
●  智能運輸車調度管理與路徑優化管理；
●  強大的信息處理與存儲功能；
●  全時全程的追蹤定位管理；
●  互聯網遠程診斷與監控。
●  全中文顯示操作界面，清晰掌握系統狀態；


控制系統功能


控制系統同時具備以下功能：
1. 強大的信息處理功能，存儲和顯示系統運行的歷史記錄，統計數據的分析和輸出。
2. 智能的調度管理與路徑優化管理。
3. 傳輸任務發出之前，控制系統都對任務規劃路徑安全檢測一次。
4. 系統工作時，可以實時監控每個智能小車的狀態，和路徑狀態。
5. 開機時自動空轉檢測整個系統：每次開機啟動系統時，系統將自動空轉檢測系統內的所有工作站，平移轉軌器，智能小車狀態，檢測完畢后，并將結果存放在控制中心。
6. 中央控制系統內含故障LOG日志表格，可根據需要導出近兩天的故障信息。
7. 若某收發站有故障，可關閉此站，不影響整個系統的運行：
8. 收發站、平移轉軌器、智能小車的控制器均裝有故障診斷軟件，當收發站、轉軌器、運輸車發生故障時，控制中心自動向每一個收發站的畫面上和中心控制機發出故障信息。當某一收發站發生故障時，系統能自動關閉次站，而不影響其它收發站的工作。
9. 全部漢字顯示操作界面。
10. 系統監控顯示出當前智能小車在系統所處的動態位置。

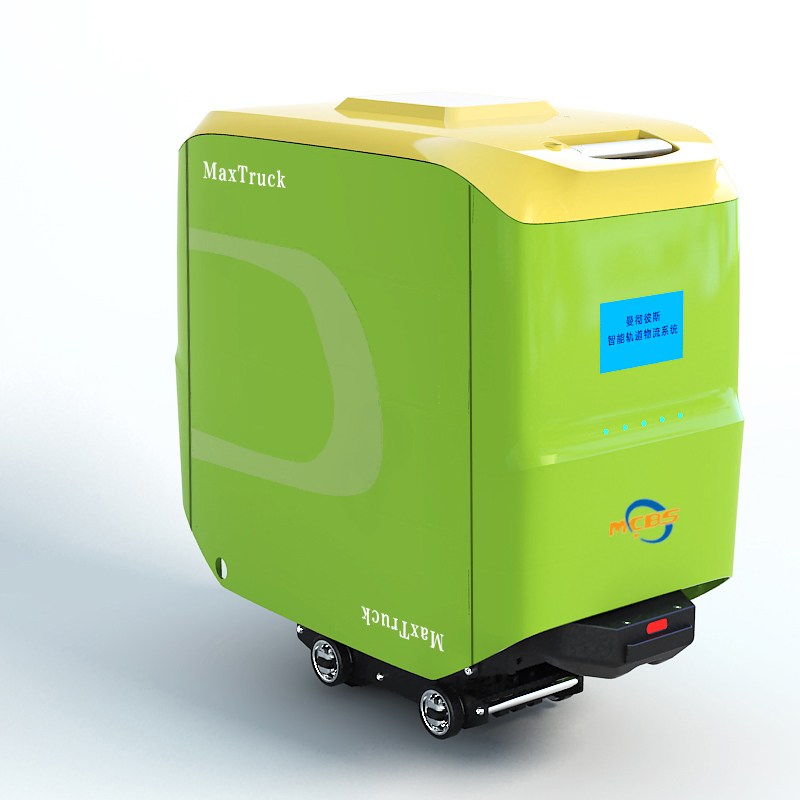

智能運輸車（中型車）
【MaxTruck】軌道中型車傳輸系統
30KG
超大承載量，容量提升至68L
傳輸效率與市場同類產品相比
-------------------------------------
●  優質鋁合金材質堅固耐腐蝕，將工業科技與醫療需求融合；
●  自有技術，打造自主品牌。
●  小車采用伺服驅動系統，運行過程更平穩。




智能運輸車（中型車）尺寸參數
【MaxTruck】軌道中型車傳輸系統
車廂外尺寸：
長：600mm
寬：350mm
高：410mm
車廂內尺寸：長：533mm
寬：307mm
高：370mm



智能運輸車（小型車）特點

緊湊車體，小巧實用
●  符合中國營運特點，按國家標準250ml輸液包技術，二甲一個病區約1車即可運送所需輸液。
●  緊湊窄車體設計，輕松框定車內物品，內部無死角，實現空間有序化利用。
●  據樓梯結構量體裁衣，設計精巧、布局柔和，釋放空間。


全程可管可控，不丟物品，不丟車
●  全程管控，監控、跟蹤、調度并根據小車位置和速度計算路線。
●  物理鎖+電子密碼，雙重保障，全程不丟物品。
●  紅外感應+物理防撞計算，規避撞車風險。


混合雙驅，不掉電，不下線
●  升級制動功能，系統綜合提升，速度更快，更安全。
●  小車全電池渠道，在高能耗區域采用銅軌和鋰電池雙驅動，保障小車運輸穩定性、安全性，杜絕掉電現象。


智能運輸車（中型車）結構

箱體內設置擋壓板，未滿載時可用擋壓板固定物品，避免物品晃動，保障物品安全；
紫外線定時，防止物品交叉感染；
箱體內配置水平儀，保證液體標本在傳送過程中始終處于水平狀態；
加寬箱體，大開口設計，物品易取易放，滿足國內大質量、大體積物品物流需求；
前后配置紅外感應防撞裝置，前后車保持30CM安全距離，規避車體碰撞，保障物品安全；

小車自帶LED顯示屏，可以顯示小車的編號、狀態及位置車體內自帶紫外裝置，對大腸桿菌、白色、金黃色葡萄球菌率可達99%。

采用物理防撞模塊與紅外感應防撞雙重保護，保障物品安全。

車內配置擋壓板，當運輸車內不滿載時，為防止物品上下晃動，翻轉，壓料板可根據車內空間，固定箱內運輸物品。

車內配置水平儀，運送液體標本，運輸車翻轉時開口始終朝上，防止傾斜

收發工作站

工作站：設在臨床科室或病區接收和發送物品的控制站點，根據發送和接收量來設置單軌還是雙軌站點。
采用觸控顯示屏，中文操作界面，一鍵式發送，無需編碼轉換。發送僅需一次輕輕觸碰，大大降低了因誤操作而導致的系統故障，對話式控制終端，到站有聲光提示，可查詢歷史記錄，可選配稱重功能。
站點位置一根軌道，運輸車不能同時進、出，運輸物品不繁忙的站點采用單軌站點，如病區護士站通常采用單軌站點。

收發工作站：雙軌站點
雙軌站點為兩根軌道，一根軌道進站，一根軌道出站，運輸車可以同時進出。繁忙的站點采用雙軌站點，如藥房，供應室，配液中心。

收發工作站特點

顯示屏
配置10.2寸彩色液晶觸摸面板，全中文、簡潔的操作界面，用戶體驗友好。
緊急召回
針對已發出的智能運輸車執行召回、急停指令，減少因錯發漏發造成的損失。
加密發車貴重物品傳輸可設置密碼，拿取需密碼解鎖，保證物品傳輸安全性。
自動稱重
自動稱重，過載報警，防止小車超負荷工作。

收發工作站：觸摸屏

采用液晶觸摸屏
   a. 能完成調車、存車、發車等基本功能
   b.能控制紫外功能
   c. 能通過站點觸摸屏來開電子鎖功能
   d.能查詢發車、到站歷史記錄
   e.能控制站點開啟與關閉
   f.小車到站有聲光提示功能
   g.可選配稱重功能，超重后禁止發車
   h.小車發車后一定時間內可召回

軌道

給小車提供運行線路，通過彎道、轉軌器等能實現小車在立體空間內轉彎、換向、變軌等動作
軌道分類：軌道分直軌道、90°內彎軌道、 90°外彎軌道、 90°水平左彎軌道、 90°水平右彎軌道和異形彎軌道
軌道材質：優質合金材料，一次成型。表面本色陽極處理，硬度高、耐腐蝕、美觀耐用
軌道規格：寬221mm，厚3.5mm。軌道單根一般為3.55米，多根拼接而成。

轉軌器
用于智能小車在不同軌道上的轉換。
控制采用的伺服控制系統，移動位置精度達到0.1mm。
轉軌器有兩軌轉軌器、三軌轉軌器、四軌轉軌器、五軌轉軌器，長度均為820mm

空車存儲站

空車存儲站，用于存放沒有任務的空車，可對空閑的智能小車進行紫外?？哲嚧鎯φ究筛鶕?jù)各個的使用需求任意設置。通常會在繁忙站點附近設置空車存儲站，以便于快速調車。如：藥房、配液中心，中心供應室，急診科等。

競爭優勢
*MaxTruck軌道中型車物流傳輸系統
載重量：30kg   容積：68L
主要用于*，解決90%以上物品運輸需求

SarTruck軌道小車物流傳輸系統
載重量：20kg   容積：40L
主要用于二甲
*“混合雙驅”運輸車，解決行業普遍存在的掉電現象。

優勢：
1、杜絕小車斷電現象。
2、降低小車行走噪音，延長易損件使用壽命。
3、減少短路風險，提高整個系統的安全穩定性。


混合雙驅   不掉電  不下線

一、研發背景
目前，市場上的智能化軌道物流傳輸系統，均為銅軌供電方式。小車下方的銅刷與銅軌接觸，
以此方式給小車進行供電。
弊端：1、地庫、堅井等環境惡劣，灰塵較大，銅軌覆灰后，銅刷不易于銅軌接觸，導致小車掉電
；2、從銅本身的質地來看，銅長期與氧氣接觸，易導致氧化生銹。
二、原理介紹
基于以上弊端，公司研發“混合雙驅”型運輸車，使用的電動力系統中包括銅軌導電和車體身帶鋰
電池。在高耗能區域，小車采用銅軌和鋰電池雙驅動。銅軌鋪設區域為：豎井垂直向上軌道、車庫
、站點。（小車可滿負荷連續跑不少于4小時。）
三、優勢：
      1、行業，杜絕小車斷電現象。
       2、減少銅刷與銅軌摩擦，降低小車行走噪音，延長銅刷使用壽命。
       3、減少銅軌短路風險，提高整個系統的安全穩定性。

技術優勢-核心技術掌握國人手中，不受技術制約
40人的研發團隊>>歷時5年>>上百次試樣試驗>>>上千次破壞試驗


技術優勢-核心技術掌握國人手中，不受技術制約。
曼徹彼斯完全擁有獨立研發技術和自主。
目前，公司有2項發明，5部軟件著作權，15項實用新型。

大運載量的軌道運輸車   中國行業標準
