西安DSL-1型正像森林羅盤儀

一、概述
DSL-1型正像森林羅盤儀是一種在野外所進行的各種作業中，用來作為定向和測量的儀器，它可以準確地測定出方向、距離、水平、高度差及坡角等，主要應用于森林普查、農田、水利及一般工程的測量。在型號中的三個拼音字母的意義為“大地測量”，后面的數字1為順序號。
二、結構與工作原理
本儀器主要由磁羅盤、水平機構、望遠鏡及三角支架組成。當調整水平后，羅盤的磁針將指向地磁場的方向，即它的一個極將指向磁北極，如果對磁偏角的影響作以修正，就可準確地測出正北極的方向，并由此可以測知任何方位。
磁羅盤主要是由一個能夠自由轉動的磁針，一個有360°刻度的園形刻度盤及殼體構成。殼體能夠相對于支架作360°的全回轉。
在使用本儀器時，首先要使儀器處于水平狀態，為此在羅盤內設置了兩個長條狀水準器，在殼的下部采用了萬向球絞座，由它們共同組成了水平調整系統，使儀器快速準確地調至水平狀態。

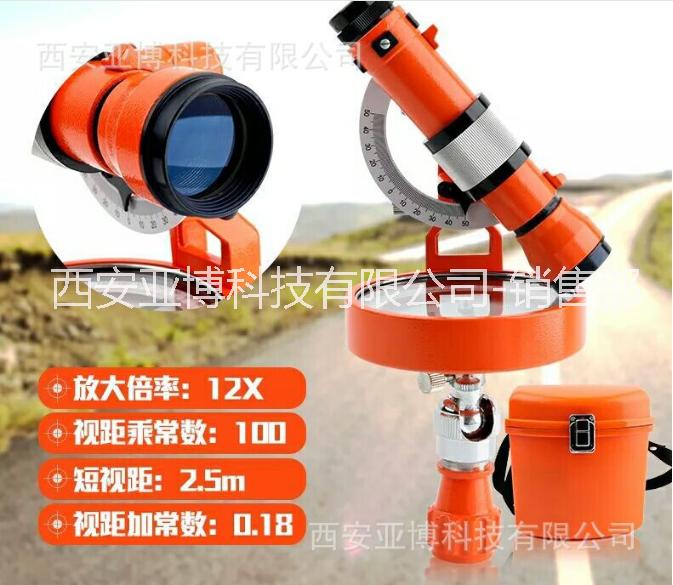

本儀器裝有12倍的望遠鏡，由物鏡、鏡筒、轉向系統和目鏡組成，望遠鏡有一個垂直旋轉的支點，可作上下50°角的轉動。望遠鏡可以縱橫全方位地觀測遠距離的目標。鏡內設有棱鏡正像系統，使得在目鏡上的成像為正像，無論其上下方向及左右，使觀測者所看到的全為正像，完全真實面準確地再現了被觀測物，因此在觀測與測量時極為方便快捷，完全免除了由于倒像所帶來的麻煩。
三、主要技術參數
放大倍率：12X 最短視距：2.5mm
視距乘常數：100 視距加常數：0.18
鑒 別 率：11″ 度盤格值：1°
四、重量與體積
重量：0.7kg
體積：140×105×190mm3
五、安裝及使用方法
在測量前選定儀器的位置后，先支好三角架，并將羅
盤儀安裝在三角架上。利用支腿對儀器的水平度做粗調。
利用萬向球絞座進行水平度微調。
松開羅盤殼下部的緊定螺釘，水平轉動羅盤，并上下
轉動望遠鏡筒，使望遠鏡能照準被觀測物。
（4）調節目鏡使眼睛能清晰地看到鏡內的十字線（目鏡清晰度調節）。
（5）調整鏡筒上的調焦輪，直至看清目標為止，此時即可作距離、高度、水平等項目的測量。
（6）放開磁針止動螺釘，望遠鏡與羅盤配合使用即可對目標的方位作出測量。
六、保養及注意事項
（1）儀器應保存在清潔、干燥、無腐蝕性氣體及無鐵磁物磁場干擾的庫房內；
（2）儀器在不使用時，應將磁針鎖牢，避免軸尖的磨損；
（3）儀器的測微機構，縱軸及橫軸不可隨意拆卸；
（4）使用時，嚴格注意避免磕碰及漏進雨水、灰塵等；
（5）本儀器工作的環境溫度為-25℃~45℃。
