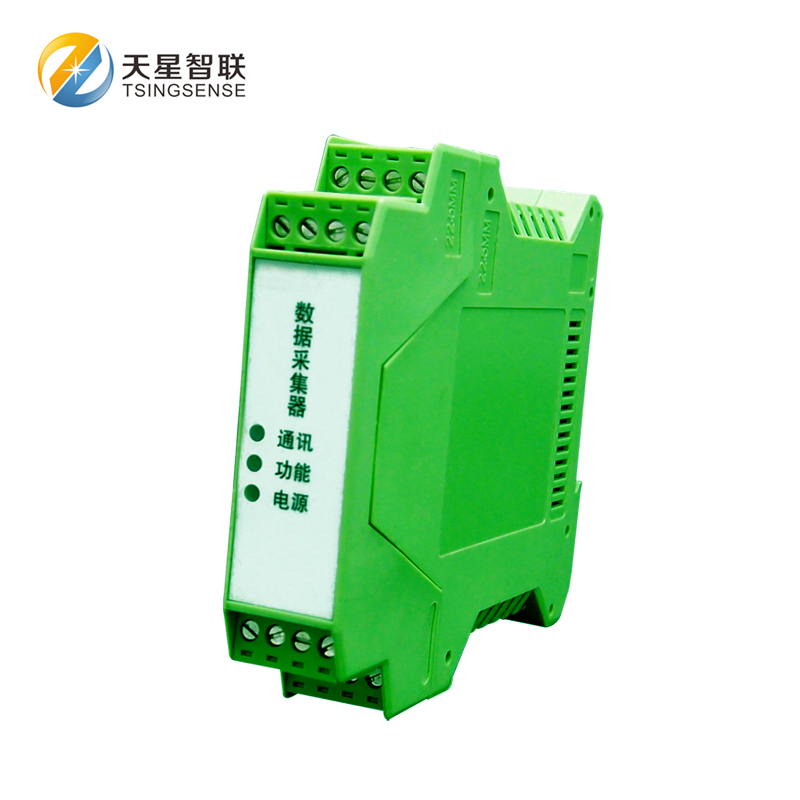

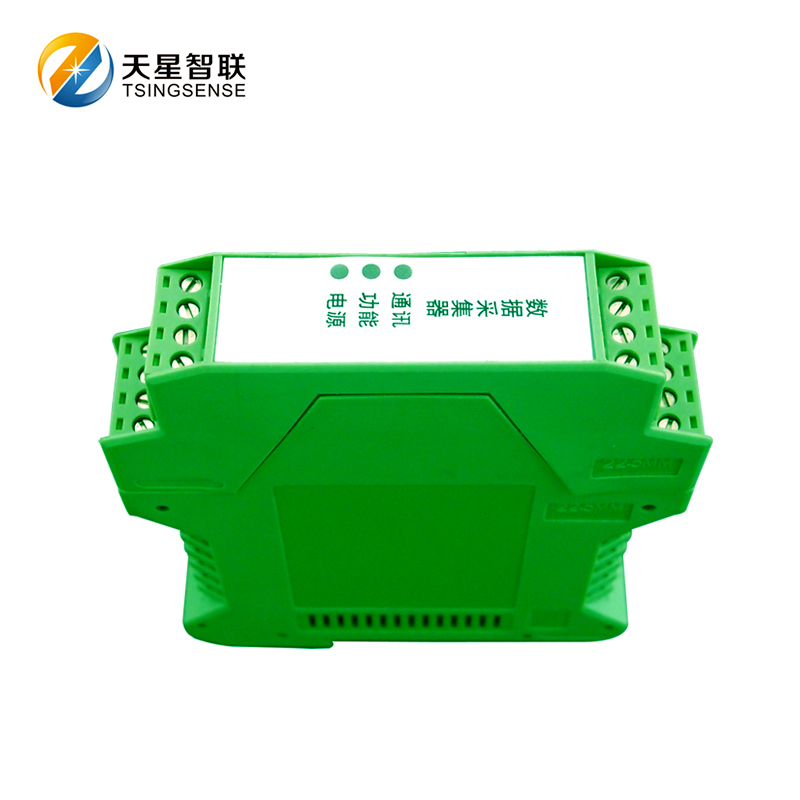

CDL-8DA轉換模塊

CDL-8DA轉換模塊

產品概述：

CDL-8DA模塊是一款適合在工業環境下使用的產品，可以實現主機RS485或232接口信號隔離轉換成標準模擬信號（同時可以采集開關信號），用以控制遠程設備，此模塊可以應用在RS485、RS232總線總線工業自動化控制系統，將計算機串口通信信號轉化為4-20mA或0-5V等標準模擬信號輸出，用來控制工業現場的執行設備，儀器儀表、PLC/DCS/FCS/PCC/等。

CDL-8DA模塊包括電源隔離、信號隔離、DA轉換、RS485串行通信更配置；串口通信方式采用modbus通訊協議，波特率可設置，能與其他廠家的控制模塊掛在同一RS485總線上，便于計算機編程。

本產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都可以存儲。

產品特點

抗干擾能力強

輸出信號線性

工業級設計標準

-45-+85℃工作范圍

可靠性高 設置簡單容易安裝

信號輸出與通信接口之間可承受3000VDC電壓隔離

產品優勢：

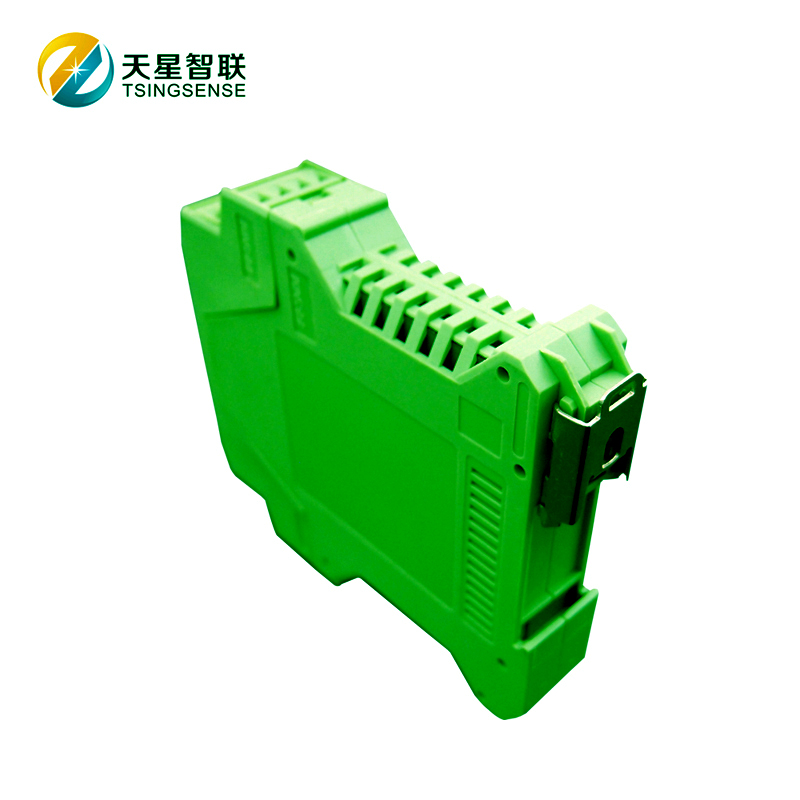

外殼集成了導軌接口可方便工業現場安裝，可同時轉換8路電流模擬量輸出，也可同時對開關量進行數據采集，模塊采用工業集成設計,在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下工作的穩定性，為數據的準確性和穩定性提供了可靠保證。

功能：

通訊協議：標準modbus協議

通信接口：1路標準的RS485通訊接口可選RS232接口

通訊接口：高抗干擾設計：±15KV ESD保護，通訊響應時間＜100ms

模擬信號輸出：8路信號輸出，產品出廠前所有信號輸出范圍以全部校準。在使用時，用戶也可以很方便的校準

抗干擾：模塊內部有瞬態抑制二極管，可有效抑制各種浪涌脈沖，保護模塊內部的數字也可以很好的抑制來自電網的工頻干擾

技術指標：
