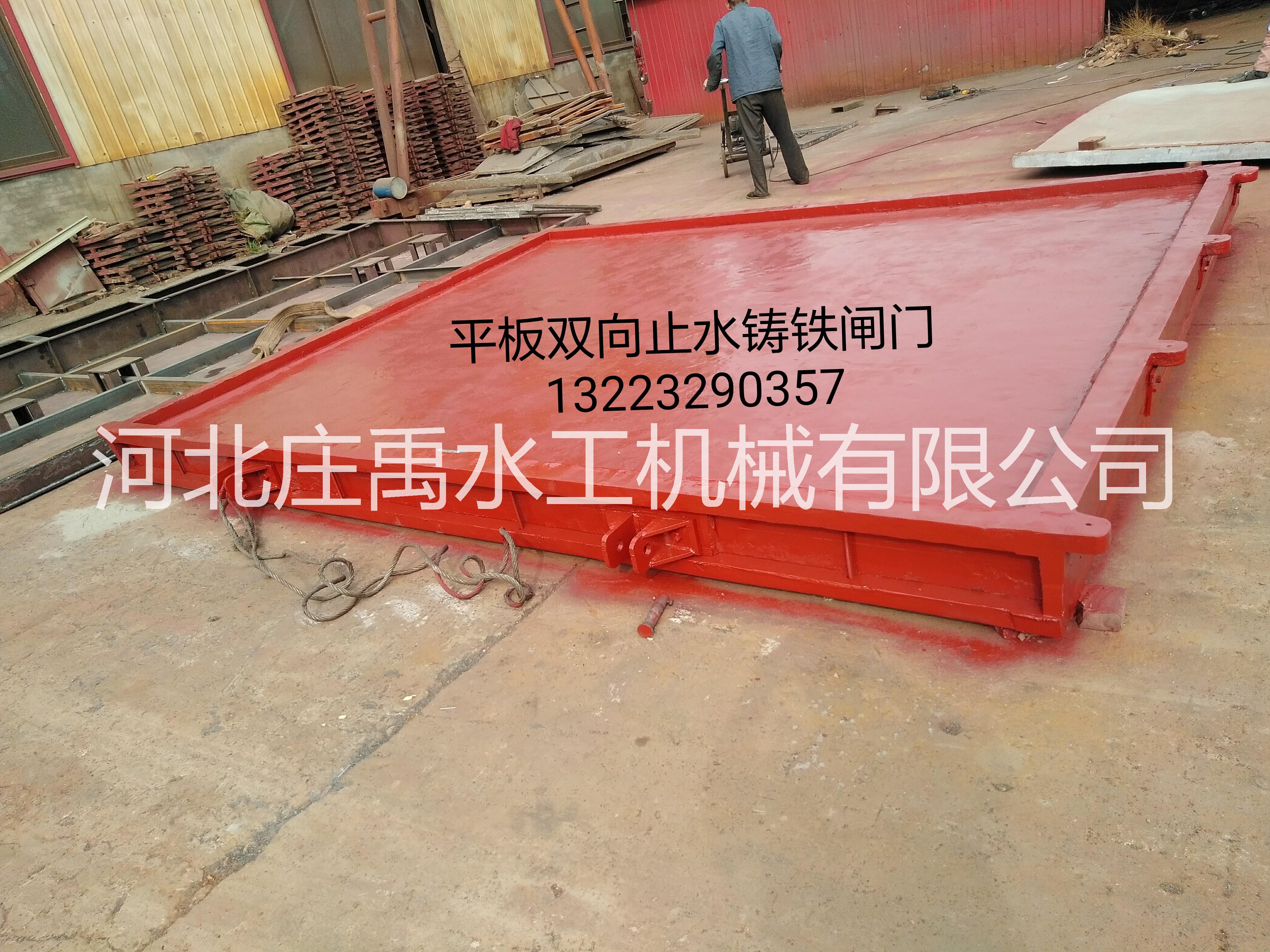

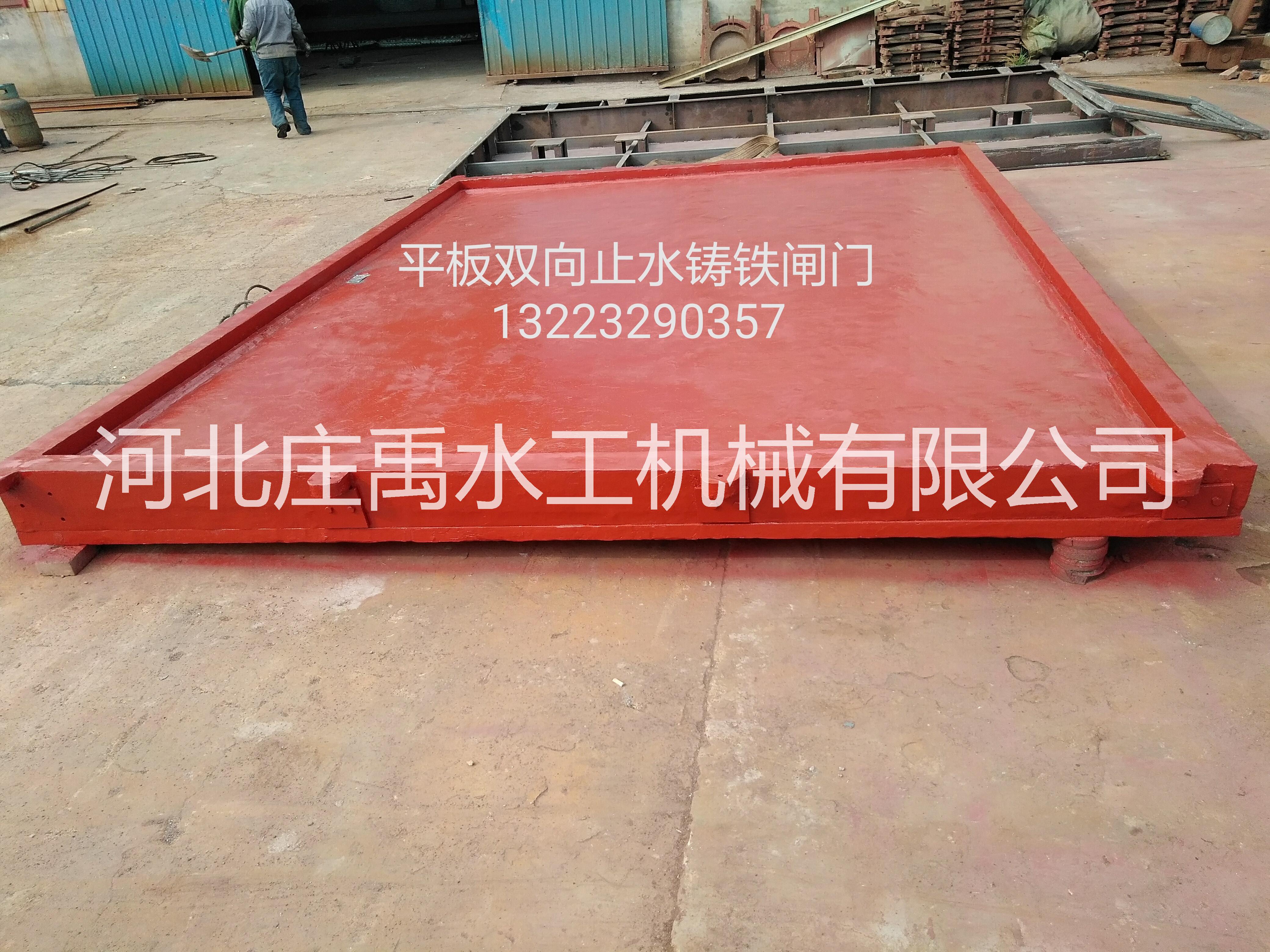

供應PGZ型鑄鐵閘門 可定制 單向止水 雙向止水 弧形 平板 河道止水閘門

PGZ型鑄鐵閘門詳細說明：

1.PGZ 型系列平面鑄鐵弧形閘門只限于安裝在露頂式水利工程上使

用和閘后止水：

2.規格500mm-2500mm 時為鑄造結構整體式，推薦選用單吊點啟閉機;

3.規格3000mm-4000mm 時為鑄造結構組裝式，推薦選用雙吊點啟閉

機；

4.根據用戶特殊要求，可把止水面安裝上銅止水；

5.根據用戶特殊要求，可生產公司標準規格外異形閘門；

6.可根據用戶來圖樣，制造各種異形閘門或?yàn)橛脩粼O(shè)計異形閘門圖

樣；

7.根據用戶水利工程水頭高低配備啟閉機（啟閉力=水頭+閘門面

積、重量+螺桿重量+摩擦、安全系數） 。

鑄鐵閘門安裝:

1、安裝技術要求

（1）閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。

（2）閘門的埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4

條和第9.1.10條至第9.1.13條的規定。

（3）閘門現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。

（4）閘門主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，

經過測量校正合格后方能進行。所有主支承面應當調整到同一平面

上，其誤差不得大于施工圖紙的規定。

（5）閘門水封裝置的安裝技術要求，應符合 DL/T5018-2004第9.2.3

條至第9.2.7條的規定。

（6）閘門安裝完畢后，應埋件表面和門葉上的所有雜物，特別

應注意不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套

涂抹或灌注潤滑脂。

（7）經監理人檢查合格的閘門及門槽埋件，方能按第13.2.6條規定

進行涂裝修補。

（8）閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地

吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值不得大于5.0mm,當超過上述規定時，應予配重調整。

閘門安裝注意事項

(1)在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

(2)檢查主立框與橫框連結上的止水面是否有錯位，如有錯位則松動連接螺栓將止水面調整在同一平面內。

(3)閘門安裝時應采用整體就位安裝，禁止閘框、閘板分體安裝，防止閘框變形。

(4)二期澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。

(5)閘門出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。

鑄鐵閘門的日常保養與維護

1、在啟閉時應留意閘板的上、下極限位置，以免損壞閘門或啟閉機。

假如在啟閉機過程中如有異常狀況應立刻中止啟閉并及時檢查處置。

2、定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水分離面

潤滑。閘門關閉時在距底面100mm 處，將閘門暫停1分鐘，應用門底激流沖底槽內的雜物后再將閘門關閉.

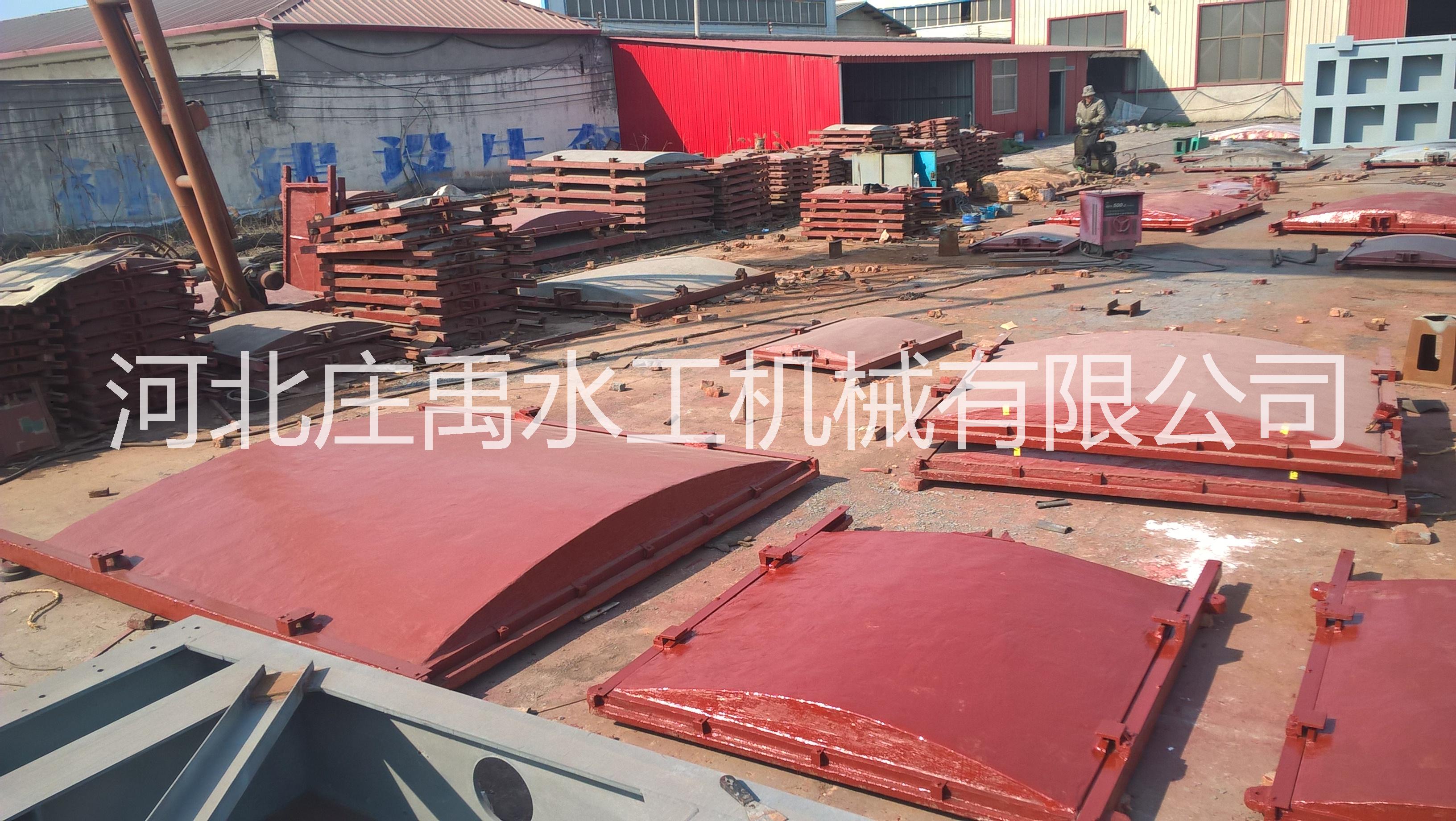

PGZ型鑄鐵拱形閘門是以鑄鐵為原料制作的，具有耐腐蝕，止水密封好，安裝簡單，使用壽命長等特點。產品有:弧形鑄鐵閘門、高壓鑄鐵閘門、鑄鐵鑲銅閘門、雙向止水鑄鐵閘門等。
