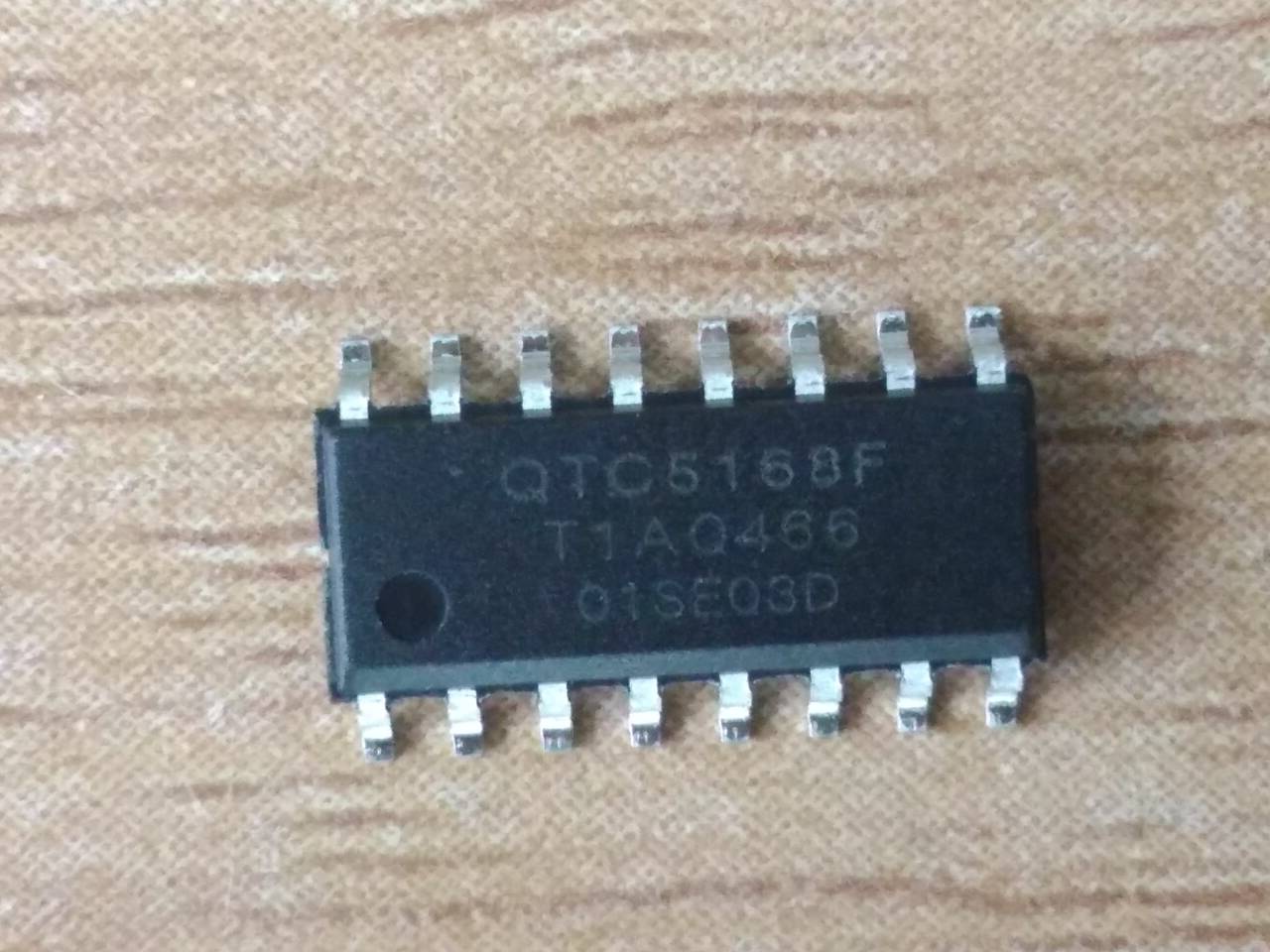

單線通訊觸控芯片 QTC5168F 應用指南

8通道電容式觸控芯片；

QTC5168F是一款具備抗干擾、防水的8通道電容式觸摸芯片，可以工作在不同頻率的開關電源供電系統以及非隔離的阻容降壓電源系統并且靈敏度完全一致，在靈敏度適當?shù)那疤嵯拢疄R，水漫，水淹觸摸面板都發生不誤動作，即使成片積水淹沒多個感應鍵也可以正常觸摸，在無需加電感濾波的情況下可以通過 4kv 以上電快速瞬變?nèi)好}沖干擾測試，干擾過程中可以正常進行觸摸操作、靈敏度不降低、不漂移，還可以抵抗5w的對講機射頻干擾，系統具備的靈敏度自動校準功能，靈敏度自動補償功能，工作環境突變抑制功能，提供靈活、簡便的靈敏度調節方式，應用非常廣泛......

芯片特點；
* 2.6v-5.5v的寬電壓工作
* 工作電流1mA-2mA
* EFT>4KV@1KHZ/5KHZ/100KHZ 符合相關行業標準
* 注入電流10v@150KHZ-230MHZ全頻段乃可正常操作
*電源穩定后0.5s內即可完成初始化并開始觸摸偵測
*具備觸摸信號輸出超時強制性關閉功能，防止觸控鍵被鎖死
*的軟件波綠算法，大幅增強了芯片的對電源紋波的抗干擾能力
*的防水性能，即使觸摸面板有水霧、水洼、乃可正常操作
*觸摸有效信號采用單線串行輸出，并且支持任意組合鍵
*具備高壓跌落保護功能，工作過程中不會因?yàn)殡娫措妷旱涠a(chǎn)生誤動作
*的抗干擾能力，高達5W的對講機靠近感應旁連續、間歇發射不誤動作
*工作環境（溫度、濕度、面板介質等）發生變化后，芯片能快速校準，確保長時間穩定工作
*靈敏度自動補償算法，PCB因格通道走線的長短，粗細，電容耦合程度不同，使各通道的靈敏度不一致，芯片自動校準功能，快速使各通道靈敏度補償?shù)揭恢?br /> *采用sop-16L寬腳小封裝




     適用范圍；家電電器、油煙機
               電磁爐、飲水機
               電熱水器、破壁機
               說已接觸到水和抗干擾要求較高的電子產品
