供應雅力大450/618平面磨床 加工精密模具

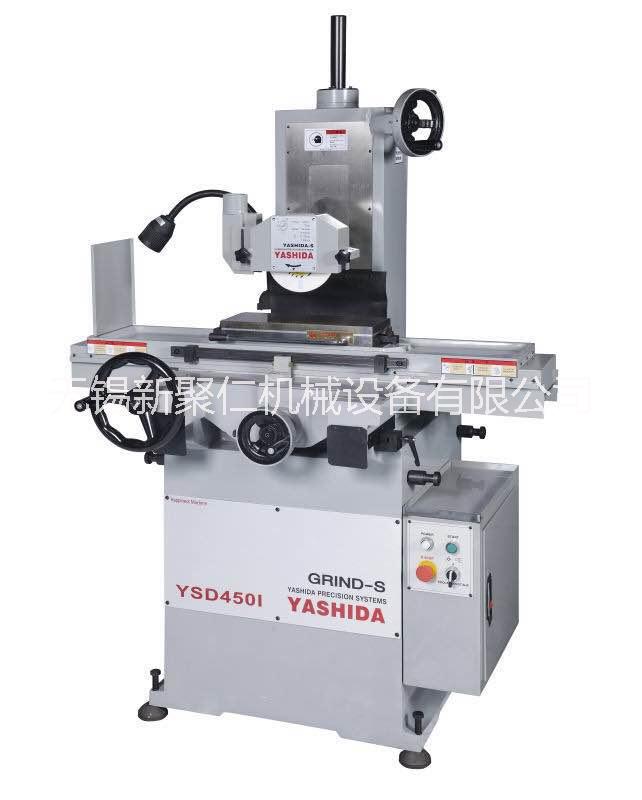

供應雅力大450/618平面成型磨床

【機床特點】

??（1）機械材質結構：主要鑄件如底座、鞍座、工作臺、立柱采用FCD35之材質，是高強度及耐磨性鑄鐵，配合內部之超加強肋，并經強制回火處理，內應力，杜絕日后形變，保持機械精度。

??（2）高強度立柱 特別采用加大H型鋼結構，高鋼性，寬夸距滑軌，再經加工及精密導軌研磨，主軸不產生振動，確保加工成品精度。

??（3）低摩擦介面 本機前后及左右滑道貼有鐵弗（TURCITEPS）薄片，由人工鏟花完成，以獲得致之接觸面，可使用工作臺運轉時輕快確保其準確性。

??（4）高精密主軸 V3級設馬達與砂輪主軸一體設計，主軸材質為SCM-21經調質后，初加工后經高周波硬化處理且經精密研磨后采用歐系超精密封式油脂潤滑，確保長期壽命，高速旋轉低噪音，無振動，高性能，強扭力，適合精密成型研磨。

（5）自動潤滑系統 采用電磁泵控制潤滑油強制不斷循環潤滑所有的滑軌，上下及前后螺桿，可降低磨損度。

1.本機鑄件機身、工作臺、鞍座、底座均采用FCD-300鑄件，并經弛力退火季化處理，平衡內應力，確保機床穩定耐用

2.馬達與主軸一體直接設計，主軸采用級精密滾柱軸承，扭力大，耐重切削。特別主軸配重平衡，在高速成型下，達到之成型磨削。

3.Y軸、Z軸螺桿采用臺灣進口，并經熱處理硬化后牙縫再經研磨加工，精密度及使用壽命非一般可比。加高加重式工作臺，鋼性強不變形精度恒久耐用

•

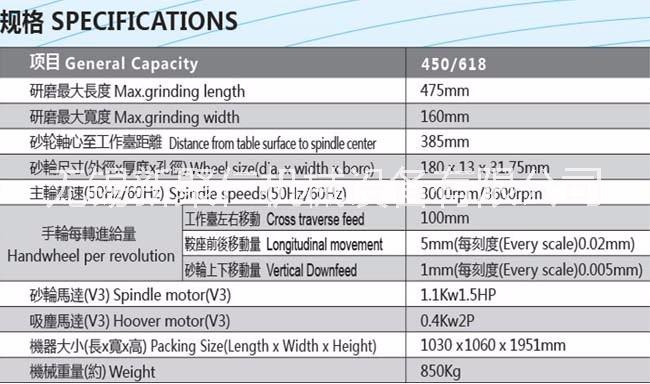

•                                               產品參數

• 項目		450I
  研磨長度		465mm
  研磨寬度		160mm
  砂輪軸心至工作臺距離		357.59mm
  砂輪尺寸（外徑*厚度*孔徑）		180*13*31.75mm
  主軸轉速（50Hz/60Hz）		3000rpm/3600rpm
  手輪每轉進給量	工作臺左右移動	100mm
  	鞍座前后動量	5mm（每刻度0.02mm）
  	砂輪上下移動量	1mm（每刻度0.005mm）
  砂輪馬達（V3）		1.1Kw1.5HP
  吸塵馬達（V3）		0.4Kw2HP
  機器大小（長*寬*高）		1675*1214*1968mm
  機械重量（約）		880kg
