溫州市穿墻套管廠家
[穿墻套管廠家 穿墻套管價格 穿墻套管廠商 穿墻套管批發 穿墻套管價錢 復合套管報價]
郵箱：
手機：
- 品牌： 江昌電氣
- 型號： SRTG-20/1250A
- 加工定制： 否
- 材質： 硅橡膠
- 耐溫： 70
- 基材： 銅
- 膠系： 硅橡膠
- 阻燃性： -
- 耐壓： 1250
- 顏色： 紅色
- 產品認證： -
- 總厚度： 1.2
- 產地： 浙江
產品說明及使用方法：

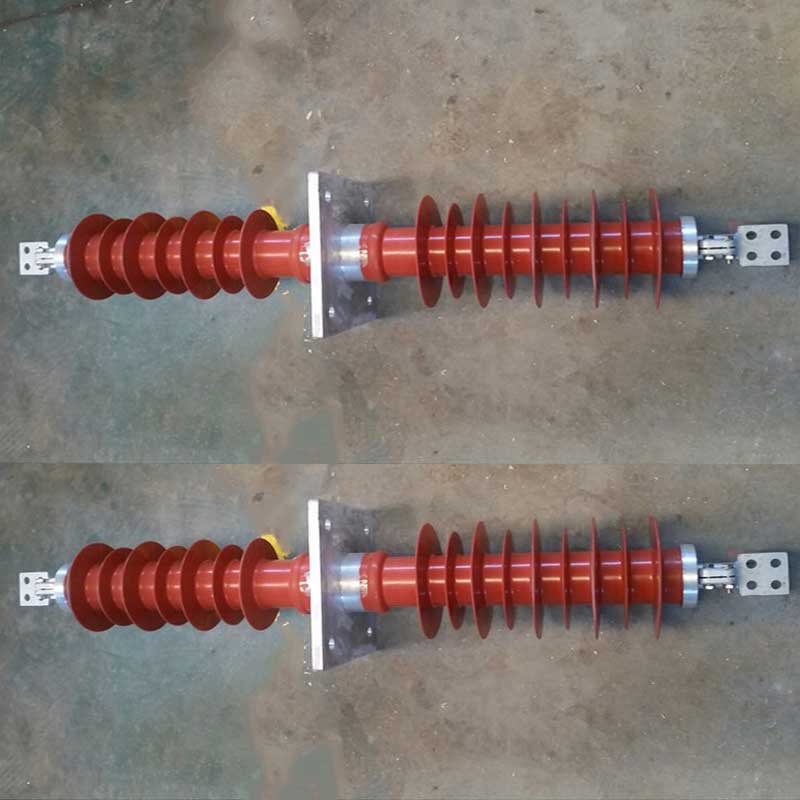

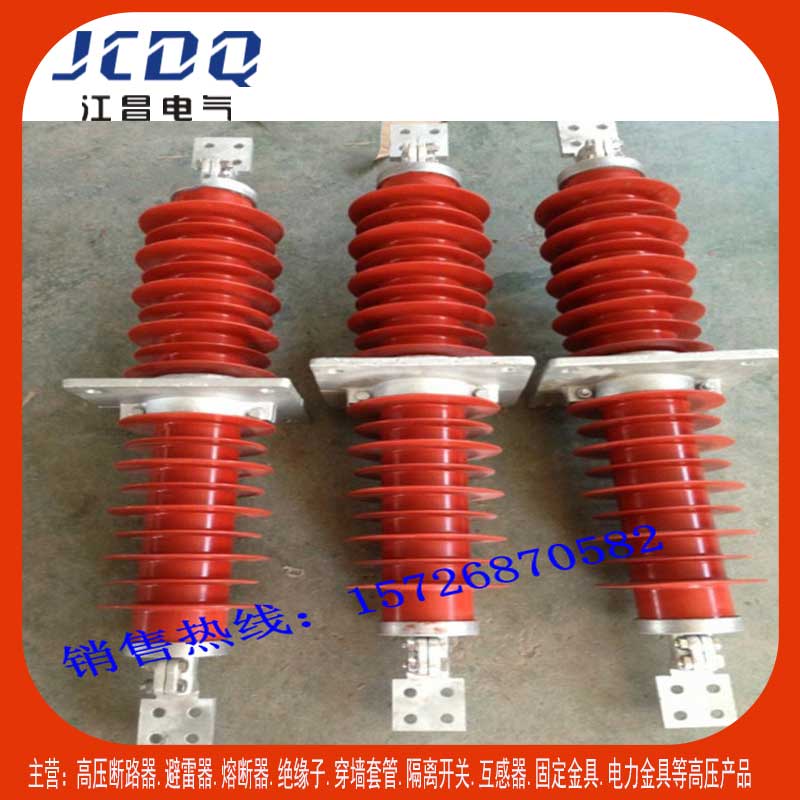

復合干式穿墻套管FCGW-10/200-2000A
一、使用范圍與特點
本系列產品為戶外-戶內型，適用于額定電壓未10KV~35KV，頻率15~60Hz的三相交流系統電站和變電所的配電裝置。安裝地點環境溫度為-40℃~40℃，海拔高度不超過1000m。本產品適用于水平安裝。
復合穿墻套管的各項電器、機械性能均達到標準要求，他還具有復合絕緣子的共同特點。體積小、重量輕、外形美觀，特別是用作外絕緣的硅橡膠傘裙，護套所具有的良好憎水性和憎水性遷移特性，使復合穿墻套管有很好的耐污穢性能和防止污閃的能力。
二、產品型號及符號意義
三、結構及性能
復合傳墻套管由圓筒導桿和緊包導桿的環氧纖層、中間法蘭、及包封環氧玻纖層的硅橡膠護套和傘裙組成，中間法蘭區域進行了電場均勻處理。本系列產品依據Q/GND—05—2003進行生產，并復合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相關規定。其主要尺寸和電氣、機械特性如表一、表二。
復合穿墻套管示意圖
表一 復合穿墻套管的主要尺寸
| 產品型號 | 總長 mm | 主體長 mm | 戶外端主體長 mm | 戶外端爬電距離 mm | 大傘徑mm | 法蘭安裝孔距 mm | 安裝孔徑 mm | 導電桿徑 mm |
| FCWB-10/630 | 535 | 445 | 210 | 400 | 115 | 89 | 11 | M20*15 |
| FCWB-35/630 | 1130 | 970 | 435 | 1030 | 178 | 200 | 15 | M20*15 |
| FCWB-35/1250 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M30*15 |
| FCWB-35/1600 | 1170 | 970 | 435 | 1030 | 178 | 200 | 15 | M39*20 |
表二 復合穿墻套管的主要電氣、機械性能
| 產品型號 | 額定電壓 KV | 額定電流 A | 工頻電壓KV | 標準雷電沖擊耐受電壓（峰值）不小于KV | 彎曲破壞負荷 KN | |||
| 干耐受 1min | 濕耐受 1min | 擊穿 | 可見電暈 | |||||
| FCWB-10/630 | 10 | 630 | 30 | 75 | 75 | 75 | ||
| FCWB-35/630 | 35 | 630 | 30 | 176 | 25.8 | 185 | 75 | |
| FCWB-35/1250 | 35 | 1250 | 30 | 176 | 25.8 | 185 | 75 | |
| FCWB-35/1600 | 35 | 1600 | 30 | 176 | 25.8 | 185 | 75 | |
電議
浙江省樂清市江昌電氣有限公司
注冊資金：100萬以下
聯系人：樊慧燕
固話：0577-62605167
移動手機：15726870582
企業地址：浙江 溫州市
