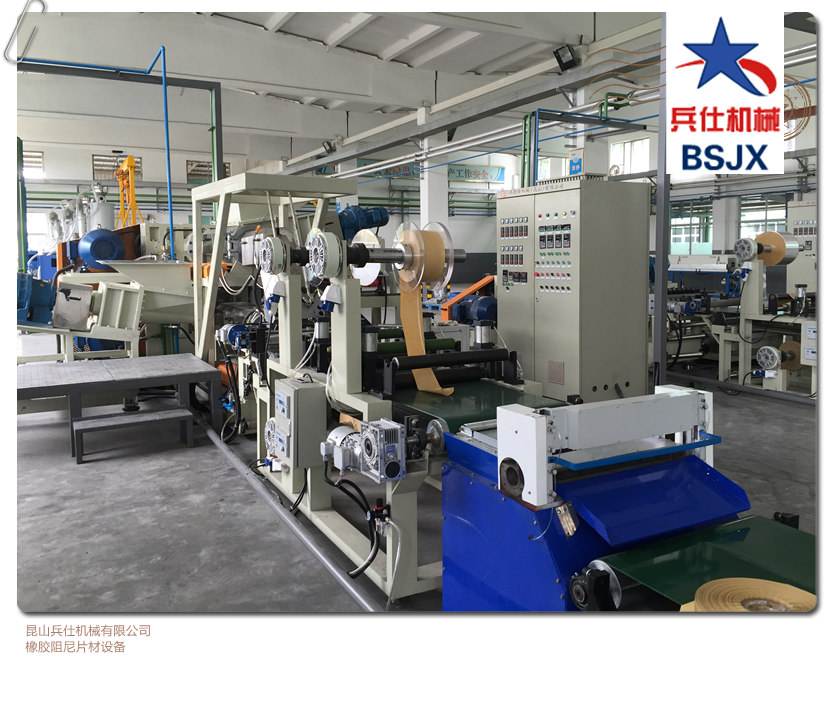

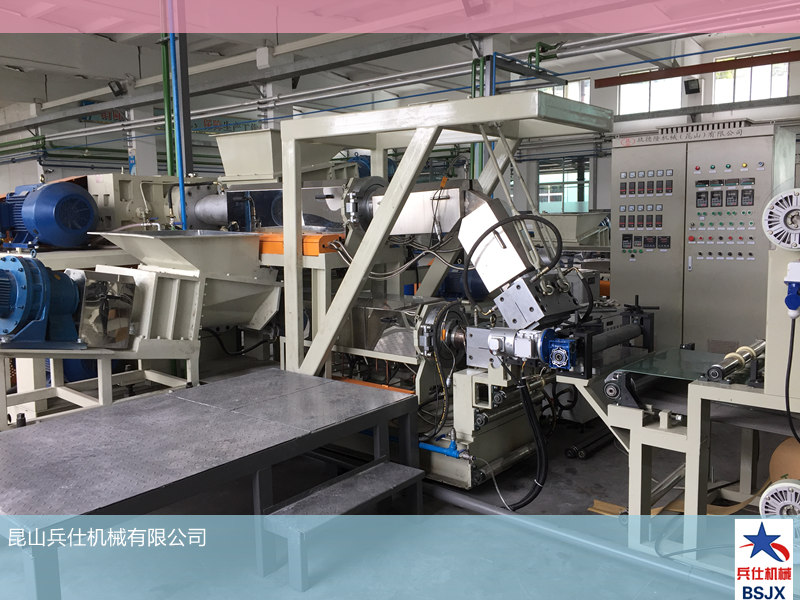

混煉機單螺桿阻尼片材生產線

擠出工藝：500升混煉機-----平臺------120/80強制喂料機——L-80單螺桿擠出機——哈佛換網-----模具接口------橡膠模具-----模具溫控系統（模溫機）-----2.5米硅橡膠輸送帶-------自重壓輥----氣動壓棍----上下覆膜裝置------切邊及包邊系統------L-300切片系統------輸送帶--------四工位收卷------主機控制系統采用：PLC控制系統帶遠程監控系統

Ⅲ、加工物料： 丁晴橡膠阻尼片

產    能：100～200/公斤小時（取決于客戶的配方、工藝、生產條件）

橡膠輸送帶

    1） 輸送帶材質:硅橡膠;輸送帶300mm×2500mm;輸送帶里面加不銹鋼板鋪平

2) 輸送電機1.5kw采用“三晶”變頻調速器,線速度0-8m/m;變頻器控制

3) 橡膠輸送帶兩邊要帶槽道;防止輸送帶跑偏

4）輸送帶安裝5KG壓輥1組； 15KG氣動壓輥1組；輥筒直徑：70mm；輥筒包硅橡膠；防止粘連 ；氣動壓輥行程可調(采用:機械調節閥那種)；高度50mm

5)輸送帶加真空吸附裝置；電機：1.5kw,防止跑步及膠帶打滑

（七）上下放卷裝置（熱腹合無紡部裝置）       雙工位

1）上放卷安裝在輸送帶頂部;二個直徑71mm氣脹軸;放卷速度采用磁粉控制; 放卷裝置上安裝導流輥;展平輥等

2）下放卷安裝與托架下; 二個直徑71mm氣脹軸; 放卷速度采用磁粉控制;下放卷架子與底座為螺絲連接;與輸送帶能同步前后移動;防止下放卷在放無紡布是不能與輥筒摩擦; 放卷裝置上安裝導流輥;展平輥等

4) 雙面覆膜

(八)分切及包邊系統

    1.分切及包邊系統一套

（九）L-300切片系統

1) 剪板寬度：300mm.裁切精度要求控制：0.1mm

2) 厚度：15mm，最寬：500mm;剪切速度，15m/min

3) 切刀有光電安全保護裝置

4) 切刀上加羊毛刷;

5）0.5米輸送帶一套

（十）L-200四工位收卷機

1）雙力矩電動機驅動，電機功率：0.75KW

2）配氣漲軸：4支

3）卷徑：300mm線速度：V=12米/分。

（十一）隨機備件與工具：

1）主機輸入輸出油封                            3套

2）熱電偶                                       1支

3）內六角扳手                                   1套

4）熱保護器                                     1個

5）固態繼電器                                   1個

6）接觸器                                       1個

(十二) 電器控制系統

1）3X380V，交流50HZ

2）交流接觸器：德力西

3）主 機空 開：德力西

4）電氣控制柜控制包括溫控系統、驅動系統、聯鎖聯控系統

5）變頻器: 三晶,速度調整、顯示：10寸觸摸屏、PLC。帶遠程監控系統

6）機頭設有熔體壓力及熔體溫度顯示，其中熔壓與主機聯鎖，實現超壓保護。
