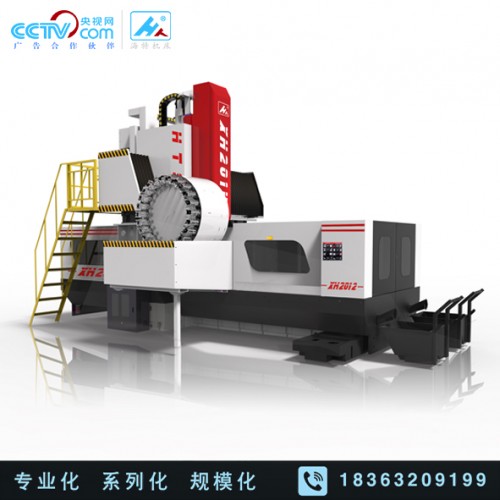

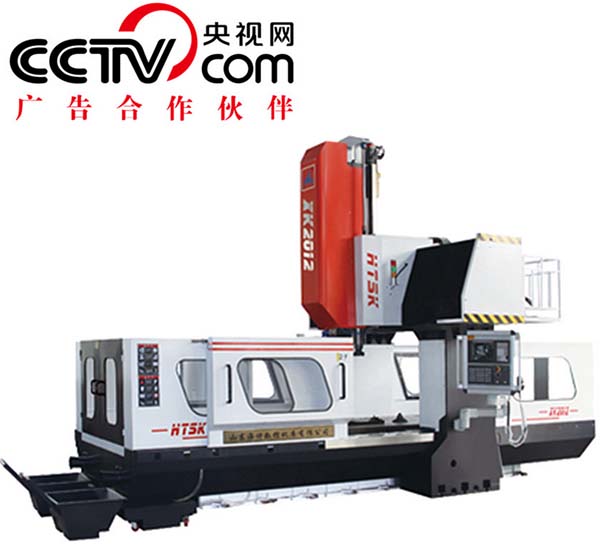

供應高剛性重型龍門加工中心XK2014

山東海特?cái)?shù)控機床有限公司（原滕州市儀表機床廠）成立于1992年。擁有自營進出口權。是一家*生產、制造、研發為一體的數控機床制造企業。
　　 坐落于墨子與魯班故里山東滕州市，境內有京臺高速公路、京滬鐵路（滕州站）、京滬高速鐵路（滕州東站）。區位優越，交*利，方便客戶到我公司考察指導。公司位于滕州市經濟開發區海特路518號，擁有員工220人，大專及同等以上*占76%，研發團隊34人其中工程師8人，公司擁有的加工制造母機和完*的檢測設備。
   本公司是一家*生產數控機床的企業，產品分為立式線軌加工*、立式硬軌加工*、臥式加工*、龍門加工*以及各類數控銑床，公司可根據客戶要求研發制造各類數控專機?？蔀榭蛻籼?品加工解決方案。還可為客戶提供加工*操作培訓服務。
　　公司擁有的制造設備和完*的檢測手段。定梁式大型數控導軌磨床、龍門數控銑床、數控鏜床、程控鏜床、激光干涉儀、激光球桿儀、三坐標、硬度儀等進近百臺*精密制造設備與檢測設備。為客戶提供優質的產品，并可以按客戶的要求設計加工?！　?br /> 　　山東海特?cái)?shù)控機床有限公司以?xún)?yōu)質的服務、嚴格的質量、誠信共贏的原則，歡迎客戶來公司考察、指導、合作

  該機床是山東海特?cái)?shù)控機床有限公司生產的完整全新設備，具有高剛性的結構設計、可靠的精度穩定性及保持性、完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量，機床設計、性能可靠、操作簡便、維修方便。同時該機床是我公司引進并消化吸收歐洲的設計與工藝技術，整機具有高剛性的框架結構設計，因此不僅具有*切削的能力，同時又能滿足高精密零件的加工。
主要結構
該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、*系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構，結構為三維變徑優化處理，減輕了機床*切削時的震動、使機床剛性更好。
橫梁采用梯形式設計，剛性強結構好適合*切削 。
3.高速高剛性主軸單元結合伺服主軸電機；X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用*高精度高強度滾珠絲杠配合日本NSK滾珠絲杠對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用*上銀滾柱線軌，Z軸為硬軌，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理。
標準配置
*新代系統配日本安川電機 *絲杠
日本NSK軸承 *增壓缸 *鎖緊螺母等
選配系統部件
日本發那科系統 三菱系統
可根據客戶要求*設計開發數控設備及加工*
|人：王經理 ||：15165882716 QQ：3231607757
主要技術參數：
XK2014
如果您有加工*方面的需求歡迎登錄http://*.mjjgzx.com與我們|，我們將竭誠為您服務。
TR*ELS行程
X-axis trel X軸行程
mm
2100
Y-axis trel Y軸行程
mm
1400
Z-axis trel Z軸行程
mm
800
TABLE工作臺
Length長度
mm
2300
Width寬度
mm
1060
Max Weight Table工作臺*載重
kg
3000
T-SLOT T型槽
T-SLOT Width槽寬
mm
22
Number of T-Slots槽數
7
Center Distance槽距
mm
120
ACCURACY精度
itioning定位精度
mm
300/±0.005
Repeatability重復定位精度
mm
300/±0.003
SPINDLE主軸
Taper Size錐度標準
BT50
Speed*轉速
rpm
50-4000/50-6000
Drive System主軸傳動系統
大扭力齒形帶調速
可配齒輪減速器
Spindle Motor Power (cont./30min)主軸功率
kw
18.5
AXES軸
Ballscrew dia XYZ絲桿直徑XYZ
mm
Rapid feed rate快速移動
m/min
12/12/10
Drive System-X/Y/Z 3軸驅動系統
同軸直接驅動
GENERAL其他
主軸*至Z軸導軌距離
mm
165
主軸端面至工作臺面距離
mm
150-950
龍門*寬度
mm
1400
機床尺寸（長X寬X高）
mm
7000x2800x3600
Machine Weight機床凈重
kg
19000
