鋼筋切斷機 施工作用

鋼筋切斷機

鋼筋切斷機是一種剪切鋼筋所使用的一種工具。一般有全自動鋼筋切斷機，和半自動鋼筋切斷機之分。它是鋼筋加工必不可少的設備之一，它主要用于房屋建筑、橋梁、隧道、電站、大型水利等工程中對鋼筋的定長切斷。鋼筋切斷機與其他切斷設備相比，具有重量輕、耗能少、工作可靠、效率高等特點，因此近年來逐步被機械加工和小型軋鋼廠等廣泛采用，在國民經濟建設的各個領域發揮了重要的作用。

產品種類：

一般有全自動鋼筋切斷機，和半自動鋼筋切斷機之分。全自動的也叫電動切斷機是電能通過馬達轉化為動能控制切刀切口，來達到剪切鋼筋效果的。而半自動的是人工控制切口，從而進行剪切鋼筋操作。而比較多的應該屬于液壓鋼筋切斷機 液壓鋼筋切斷機又分為充電式和便攜式兩大類。

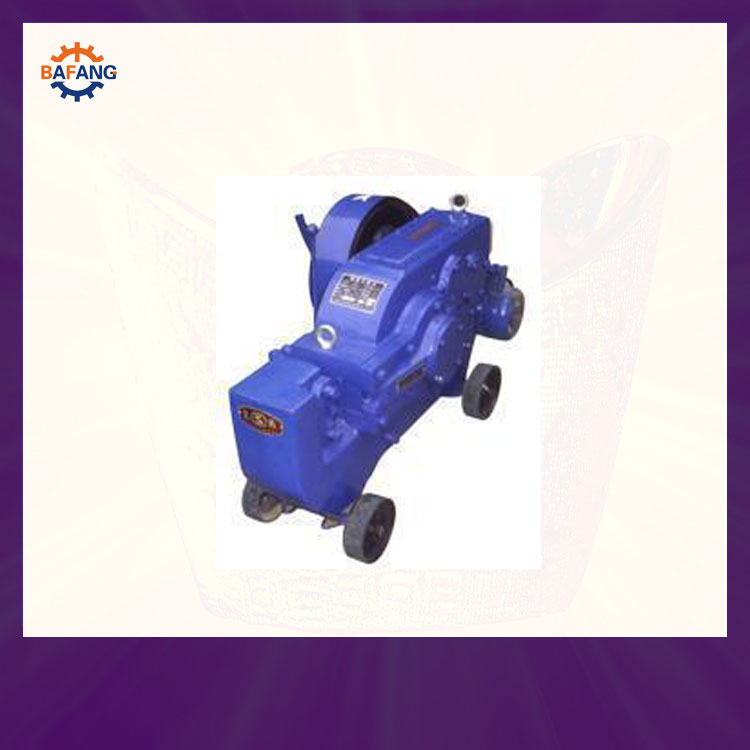

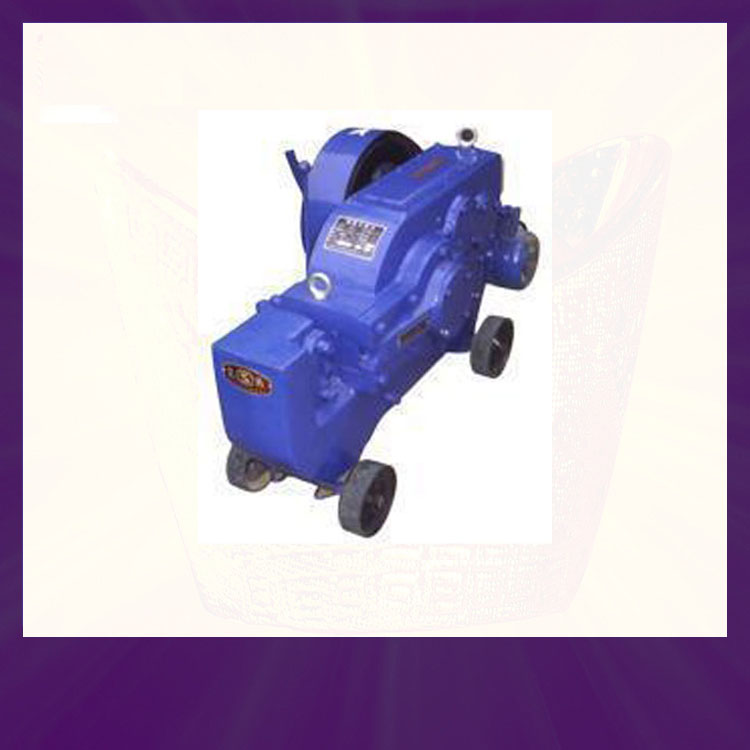

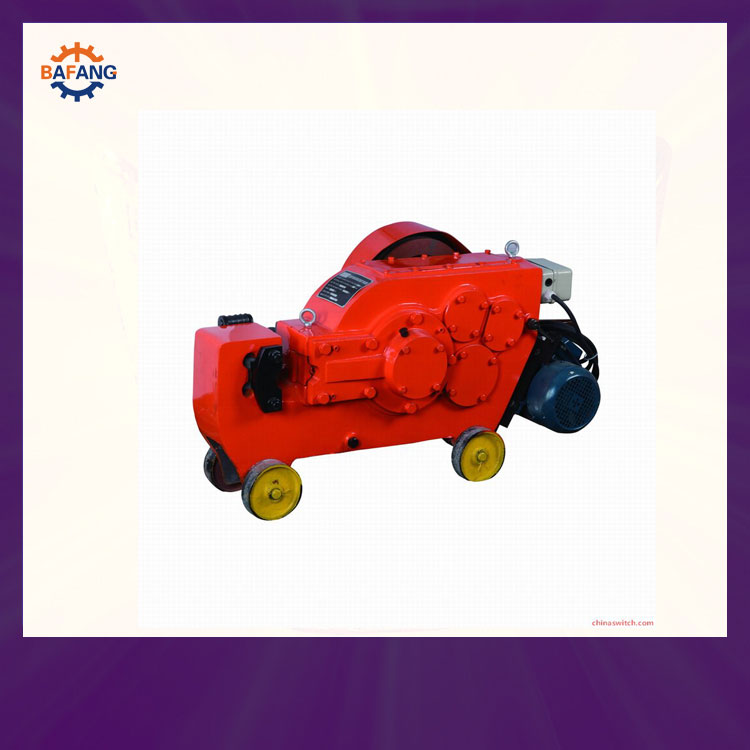

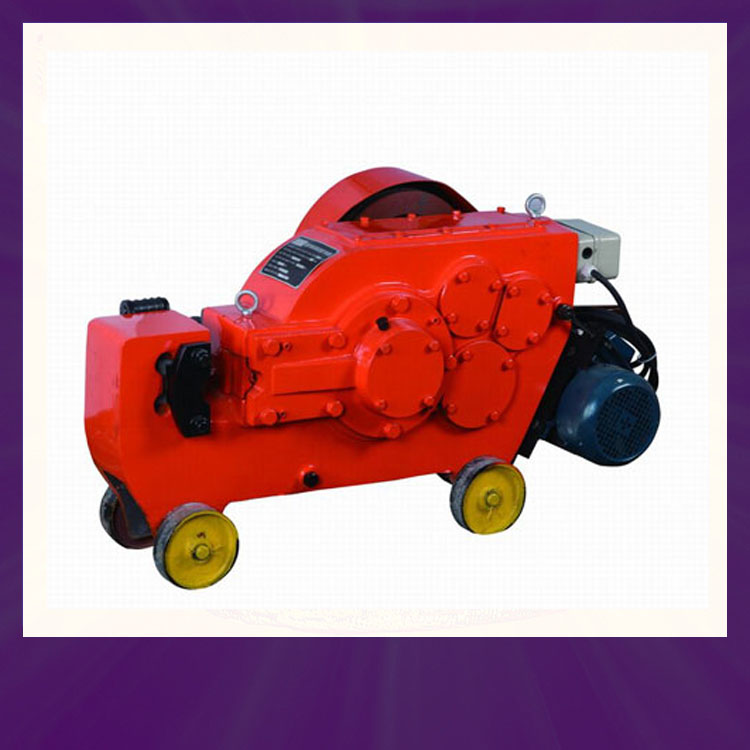

臥式

臥式鋼筋切斷機屬于機械傳動，因其結構簡單，使用方便，得到廣泛應用。

構造：主要由電動機、傳動系統、曲軸機構、機體及切斷刀等組成。適用于切斷6~40mm普遍碳素鋼筋。

工作原理：由電動機驅動，通過V帶輪、圓柱齒輪減速帶動偏心軸旋轉。在偏心軸上裝有連桿，連桿帶動滑塊和動在機座的滑到中作往復運動，并和固定在機座上的定選用碳素工具鋼并經熱處理制成，一般前角度為3°，后角度為12°。一般定和動之間的簡旭為0.5~1mm。在刀口兩側機座上裝有兩個擋料架，以減少鋼筋的擺動現象。

立式

構造：立式鋼筋切斷機都用于構件預制廠的鋼筋加工生產線上固定使用。

工作原理：由電動機動力通過一對帶輪驅動飛輪軸，再經三級齒輪，再通過滑鍵離合器驅動偏心軸，實現動往返運動，和動配合切斷鋼筋。離合器是由手柄控制其結合和脫離，操縱動的上下運動。壓料裝置是通過手輪旋轉，帶動一對具有內提醒螺紋的斜齒輪使螺桿上下移動，壓緊不同直徑的鋼筋。

電動液壓式

構造：電動液壓式鋼筋切斷機主要由電動機、液壓傳動系統、操縱裝置、定動等組成。

工作原理：電動機帶動偏心軸旋轉，偏心軸的偏心面退工和它接觸的柱塞作往返運動，使柱塞泵產生高壓油壓入油缸體內，推動油缸內的活塞，驅使動前進，和固定在支座上的定相錯而切斷鋼筋。

手動液壓

構造：手動液壓鋼筋切斷機的液壓系統由活塞、柱塞、液壓缸、壓桿、拔銷、復位彈簧、貯油桶及放、吸油閥等元件組成。

工作原理：先將放油閥按順時針方向旋緊，掀起壓桿，柱塞即提升，吸油閥被打開，液壓油進入油室；提起壓桿、液壓油被壓縮進入缸體內腔，從而推動活塞前進，安裝在活塞前端的動切刀即可斷料。斷料后立即按逆時針方向旋開放油閥，在復位彈簧的作用下，壓力油有流回油室，切刀便自動縮回缸內。如此周而復始，進行切筋。

適用于建筑工程上各種普通碳素鋼、熱扎圓鋼、螺紋鋼、扁鋼、方鋼的切斷。

切斷圓鋼：（Q235-A）直徑：（Φ6-Φ40）mm

切斷扁鋼規格：（70x15）mm

切斷方鋼：（Q235-A）規格：（32x32）mm

切斷角鋼規格：（50x50)mm

產品參數

直徑切斷圓鋼（Q235-A）直徑 （Φ6∽Φ12）mm （Φ6∽Φ40）mm （Φ6∽Φ50）mm切斷扁鋼規格 (70×15)mm (80×15)mm

切斷方鋼（Q235-A）規格 (32×32)mm (40×40)mm

切斷角鋼規格 :(50×50)mm (63×63)mm

連續切斷次數:30次/min 32次/min 28次/min

電機功率:0.75kw 2.2kw 4.0kw
