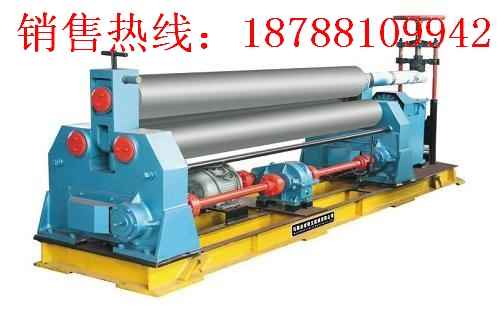

云南昆明W11-16X2000對稱式卷板機價格

   三輥卷板機和四輥卷板機兩大類型是金屬板材彎曲，滾圓，校正等整形機械，廣泛適用于造船、鍋爐、航空、水電、裝璜、金屬結構等諸行業，我廠生產的卷板機系列產品規格齊全、品種多樣、結構合理、技術。為客戶提供滿意的產品。

一、機械型三輥卷板機，用于將鋼板卷成圓筒形。

上輥壓下由電機經減速機、傳動輥、蝸輪蚋桿副、絲桿螺母副傳遞動力。卷制傳動通過主電機經主減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。由于下輥的標高不變，所以便于進料和操作。

二、對稱上調式卷板機設計、制造和驗收符合以下標準

3-1、JB/T8796-1998               卷板機精度

3-2、JB/T31852-1999              中小型三輥卷板機技術條件

3-3、JB/DJ0001007                鍛壓機械通用技術條件

3-4、GB-T7120-1997               機械安全技術條件

3-5、GB-T3766-2001               液壓系統通用技術條件

3-6、JB/T5994-1992               裝配通用技術條件

3-7、GB/T5226.1-1996             工業機械電氣設備通用技術條件

3-8、JB9971-1999                 三輥卷板機噪聲限值

3-9、JB/IQ400.5                  鑄件通用技術條件

3-10、JB/T5946-1991              涂裝通用技術條件

3-11、GB16754-1997              機械安全急停設計原則

三、主體結構

設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。

3-1、上輥裝置及壓下裝置

上輥裝置由上輥、上輥軸承座等組成。

上輥材質為45#鋼鍛件，調質處理HB245-285，上輥兩端軸承座安置滑動軸承。

上輥滑動軸承采用SF-2復合材料。

壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27；蝸桿材質為45#鍛件，調質處理HB245-285。

3-2、下輥裝置

下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩下輥。

下輥材質為45#鋼鍛件，調質處理HB245-285；下輥齒輪材質為45#鋼，調質處理HB245-285，齒面高頻淬火處理HRC45-50。

下輥滑動軸承采用SF-2復合材料。

3-3、主傳動裝置

主傳動裝置由主電機、齒輪減速機、制動器等組成。

3-4、翻倒裝置

翻倒裝置由倒頭架、插銷等組成。

3-5、左右側機架、底座

左右側機架、底座為鋼板焊接件，焊后振動時效處理。

四、電氣控制系統

設備申控系統由電控柜、操作控制臺。動力電源380V/50HZ。主開關具有短路保護和主電機的過載保護功能。電機制正反轉由交流接觸器控制；強電控制元器件包括斷路器、熔斷器、接觸器、熱繼電器、按鈕、開關、指示燈等。

為了保護操作和設備的安全在設備各運動件終端都安有限位開關以及在固定側機架高有急停按鈕。

控制柜上設有完成制品卷制過程全部控制按鈕、指示燈等，以對整機的操作控制及各工作狀態控制。
