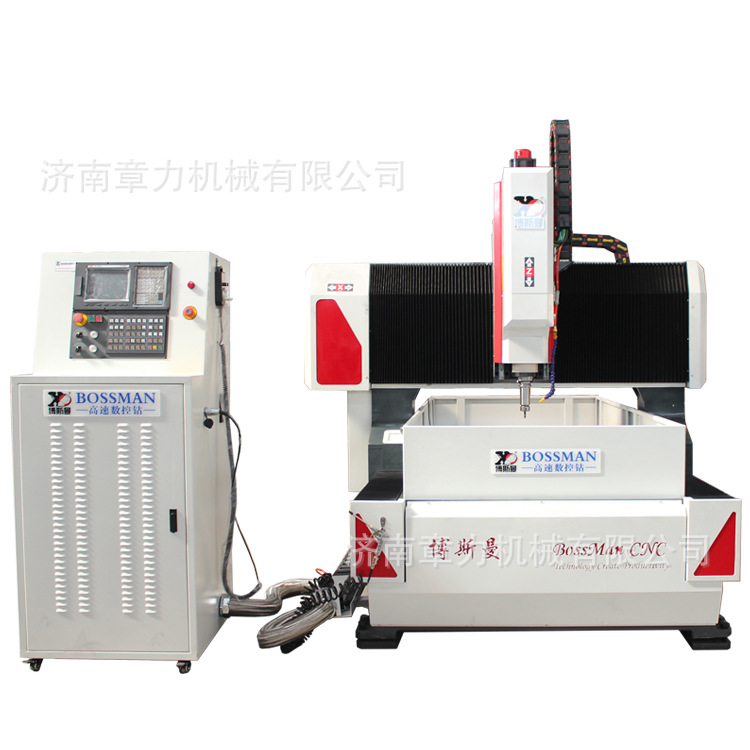

博斯曼數控加工中心鉆銑床自動進刀五金加工龍門式平面鉆床 博斯曼數控加工中心鉆銑床 博斯曼數控加工中心鉆銑床 數控鉆

具體配置請咨詢客服或致電：186-6018-0403

   機床用途：

本機床為龍門式數控鉆銑床，具有鉆孔、剛性攻絲和銑削功能，可以裝夾硬質合金內冷鉆頭鉆孔或高速鋼麻花鉆頭外冷鉆孔。主要用于管板、法蘭鋼板及長形工件。機床加工全數字控制，操作簡單上下料快速方便。

   機床結構：

    1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。

    2、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、Y、z軸都采用數控伺服電機加滾珠絲杠驅動。

    3、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。

    4、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。

    5、機床采用水冷，內冷外冷兼?zhèn)?，?nèi)冷采用意大利羅拓福斯高速旋轉接頭高壓供水，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。

    6、控制采用凱恩帝數控系統，電驅采用高精度系列伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷
