詳細信息（線軌機D-11L（法那克系統）加工中心機價格加工中心機編程加工中心機型號加工中心機分類加工中心機）

品牌： Daxing 大興機床大興智能大興智能機械
型號： 線軌機D-11L（法那克系統）
類型： 立式加工中心
界面語言： 中文英文可選
產品類型： 全新
是否庫存： 是
售后服務： 產品實行三包服務，質保期為12個月，在質保期內對產品實行免費
重量： 8000 kg
主電機功率： 11 kw
主軸轉速范圍： 8000 r/min
定位精度： ±0.003 mm
刀具數量： 不含刀庫，如需刀庫另加3.5萬元
三軸行程(X*Y*Z)： 1000×600×600 mm
T型槽尺寸(寬*數量)： 5-18-100
動力類型： 機械傳動
布局形式： 立式
作用對象： 五金
適用行業： 通用
主軸端面至工作臺面距離： 150-750 mm
主軸中心到導軌基面距離： 690 mm
型號/安裝尺寸： BT40/θ150

產品中心

聯系我們CONTACT US

咨詢熱線：0769-82826580
聯系人：溫先生
Q Q：
電話：0769-82826580
傳真：0769-82826580
郵箱：879153465@qq.com
地址：廣東省深圳市松崗街道沙浦圍社區第二工業區48棟B區

產品展示

您當前的位置：網站首頁> 產品中心> 加工中心機（二線一硬）

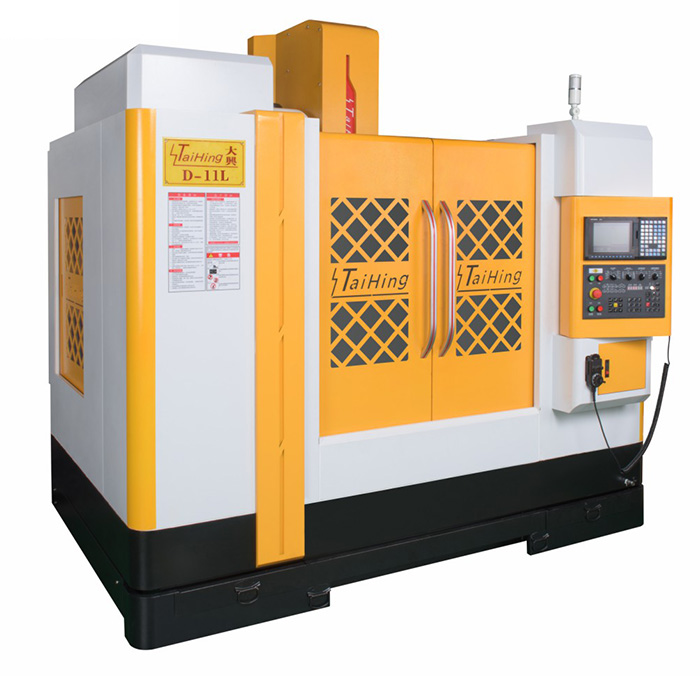

線軌機D-11L（法那克系統））—1160（二線一硬）CNC立式加工中心機

我們非常樂意為貴公司提供優質的產品以及的技術服務，敝司將保證產品質量，提供完善的售前、售后服務！如您有任何疑問，請隨時我聯系。

聯絡人：溫先生全國服務熱線：13929480028（帶微信功能，可加微信）

QQ: 897154365 E-mail: jyfactory@163.com www.lathe-beltline.com

品名

規格型號

單位

數量

單價（萬）

稅點（17%）

備注

立式加工中心

D-1160 L

臺

付款方式：

交貨時間：

一．主要規格及技術參數

項目				D-11L	單位
工作臺	工作臺尺寸			1300×600	mm
	允許荷重			800	kg
	T形槽尺寸			5-18-100
	三軸行程			1000×600×600	mm
	主軸端面至工作臺面距離			150-750	mm
	主軸中心到導軌基面距離			690	mm
主軸	型號/安裝尺寸			BT40/θ150
	轉數			8000	r/min
	主軸電機功率			11	kw
進給	快速移動		X軸	24	m/min
			Y軸	24
			Z軸	20
	三軸拖動電機功率（X/Y/Z）			3/3/3	kw
	進給速度			1-12000	mm/min
刀庫(選配）	刀庫形式			圓盤式
	選刀方式			雙向就近選刀
	刀庫容量			24	把
	刀具長度			250	mm
	刀具重量			8	kg
	刀盤直徑	滿刀		φ80	mm
		相鄰空刀		φ125	mm
	換刀時間			2	s
定位精度				JISB6330
				±0.005/300	mm
重復定位精度				±0.003	mm
機床重量				8000	kg
電氣總容量				25	KVA
機床輪廓尺寸				360029002900	mm

二．標準配備

1	三菱M80系統	9	8000rpm主軸
2	隨機技術文件	10	自動進給潤滑系統
3	電器柜冷熱交換器	11	全防護（不含頂面）
4	機床照明工作燈	12	雙色
5	主軸錐孔清潔空氣	13	分離式手輪
6	RS232接口	14	變壓器
7	油泵	15	地基墊鐵及調整螺栓
8	8.4”顯示器

三.主要外購件明細

品名	產地品牌
主軸	臺灣羅翌
同步齒型帶	日本UNITTA
絲杠軸承	日本NSK
直線導軌	上銀臺灣
接觸器	三菱
潤滑泵	河谷
滾珠絲桿	上銀臺灣
氣動三聯件	三菱
總電源開關	三菱

四．標準配送

1.機械使用說明書一套

2.電氣使用說明書一套

3.合格證明書一套

4.裝箱單一套

5.數控系統說明書一套

五。線軌機系列 : 高剛性、高精密、主軸頭雙層肋筋結構

機械特點 Characteristic ：

※※※ 整體機臺設計合理，結構簡浩而緊湊，機械剛性佳，且鑄件底座加寬，精度高，剛性強。

※※※ 設備采用國際上的FANUC 及 Mitsubish 數控控制系統。

※※※ 可單機手動和自動控制，同時具備在自動控制條件下進行手工點動調節功能，操作方便。

※※※ 可靠性，使用壽命長，能耗低，控制精度高，抗干擾能力強，移動速度快，適合于精密模具加工，零件的銑、鉆孔、攻牙等

加工應用范圍：精密模具、零件、五金、汽車、航空

六、線軌機D-11L（三菱系統）概述

立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

D-11L立式加工中心是我公司開發的具有自主的產品之一。該機床采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行化設計，使機床結構設計更加合理，機床剛性、精度保持性、可靠性趨近。通過引進的設計理念，科學的設計手段，解決了傳統設計無法回避的不足。

一．功能及特點說明

1、機床總體布局

D-11L型立式加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。

床身、工作臺、滑座、立柱、主軸箱等大件均采用高強度鑄鐵材料，造型為樹脂砂工藝，兩次時效處理應力。這些大件均采用Pro/E和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力導致機床的變形和振動。

2、拖動系統

三軸導軌副采用進口滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。

三軸伺服電機經彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。

Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。

3、主軸組

主軸組采用臺灣羅翌主軸，具有高精度，高剛性。軸承采用P4級主軸軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性高。

主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。

4、刀庫

采用圓盤式機械手刀庫，安裝在立柱側面，換刀時刀盤由滾子凸輪機構驅動及定位，主軸到達換刀位置后，由機械手換刀裝置（ATC）完成還刀和送刀，ATC為滾齒凸輪機構，經過預壓后能夠高速無噪音運轉，使換刀過程快速準確。

5、切削冷卻系統

配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，冷卻泵功率：2.1HP，壓力：3.5bar。

主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。

外置清潔，用來清潔機床。

6、氣動系統

氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。

7、機床防護

機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。

8、潤滑系統

導軌、滾珠絲杠副采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。

9、機床工作條件

(1)電源：380V±10% 50HZ±1% 三相交流電

(2)使用溫度：5℃-40℃

(3)環境溫度：15℃-25℃

(4)相對濕度：40-75%

(5)氣源壓力：0.5-0.7Mpa

(6)氣源流量：350L/min

10、數控系統功能介紹

M80系統是個性化界面，方便操作，驅動器光纖傳送，數據穩定可靠，網線傳輸方便管理，傳輸快捷便利。內置存儲卡，可達2G，程序直接調用。主要用于加工中心控制系統。
