銑削鋼纖維價格_剪切鋼纖維廠家

銑削鋼纖維價格_剪切鋼纖維廠家

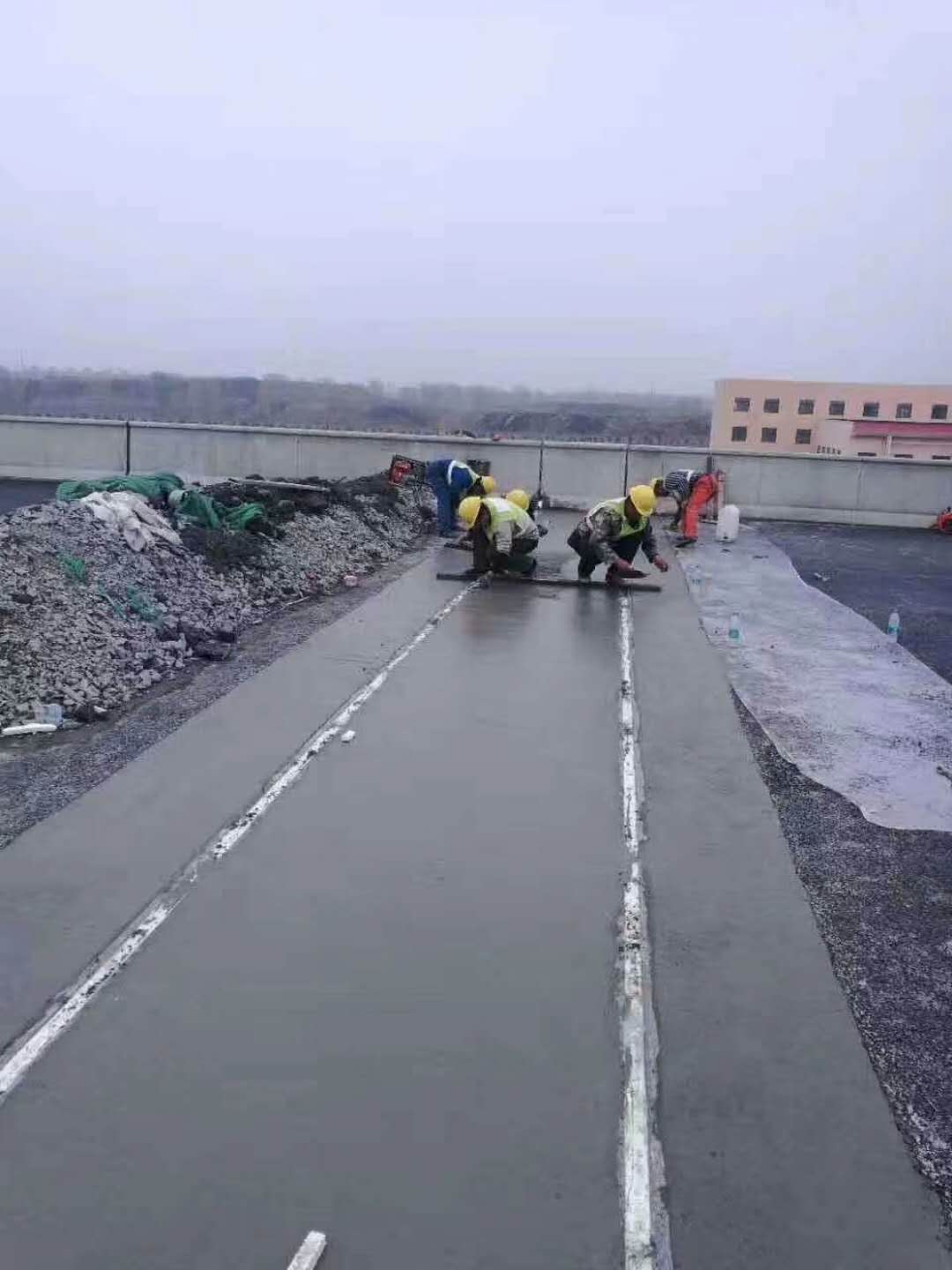

鋼纖維是一種新、高性能的鋼纖維品種。鋼纖維道路的配合比設(shè)計方法大體與普通混凝土相同，不同點為：強度雙控標準（抗壓強度和彎拉強度）；鋼纖維摻量根據(jù)設(shè)計要求的彎拉強度確定；單位用水量和砂率與纖維摻量有關(guān)，每摻加0.5%（體積率）鋼纖維，單位用水量增加6kg，砂率增大2%。yfkj01

以切斷細鋼絲法、冷軋帶鋼剪切、鋼錠銑削或鋼水快速冷凝法制成長徑比（纖維長度與其直徑的比值，當(dāng)纖維截面為非圓形時，采用換算等效截面圓面積的直徑）為30～100的纖維。

因制取方法的不同鋼纖維的性能有很大不同，如冷拔鋼絲拉伸強度為380-3000MPa、冷軋帶鋼剪切法拉伸強度為600-900MPa、鋼錠銑削法為700MPa；鋼水冷凝法雖為380MPa，但是適合生產(chǎn)耐熱纖維。

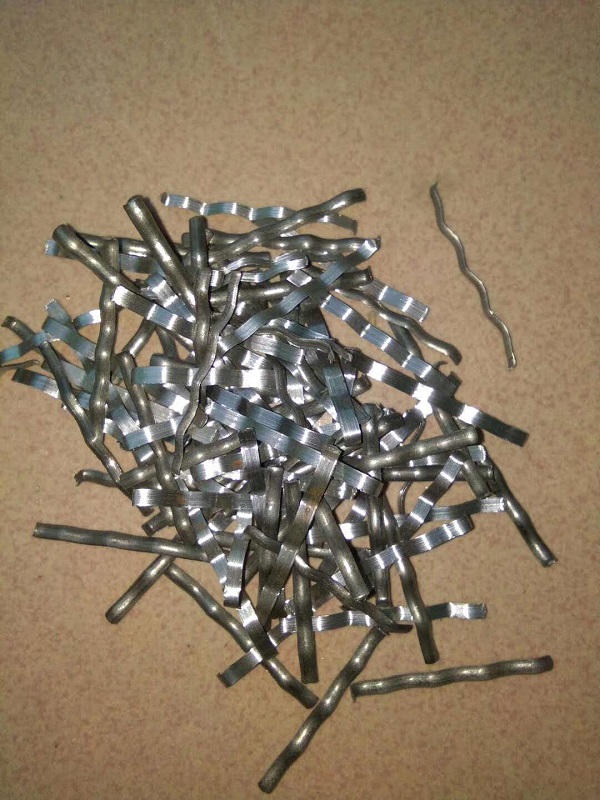

為增強砂漿或混凝土而加入的、長度和直徑在一定范圍內(nèi)的細鋼絲。常用截面為圓形的長直鋼纖維，其長度為10～60毫米，直徑為0.2～0.6毫米，長徑比為30～100。為增加纖維和砂漿或混凝土的界面粘結(jié)，可選用各種異形的鋼纖維，其截面有矩形、鋸齒形、彎月形的；截面尺寸沿長度而交替變化的；波形的；圓圈狀的；端部放大的或帶彎鉤的等。當(dāng)使用截面非圓

形的鋼纖維時，可按下式計算其當(dāng)量直徑（e):

為使鋼纖維較均勻地分散于砂漿或混凝土中，并增大纖維的長徑比，可使用由水溶性膠粘結(jié)在一起成集束狀的鋼纖維。鋼纖維可用冷拔鋼絲切斷、薄鋼板剪切、鋼塊或鋼錠銑削以及熔鋼抽紗等方法制造。配制常溫下應(yīng)用的鋼纖維混凝土，可使用低碳鋼纖維；而配制耐火的鋼纖維混凝土，則必須使用不銹鋼纖維。砂漿或混凝土中摻加適量的鋼纖維，可提高其抗拉、抗彎強度，并大幅度地提高其韌性和抗沖擊強度。
